如何用CATIA绘制齿轮

学会用CATIA绘制一个简单齿轮示意图,每天一点进步总有成功的那一刻!

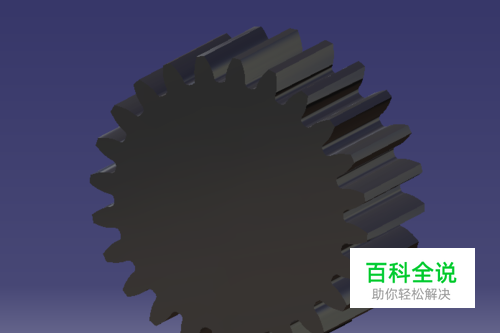

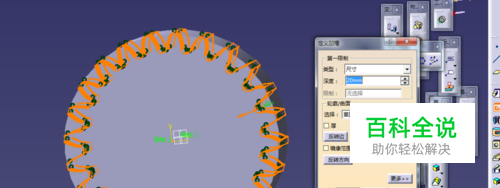

成型后效果。

操作方法

  • 01

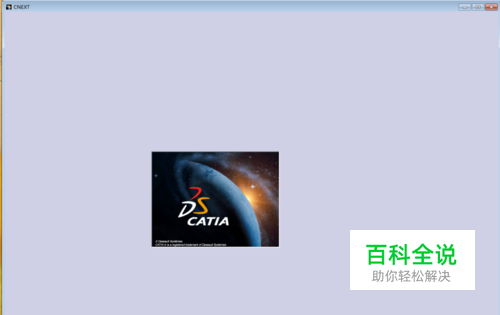

    在桌面上找到CATIA软件启动程序,双击,程序自动启动;

  • 02

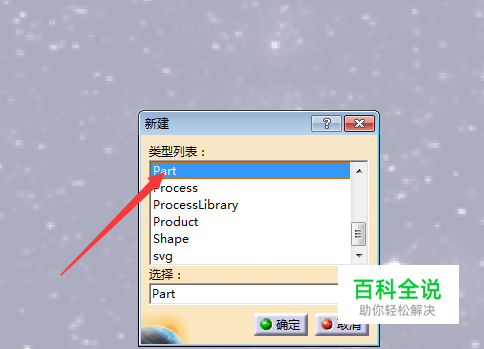

    用快捷键Ctrl+N键选择PART 进入零件设计界面;

  • 03

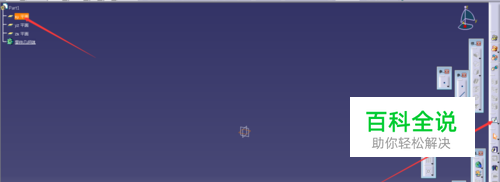

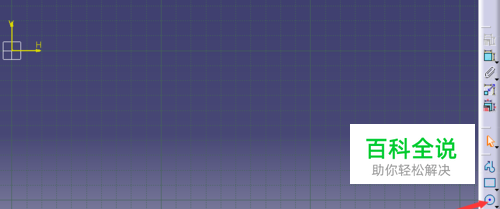

    选择XY平面单击草图;

  • 04

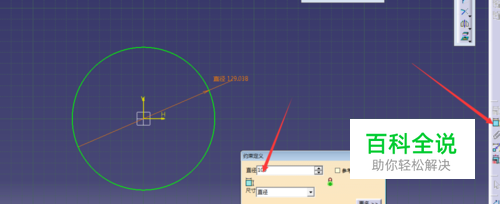

    选择圆在平面内绘制直径100的圆,单击退出工作台;

  • 05

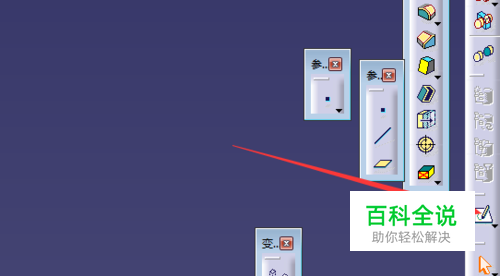

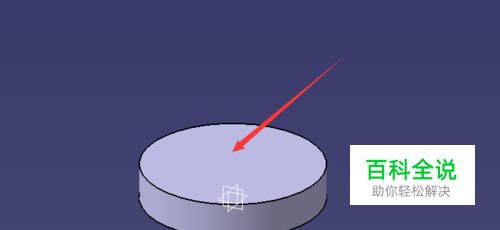

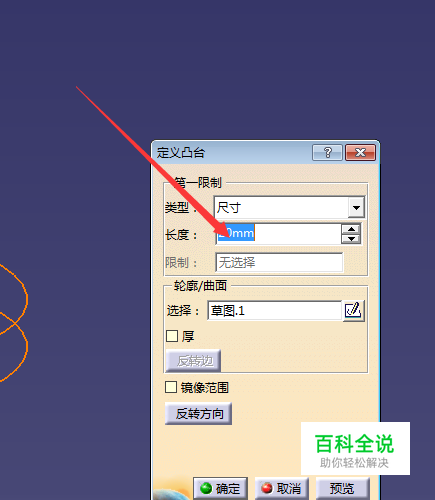

    选择凸台,长度默认;

  • 06

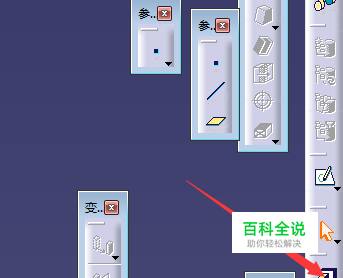

    单击平面,进入草图界面绘制齿;

  • 07

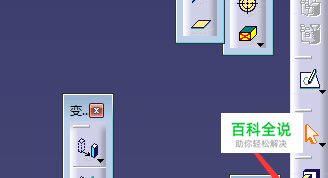

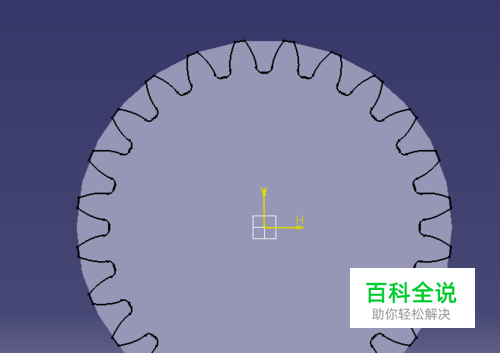

    单击轮廓绘制如图图形,退出工作台,选择凹槽,尺寸默认;凹槽根据所需的模数计算,我这里就简单的示意一下,就不给计算了!!

  • 08

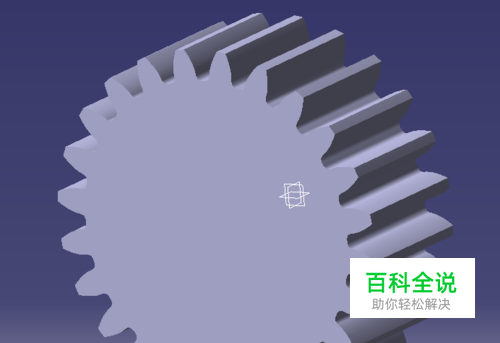

    上一步记得选择翻转边;添加材质;

(0)
