PCB放置元器件时出现绿色告警怎么消除
Protel99se中，PCB画图过程中，放置元器件，当元器件出现重叠时候提示绿色告警（此告警并不是电气节点告警），这时可以通过软件里面的设置项消除告警。
操作方法
- 01
首先打开我们的Protel99se软件中的PCB文件，假设我们放置元器件时候出现了绿色告警。如图
- 02

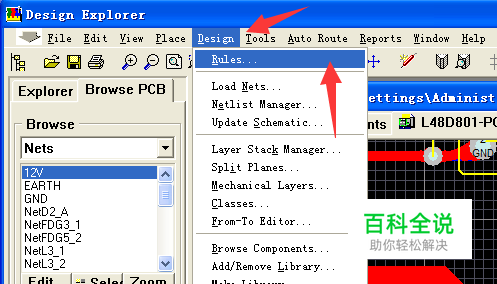

这时候，我们点击软件的功能设置键Design，选择里面的Rules...
- 03

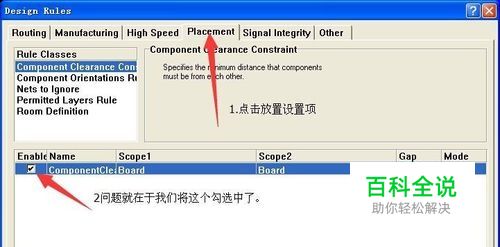

点击Rules进去后，我们可以看到一个设置框，里面有多个设置项。我们点击选中其中的Placement
- 04

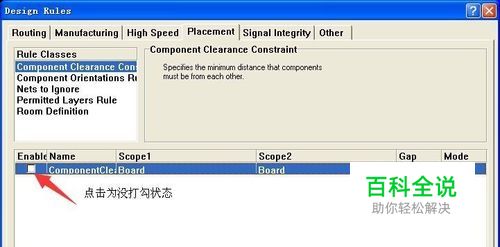

我们将里面的Enable项下面的勾去掉，然后close这个设置框。
- 05

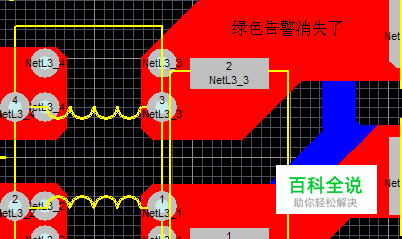

然后我们就可以看到，PCB元器件的绿色告警已经消失啦。
