UG NX通过相切曲线约束圆角的技巧
前篇讲了通过重合曲线来限制圆角的边界，而在实际设计中，有些圆角的边界并不一定是其它边界线一致，这里就再讲一下利用相切曲线在UG NX软件中约束圆角的技巧。
操作方法
- 01

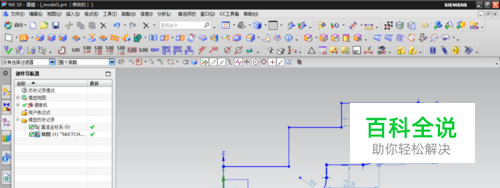

首先进入草图模块，选择合适的基准平面，绘制一个如图所示的草图特征，尺寸随意。
- 02

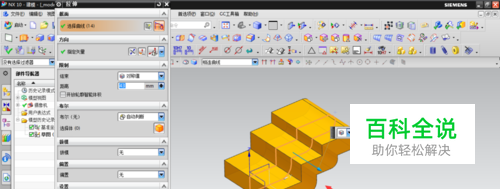

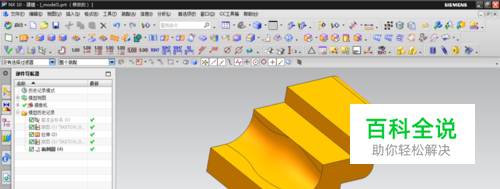

选择拉伸命令，选取前面绘制的草图，距离设为两边对称，拉伸出一个台阶体。
- 03

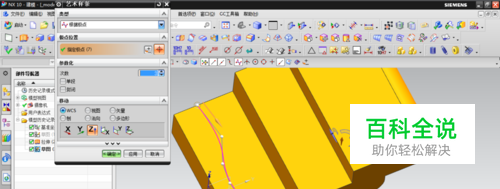

选择一个平面为草图面，在面绘制一段样条曲线，如图所示。
- 04

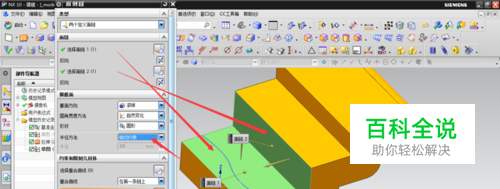

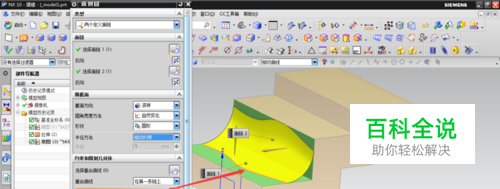

选择面倒圆命令，分别选取要倒圆的两个面，将半径方法改为相切约束，在限制相切曲线栏选择前面绘制的样条线，生成圆角特征边界为限制为样条线处。效果如图
