小米2手机自助更换液晶模组教程【百科全说】

手机终于被孩子给玩“爆屏”了，触摸屏操作失灵，显示还OK。惋惜之于居然有稍许庆幸的感觉，心想“哈哈，终于可以换新手机了，早就看它不爽了。”但看着好端端的手机因为一个小小的裂痕就被束之高阁，还是有点于心不忍。到小米官方售后一打听，显示模组和触屏是完全贴合的，要换就得换一套，价格440元。我咧个乖乖，以我对液晶模组行情浅薄的了解，即便是一套，出厂价也不应该超过120元（20USD）吧，小米售后简直是狮子大开口。算了吧，果断放弃官方售后。为了验证自己对成本的判断，随手上淘宝搜了一下，售价在150-180元之间，而且都号称原装，和预估基本吻合。厉害的是，还送维修工具以及教程！手开始痒痒了，后来也没忍住，小手一抖，买了一套，自己DIY。过程很简单，比给手机装个SIM卡，TF卡啥的难不了多少，

操作方法

01

这个就是被“爆屏”的手机，不算太惨，但是击中要害，触屏失灵了。
02

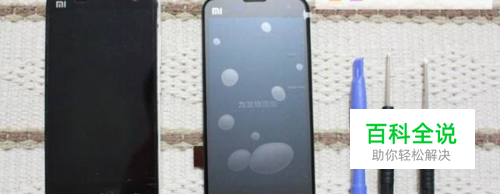

新的显示模组以及维修工具。
03

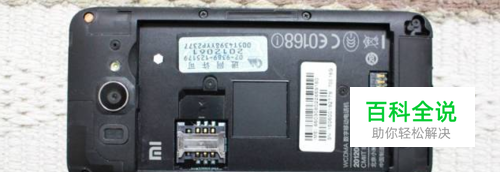

卸下后盖、手机电池，看到上下两排共8颗螺钉，中间两个螺钉，逐一卸下，按顺序放好。可以在一张纸上画出几个螺钉的位置，逐一摆放。
04

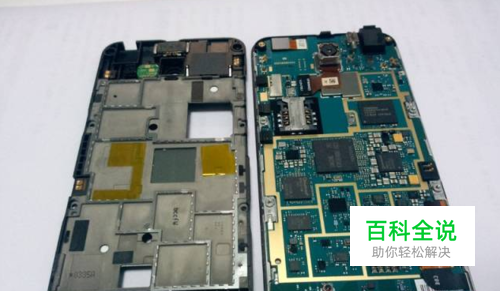

卸下10颗螺钉后，就可以打开主板的后盖了，左侧是主板后盖，右侧是主板和显示模组。可以看到主板后盖的左上角有个绿色的小PCB，这个是相机的闪光灯模块，这大概是手机设计的惯用做法，至少据我所知，这个和魅族的MX2的闪光灯模块异曲同工，只不过后者是装在了一个可以直接拆卸的后壳上。
05

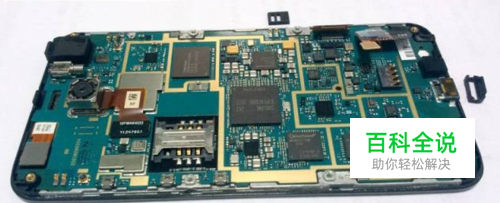

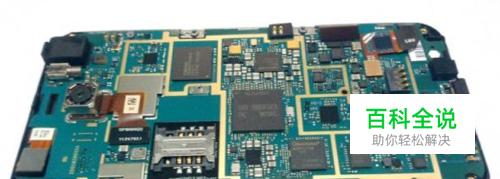

继续向核心进发，主板上有几个橡胶垫块和按键，一一取下并按顺序摆放在一张纸上。然后再打开右上角两个FPC接插头，分别是显示屏和触摸屏，用镊子向上轻挑即可打开，这种比起常见的抽屉式的ZIF排线连接方式更可靠，而且便于安装。没有搜到详细的介绍资料，改天找LCM专家请教请教，非本文重点，不再赘述。
06

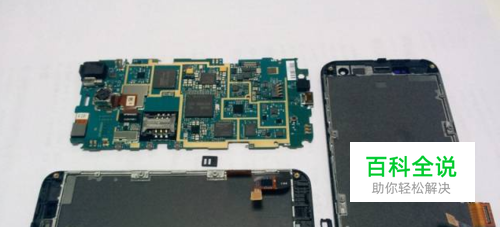

拆下主板了，这下真叫大卸八块了。话说现在的电子产品都考虑的了模块化设计，方便组装也方便返修，可大幅降低相关成本。国外知名的ifixit网站使用了一个“可拆解指数”来评价不同产品拆解的难易程度，米2应该被列在“容易拆解”之列。
07

如同搭积木般，把坏的屏拿下来，好的放上去，然后原路返回即可。一定记得不同螺钉以及橡胶垫对应的位置，否则装配起来就不能严丝合缝了。
08

组装主板后盖，这一步要注意将靠近摄像头一侧的卡扣先组装到位，然后再组装其他位置的卡扣，听到几声清脆的“咔咔”声，大工就告成了。
