UG软件称产品重量的技巧

工作中,经常会收到客户发来的产品图,让我们称其产品的重量,那么该怎么来用UG称产品的单重呢?请看!

操作方法

  • 01

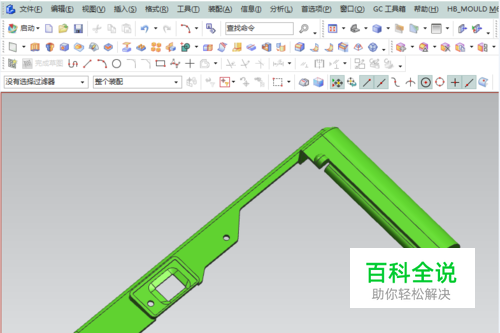

    启动UG9.0软件,打开要进行称重的零件,如下图:

  • 02

    要测量零件就得先设置零件的密度,设置密度的指令如下图:

  • 03

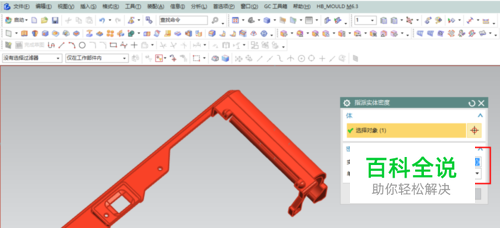

    进入到实体密度指令后,先找到所用材料的密度,比如ABS料为1.05,单位改成克、厘米,如下图:

  • 04

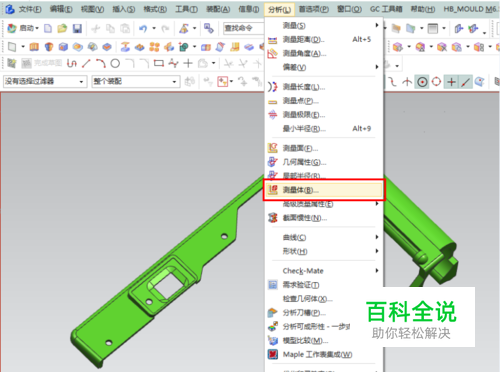

    在分析菜单栏找到测量体命令,如下图:

  • 05

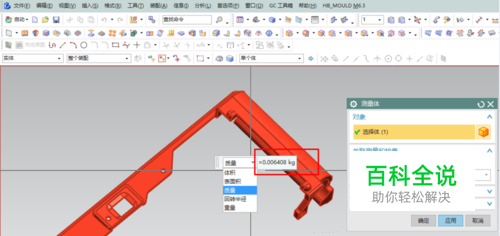

    进入测量体命令后,选种UG绘图窗口内的零件,其测得的数据如下:

  • 06

    质量栏显示的就是我们产品的重要,因其单位是KG,还要换算成克!
