Multisim10的使用方法
相信凡是在大学学习有关电路方面的知识时，有时候老师会要求我们利用Multisim软件仿真一个电路，这样有利于后续实际实验的有效进行，那么，如何利用Multisim10软件进行基本的电路构建操作呢，接下来，我将向大家展示基本的操作过程！
操作方法
- 01

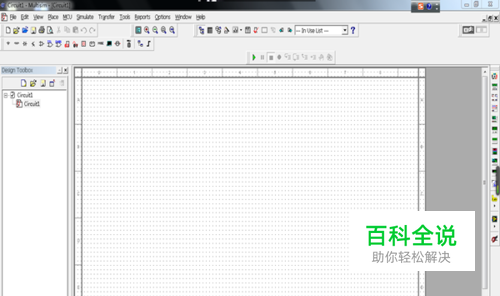

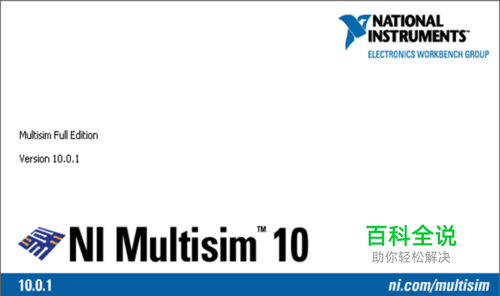

首先打开Multisim10软件，大致熟悉一下界面环境。
- 02

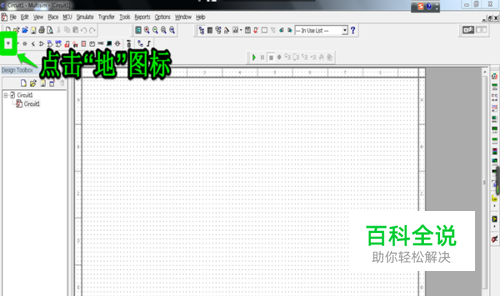

点击左上角的“地”的图标，这样就选中了接地符号。
- 03

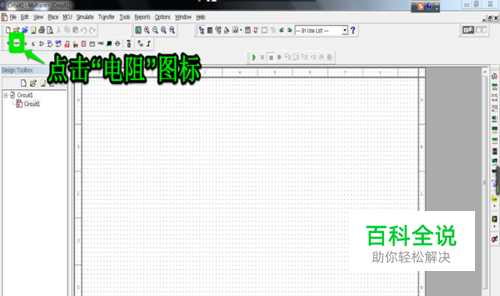

如下图所示点击左上角的“电阻”图标按钮。
- 04

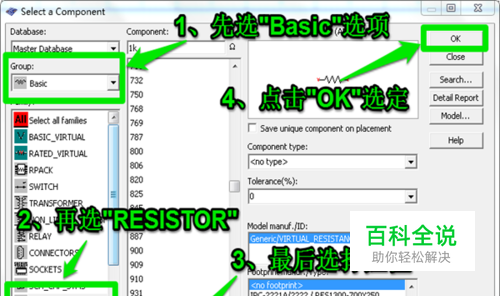

依次选定“BASIC”>>“RESISTOR”>>“阻值”>>“OK”选项，这样就选定了我们想要的电阻，同样的方法，我们可以一次性选够电路要用的电阻。
- 05

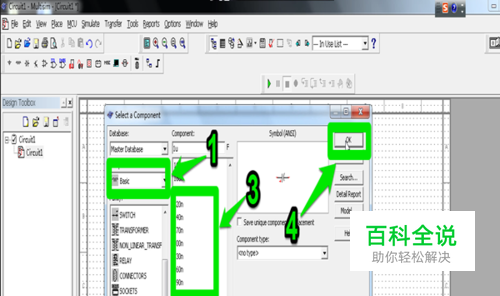

在刚才的界面中依次选定“BASIC”>>“CAP_ELECTROLIT”>>“容值”>>“OK”选定想要的电容。可一次性选好要用的电容。
- 06

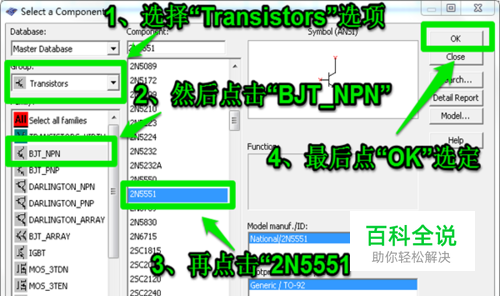

在刚才的界面中依次选定"Transistors">>"BJT_NPN">>"2N5551">>"OK"选定三极管。
- 07

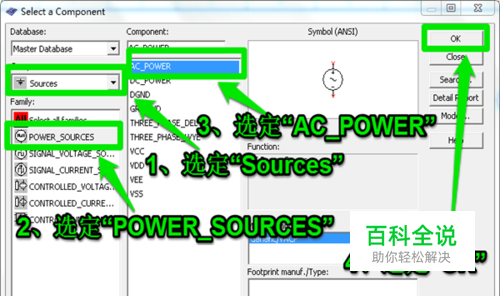

依然在同样的界面依次选定"Resources">>"POWER_RESOURCES">>"AC_POWER">>"OK"选定交流电源。
- 08

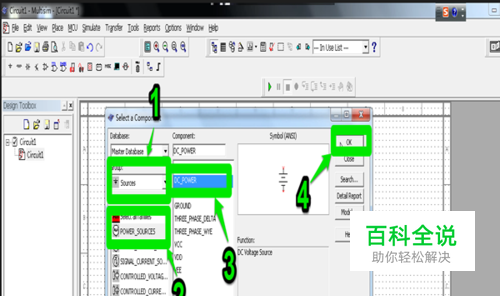

依然在同样的界面依次选定"Resources">>"POWER_RESOURCES">>"DC_POWER">>"OK"选定直流电源。
- 09

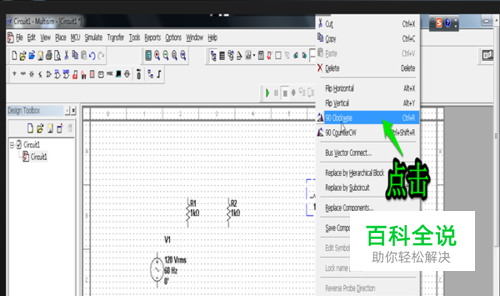

右键电阻，选择图中表示的选项将电阻旋转90度。
- 10

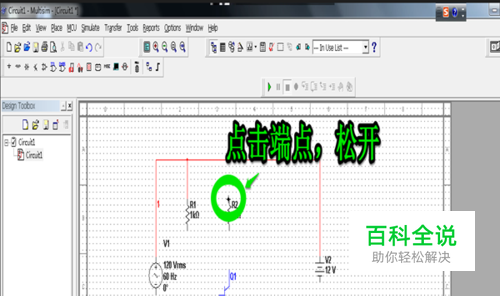

单击元件一端，松手，这时出现连线，在想要与之连接的连接点再次点击，则表示连好了。
- 11

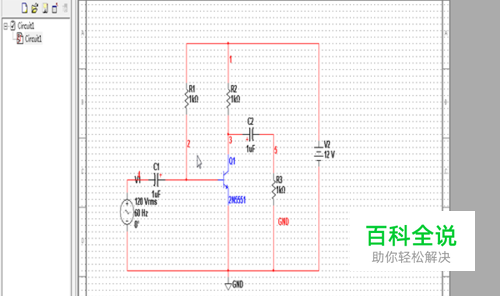

经过进一步的调整，电路图便基本成型了。
- 12

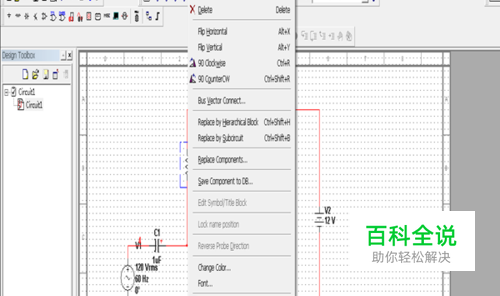

改变阻值的话，右键电阻，点击列表最下面的一项。
- 13

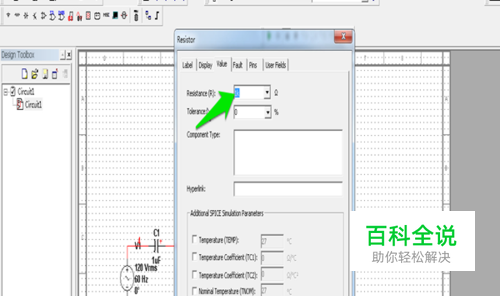

在出现的界面上，箭头所指的地方修改阻值。
- 14

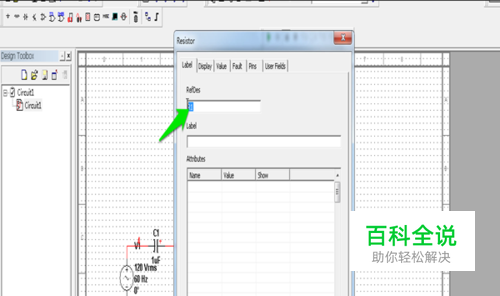

在“Label”选项下箭头所指的地方修改电阻的标签名。同样的方法可以修该其他的元件参数。
- 15
返回主界面，选择最右面列表的第一项，即“万用表”。
- 16

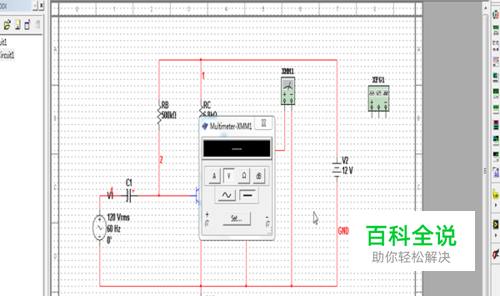

同样是右键万用表，选择列表最下面的一项，会出现数值显示界面。
- 17

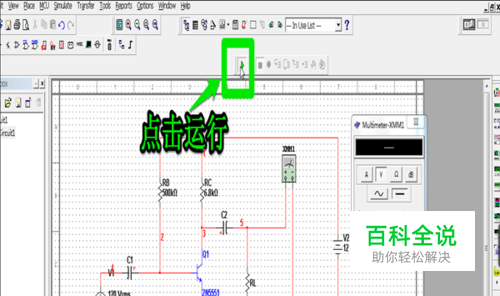

接着按照下图点击图中绿色的箭头，意思是接通电源，此时电路就会开始工作了。
- 18

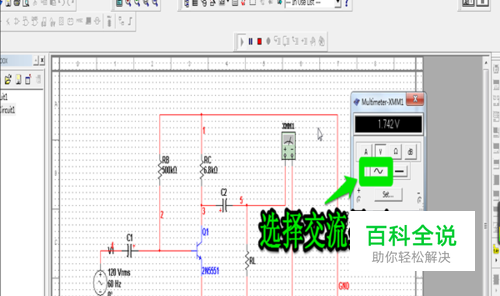

在万用表界面选择交流电显示并记录数值。
