51单片机C程序实验LED灯：[1]单个灯闪烁
说明：单片机控制LED灯间隔时间闪烁
所用程序很简单，实际情况可作相应变化，也有多种方式实现。

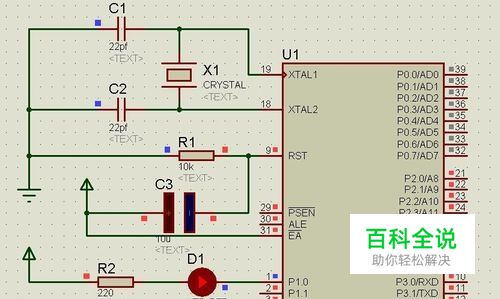

proteus电路图
- 01
所需元件清单：（分别是） 51单片机 电容 瓷片电容（也可用普通电容） 晶振 红色二极管 电阻 （tip:没有给高电平与接地，不在元件列表）
- 02

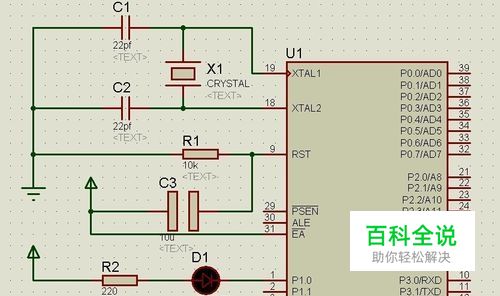

电路图 连接方法如图，注意接口
程序清单
- 01
说明： 先写的延时子程序，放在了前面 然后是闪烁的主程序
- 02
#include<reg51.h> sbit led=P1^0; //延时子程序 void delay() { int i; for(i=0;i<=30000;i++); } //主程序 void main() { led=0; while(1) { led=~led; delay(); } }
完成结果仿真图
- 01
（tip:双击单片机，选择生成的hex文件，确定，然后点击左下角的（播放）三角按钮）
