南方cass软件如何将数据自动连图

在测绘行业中从传统的平板测绘发展到当代的数字化测绘,这里头功不可没的就是现代科技的进步以及各方软件提供方的专研,使得测绘行业投入的设备及软件越来越先进减少了很大的人力与物力。现在在这里给大家分享一下当代数字化测绘中如何应用到将外业采集的数据进行自动绘图呢?(下面以南方cass6.1软件为基础作为例子给大家分享一下本人的)

操作方法

  • 01

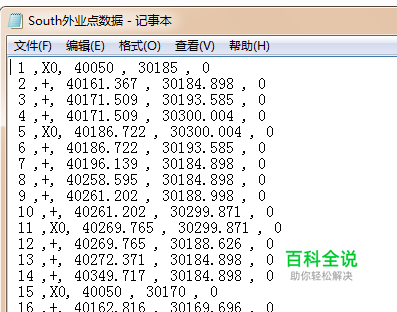

    第一步:确认数据格式(点号,编码,Y,X,Z/如图2第一行数据:“1 ,X0, 40050 , 30185 , 0 ”,文档数据格式为DAT即可如图3。

  • 02

    第二步:打开电脑所安装的cass6.1软件,选择工具栏中的“绘图处理”及下拉“简码识别”功能如图所示。

  • 03

    第三步:根据简码识别功能所出现的提示窗口浏览选择所准备好的“外业数据”[South外业点数据],浏览打开即可则出现图形。如下图1、2。

  • 04

    第四步:基本图形出来之后呢,就是展野外所测的点号、代码了 。选择“绘图处理”下拉“展野外测点代码”接着如图2提示选择数据的窗口,浏览准备的数据即可。将会出现图三红色圆圈所示的结果图形了。

  • 05

    第五步:代码与点号的区分,展完代码之后进入“图层管理器”将默认的ZDH改成DM,这样就实现区分代码与点号了。(因为点号图层的默认名称都是ZDH的,所以这里就至简述修改代码DM的名称)

  • 06

    完成以上步骤之后就基本完成自动绘图工作了,接着就是保存你的成果文件了。点击“文件”下拉保存出现提示窗口按照你所要保存的位置存放即可。如图3south成果图文件就是成果了。。。希望对你能有一点帮助!欢迎探讨交流。
