CAD中如何绘制倒角
小编今天想和大家分享一下倒角的绘制方法。
操作方法
- 01

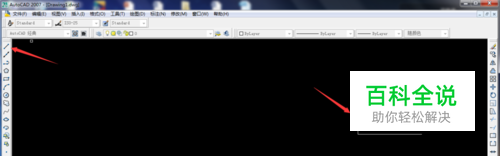

打开CAD，今天以2007版为例，如图所示。
- 02
第一步是，用直线命令绘制一个90度，如图所示。绘制过程中可以把“正交”命令打开便于绘制90度角。
- 03

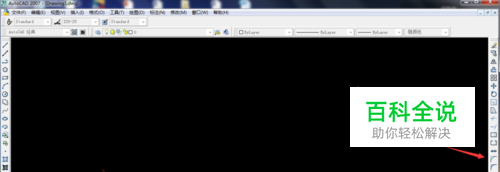

选择倒角命令，并查看下面的对话框，框内会出现“选择第一条直线或【放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）命令，小编今天给大家演示“距离”及“角度”倒角两个操作命令。
- 04

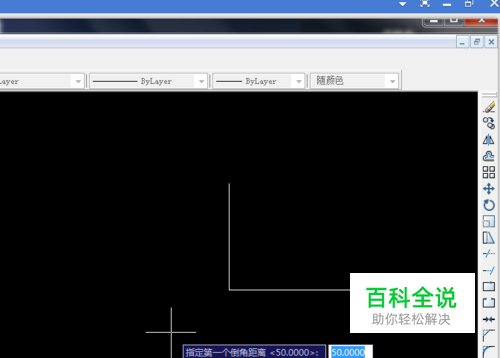

首先要演示的是“距离”倒角，选择倒角命令，根据下面对话框提示输入“D”就会出现“指定第一个倒角距离命令”，这里以距离50为例。如图所示。
- 05

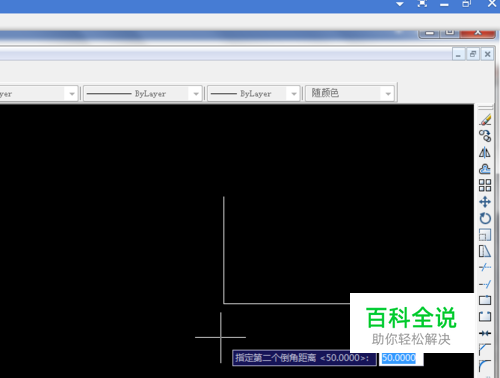

确认后会出现“指定第二个倒角距离命令”，如图所示。
- 06

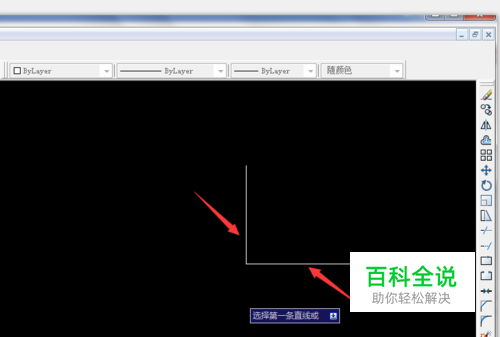

确认以后，图上会出现选择“第一条直线”命令，如图中箭头所示。
- 07

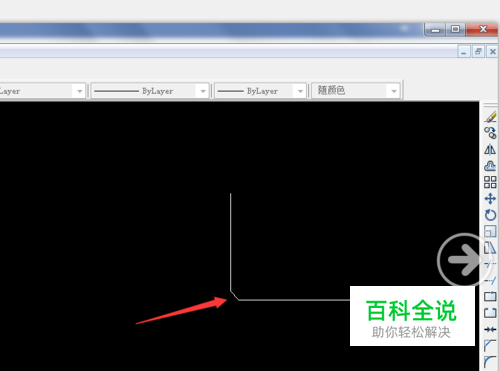

图中就为“距离”命令倒角的图形。
- 08

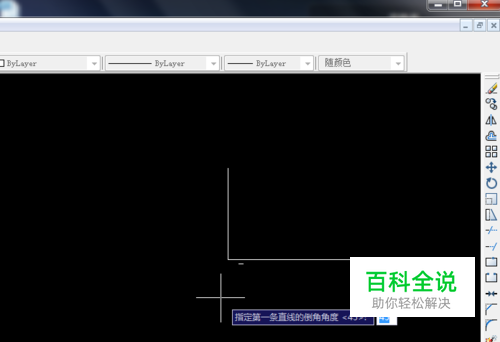

下面再给到大家介绍“角度”命令的操作方法，选择倒角命令会出现“制定第一条直线的倒角角度”这里以45度为例。如图所示。
- 09
以下步骤同“距离”命令一样操作。如图所示。
