如何利用天正建筑画出轴网及轴网标注？
对很多学建筑或土木工程的学生来说，都要学习如何用cad画图，而天正建筑软件也不可少。下面将教你如何简单学会并画出轴网及轴网标注。
操作方法
- 01

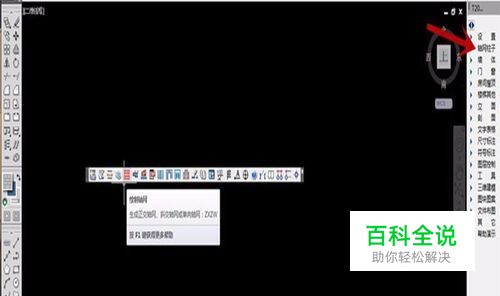

以天正t20为例。打开天正，绘制轴网可以在两个地方打开。一个是从中央的一行工具栏中选中，另一个是从软件左侧或是右侧的一竖列的工具窗口中找到轴网墙体选项
- 02
打开后会有一个小窗口弹出。记住默认单位是毫米，也就是说你想要2米的就要输入2000。图中打叉的一根线是默认就有的，你就是在这根线的基础上向后绘制
- 03

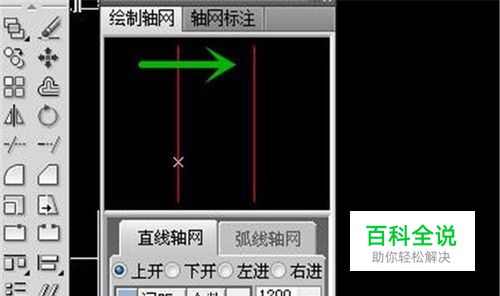

你可以看到有“上开，下开，左开，右开”四个选项，因为有轴网的地方就有柱子，而不需要柱子的地方自然没有。上开就是从上往下看，从左边默认线开始向右绘制
- 04

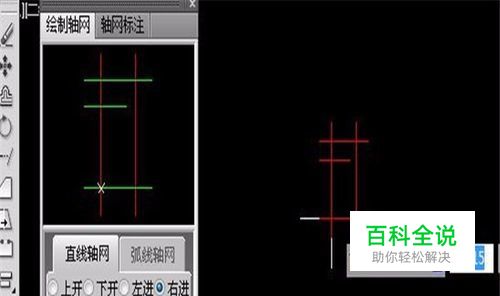

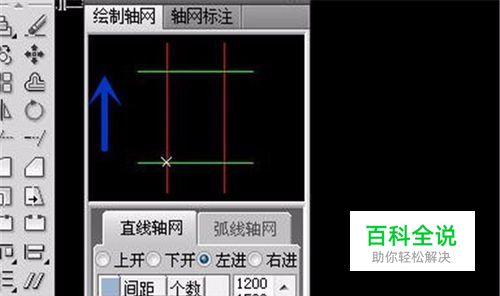

下开是从下往上看，也是从左向右绘制。左右开就是以水平第一根默认线开始向上绘制。如图，在距离上一根线多少长度就输入多少，它就会在小窗口中显示出纵横交错的轴网
- 05

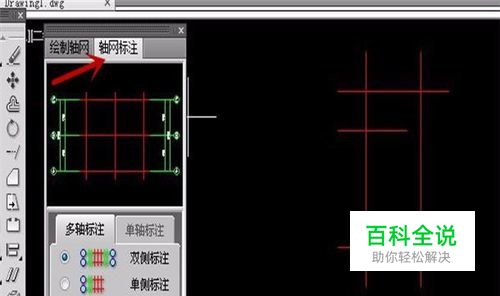

将绘制好的轴网直接拖到右边，单击左键就会生成。然后，你在第二个选项，轴网标注上点击一下。看下默认的是不是双轴标注，如果不是就选中它
- 06

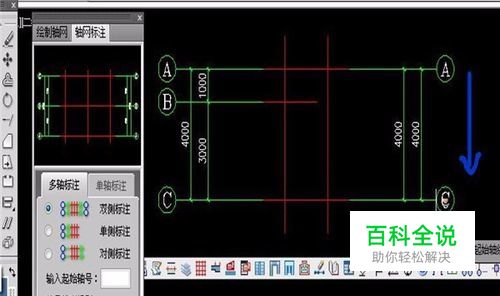

此时，你需要选中两根轴线，即你想标注的范围，而这时候你就要注意了，标注左右两边的轴网是有顺序的，否则你的标注就会弄错，下图就是一个错误的
- 07

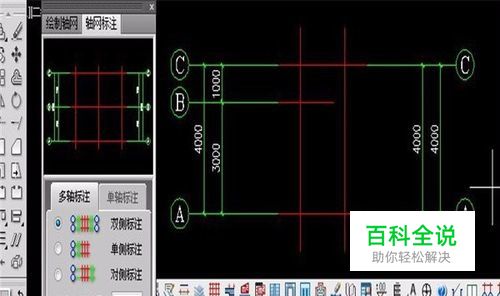

具体操作是：当你点击左右两根线时，他们会变成虚线，再点击空白处就会生成上下的标注，也就是点击的直线的两端。而当你要标注左右时，要从上往下点，否则顺序会相反
