CAD中如何块部分隐藏?

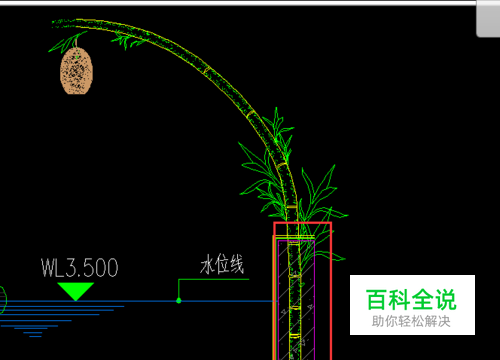

如下图,画图的时候,大家都遇到过这样的问题,要把重叠的部分删除,当然我们可以选择剪切命令把重叠的部分剪切掉,但是如果遇到要修改,又要重画,是否觉得很麻烦。今天小编交给大家一个隐藏块一部分的方法,可以很方便地解决这样的问题。
操作方法
- 01

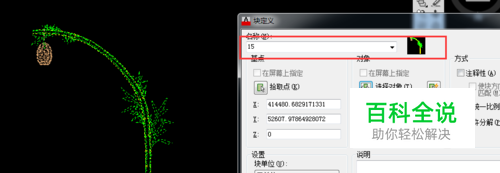

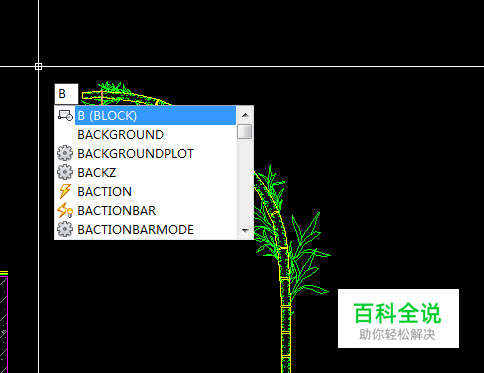

把需要剪切的部分建成一个块,输入快捷键B命令,输入块的名称,拾取点、拾取对象。【确定】
- 02

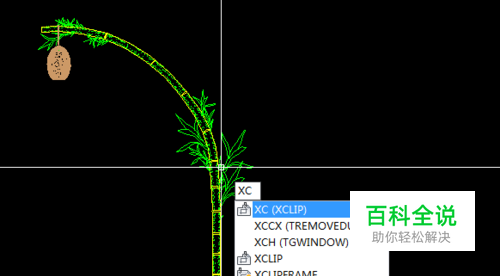

建成块之后,输入快捷键XC命令。
- 03

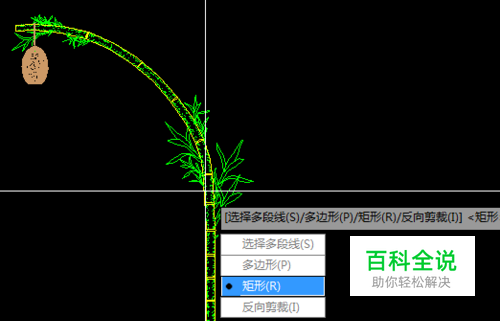

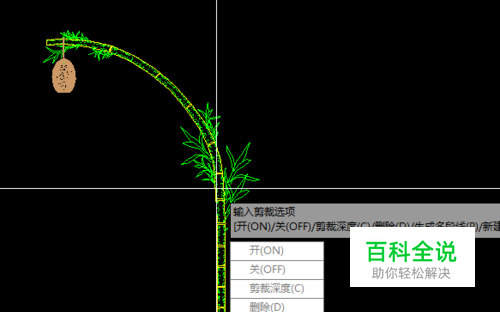

根据提示【新建边界】---【选择边界类型】---【矩形】
- 04

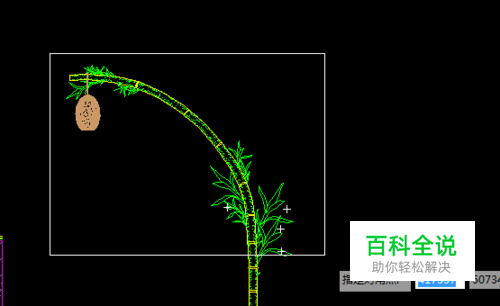

选择要保留的部分,画矩形。这样可以隐藏块的一部分,而又不打断块了。
- 05

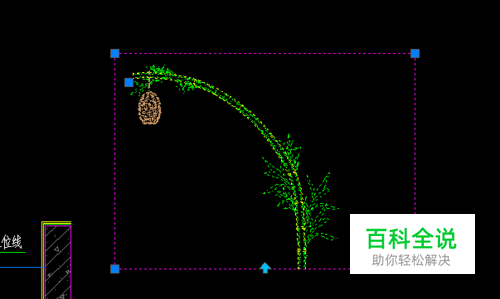

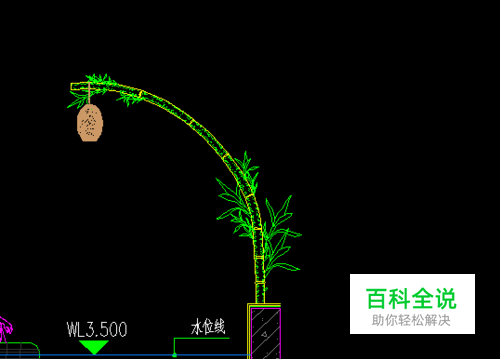

根据需要调整矩形边界,完成绘图。
