CAD中如何旋转视图而不改变坐标系?

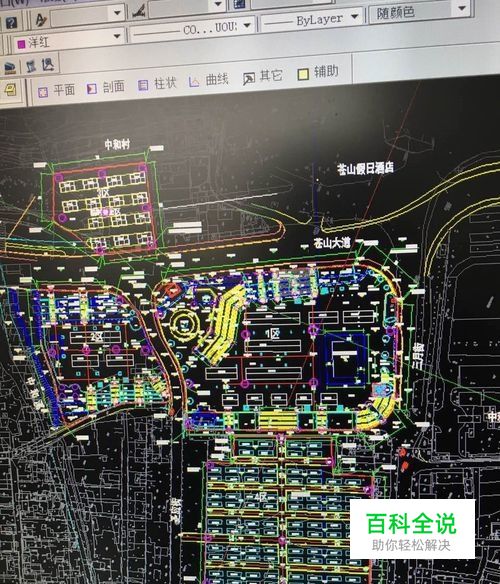

今天在微信上有一位朋友问了这样的问题,因为图形是倾斜的,希望将图形旋转成水平的,但有不想改变图上点的坐标,也就是不改变坐标系。
之前介绍过UCS的设置和视图调整方法,但他这个需要跟设置UCS还不一样,说简单一点就是要旋转视图。我们从菜单和工具栏中找不到类似的命令,高版本AUTOCAD图形窗口右上角有一个VIEWCUBE可以旋转视图,但每次只能90度旋转。
那有什么办法能满足他的要求呢?

旋转视图

  • 01

    其实CAD提供了视图旋转的命令,估计用的人并不多,因此在菜单和工具栏里找不到,国外倒是有不少人用,用这个命令的目的就是旋转视图,在布局空间视口中用得比较多。 旋转视图的命令是DVIEW,这个命令的选项有很多,下面只看看旋转视图的操作方法吧,其他的选项大家有兴趣可以自己试试。 打开需要旋转视图的图形,如图所示。 在旋转视图之前我们需要知道旋转的角度,可以通过查看图中的文字或直线的角度。

  • 02

    输入DVIEW命令,回车,软件会提示让选择一个对象或使用DVIEWBLOCK。 这里就是要选择一个对象来预览视图旋转的效果,DVIEWBLOCK就是软件提供的一个默认的图形。 我们可以选择图中的一个文字或直线,如图所示。

  • 03

    回车,确认选择完了对象,此时图中只显示了被选中的文字或直线,命令行会显示DVIEW的一系列选项。

  • 04

    输入TW,回车,此时可拖动光标来确定旋转角度,也可以输入事先已确定的角度后回车,我们可以看到图形被旋转了。

  • 05

    回车,确定视图旋转角度,整张图纸就完全显示出来,视图应该就旋转到我们需要的角度了。

    利用UCS和PLAN命令旋转视图

    • 01

      其实用UCS也行,输入UCS,回车,输入Z,回车,输入要旋转的角度,将坐标系旋转。然后输入PLAN,让视图跟坐标系对齐。 然后输入UCS,回车,输入W,回车,再将坐标系恢复成默认的世界坐标系。 注:UCSFOLLOW需要设置为0,否则设置了坐标系视图会自动对齐。

      小结

      • 01

        如果是在模型空间中绘图,通常会直接调整UCS的角度,这样比较方便绘图。 当然,如果需要在图中标注实际的坐标值,可以用DVIEW或UCS命令来旋转视图,但不改变坐标系。
