CAD缩放命令怎么用，快捷键是什么？

制图过程中，某些部分结构往往需要我们按照一定的比例放大或缩小，这时候就需要用到我们的缩放命令，具体操作步骤如下:

操作方法

  • 01

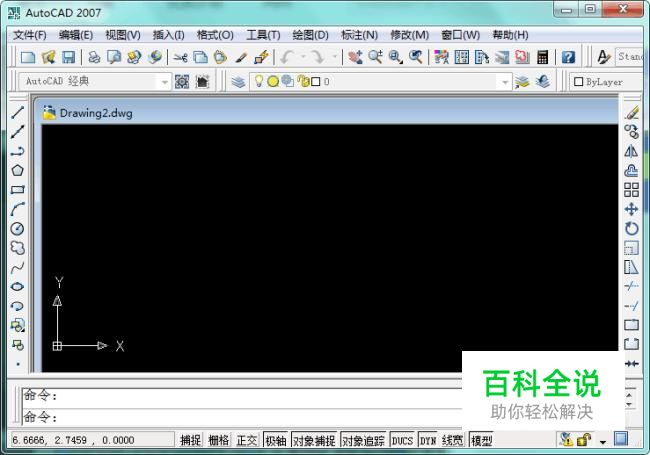

    实时缩放：{Z}+空格+空格 比例缩放：{SC} 缩放范围：{Alt}+{Ctrl}+{Z} 水平缩放：{Alt}+{Shift}+{Ctrl}+{I} 垂直缩放：{Alt}+{Shift}+{Ctrl}+{O} 以下为具体操作： 在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

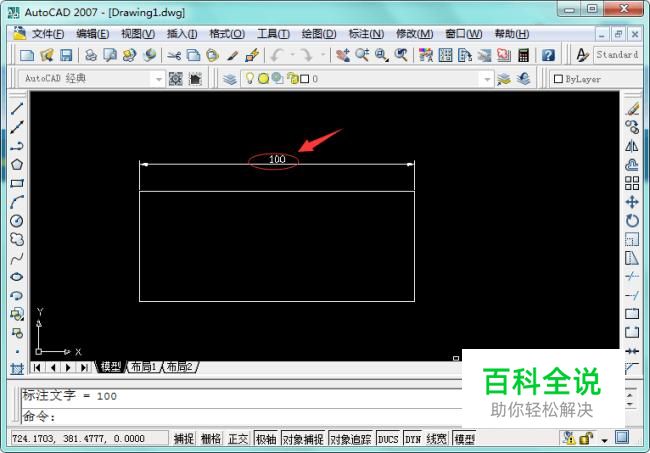

    在绘图区域栏里面画出一矩形执行缩放命令，为了更好的看到缩放过程中尺寸的变化，标注其一边尺寸为100，如图所示:

  • 03

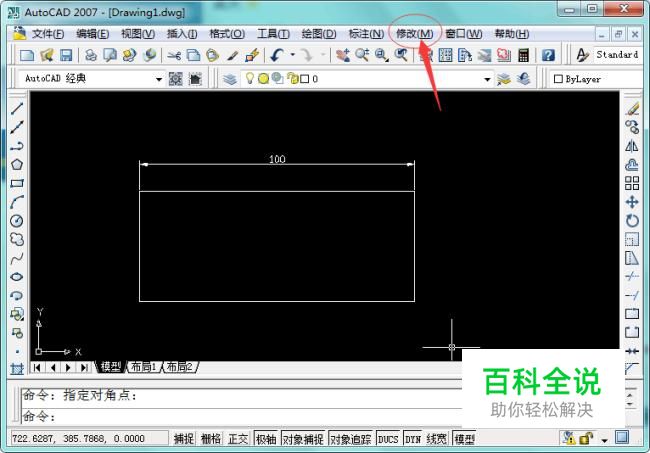

    找到上方“修改”工具，如图所示：

  • 04

    在子菜单中找到“缩放”点击，或者直接使用缩放快捷键“SC”，如图所示：

  • 05

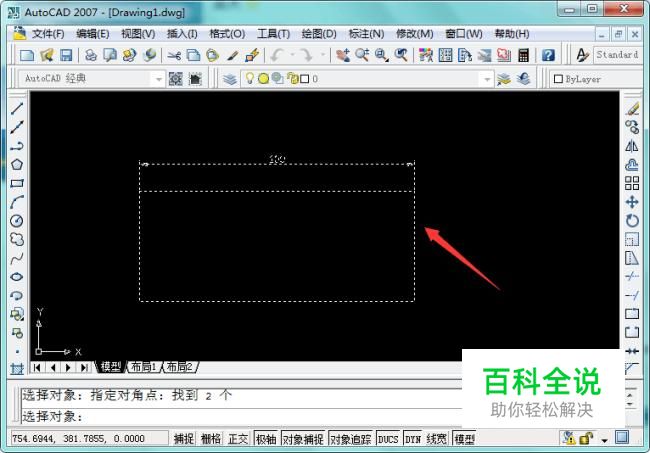

    框选对象，空格确定，出现如图所示蚂蚁线则框选成功：

  • 06

    根据提示指定基点，这里选择左下角为基点，点击确定，如图所示：

  • 07

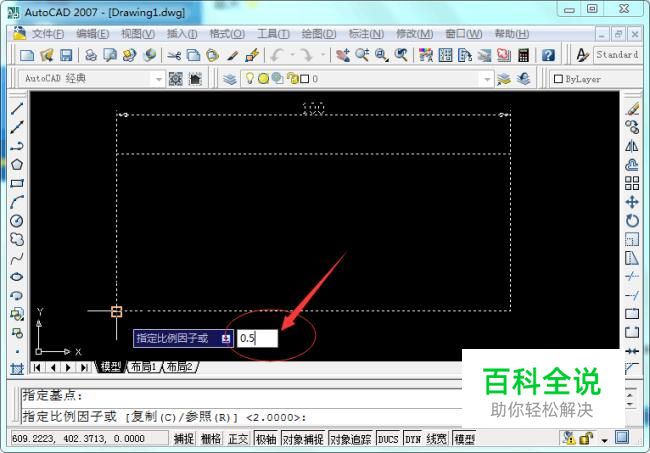

    根据提示输入指定比例因子，这里输入0.5，表示缩小一倍，如图所示：

  • 08

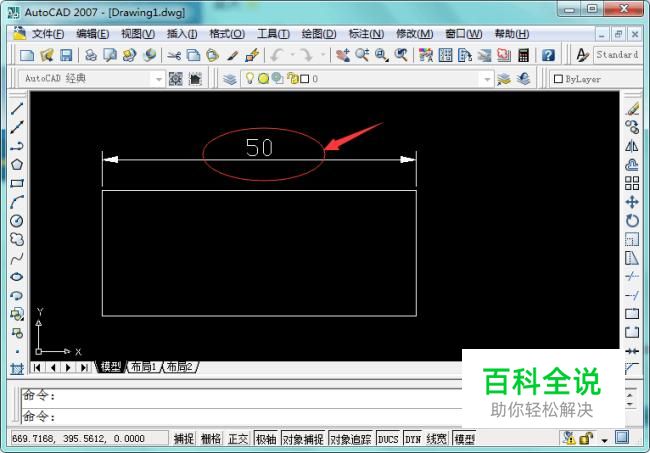

    看到上方尺寸变成50，操作完成，得到需要的图形，如图所示：
