cad中如何设置点样式和大小

我们在使用CAD绘图时，在需要的线上插入点后，就需要将插入的点显示出来，下面我们就来看看cad中如何设置点样式和大小的吧。

操作方法

  • 01

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

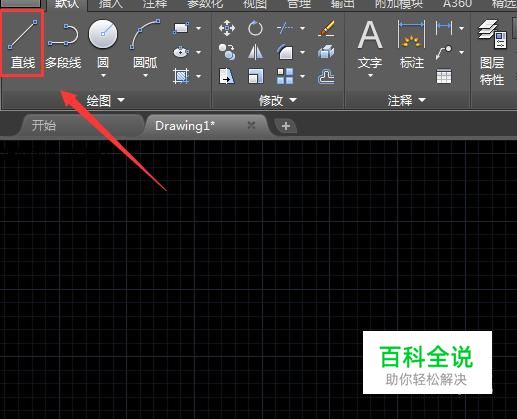

    在该界面内找到直线命令，如图所示：

  • 03

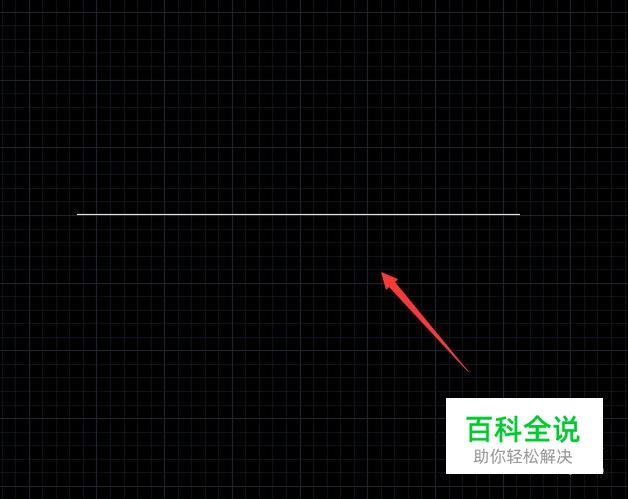

    使用直线命令，在绘图区里绘制一条直线，如图所示：

  • 04

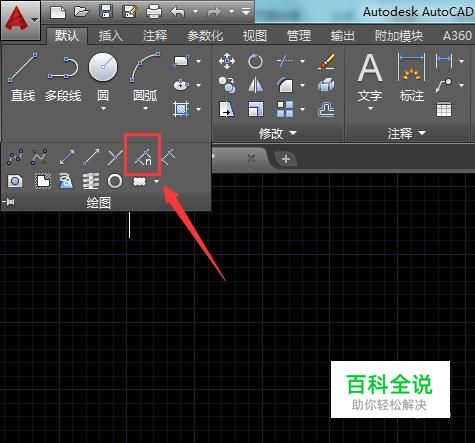

    再在菜单区里找到绘图选项，点击绘图选项在其下拉菜单里找到定数等分选项，如图所示：

  • 05

    点击定数等分选项，在提示输入框内输入我们等分的数目，如图所示：

  • 06

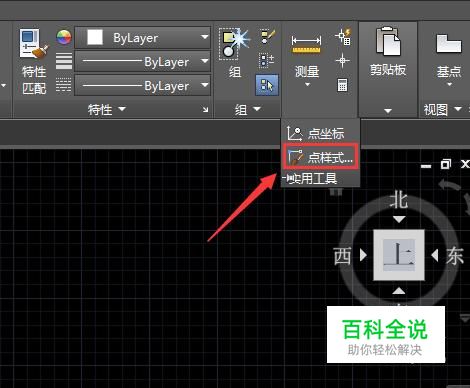

    输入等分数目后，按下回车我们的线段就被等分了，再在菜单区里找到实用工具选项，点击实用工具选项找到点样式选项，如图所示：

  • 07

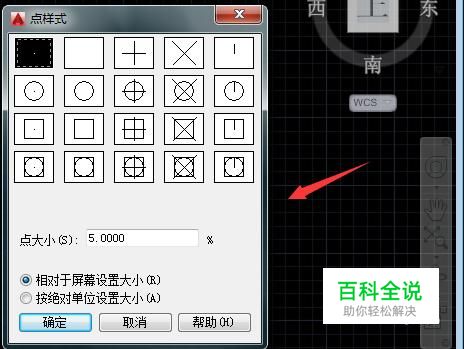

    点击点样式选项，弹出点样式对话框，如图所示：

  • 08

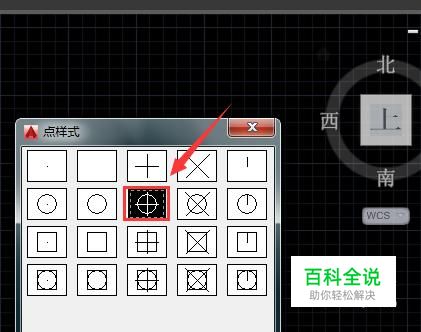

    在点样式对话框内找到我们需要点的样式，如图所示：

  • 09

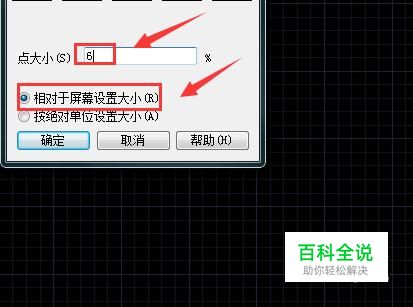

    再在下面找到点的大小选项，输入点的大小数值，并勾选相对于屏幕设置大小选项，如图所示：

  • 10

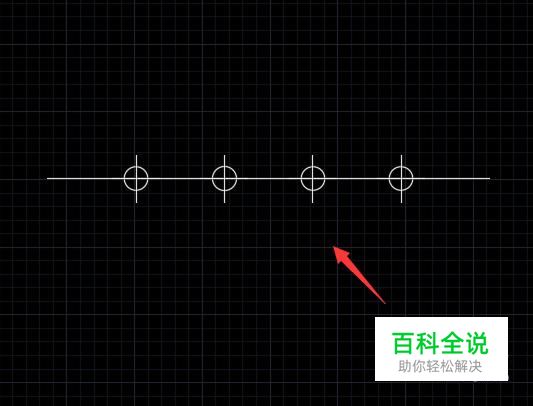

    设置好后，点击确定，我们就将点的样式和大小设置好了，如图所示：
