CAD中如何设置图层?

对于很多刚学习CAD的新手来说,很多人都不知道应该怎么样设置新的图层,下面就让小编来给大家介绍一下吧,希望对大家有所帮助。

操作方法

  • 01

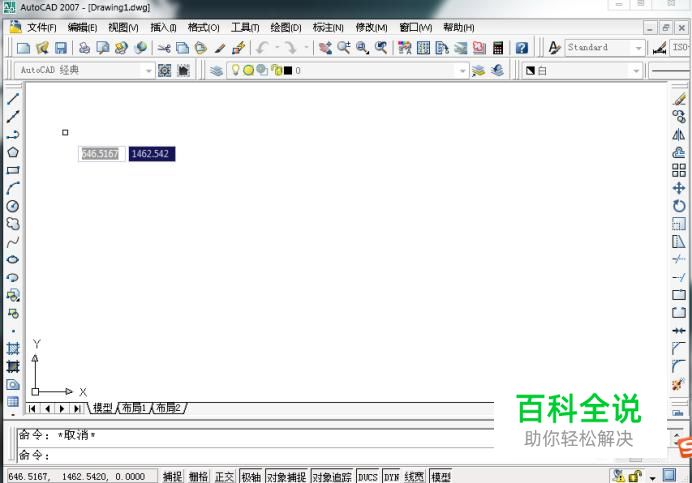

    打开桌面上的CAD软件,打开后的操作界面如图所示。

  • 02

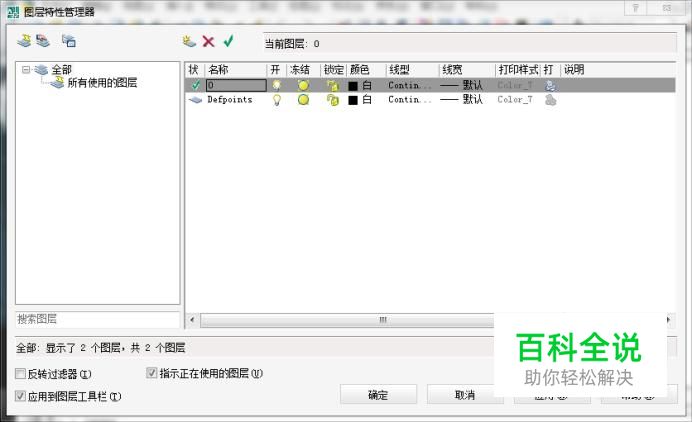

    点击图层管理器指令,打开图层,如图所示。

  • 03

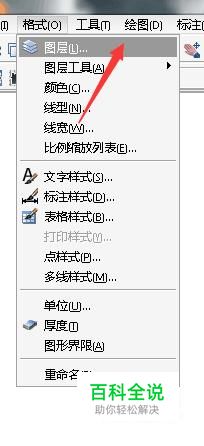

    也可以通过点击格式工具栏的图层指令打开图层,如图所示。

  • 04

    进入图层界面后,右键点击空白处,选择新建图层,如图所示。

  • 05

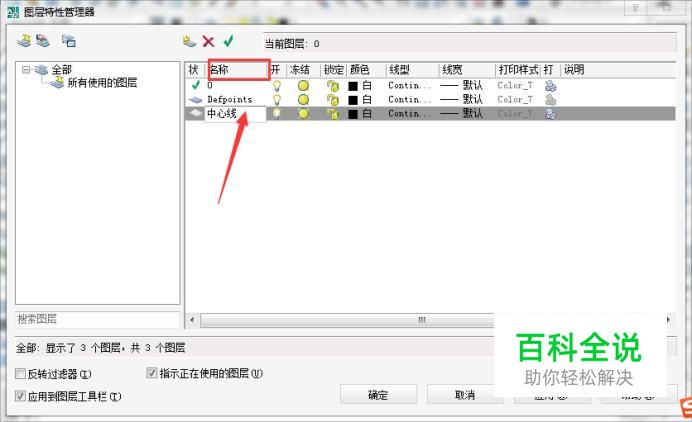

    新建的图层应该更改名称,我新建的是中心线图层,右键点击里面的框框即可编辑名称,如图所示。

  • 06

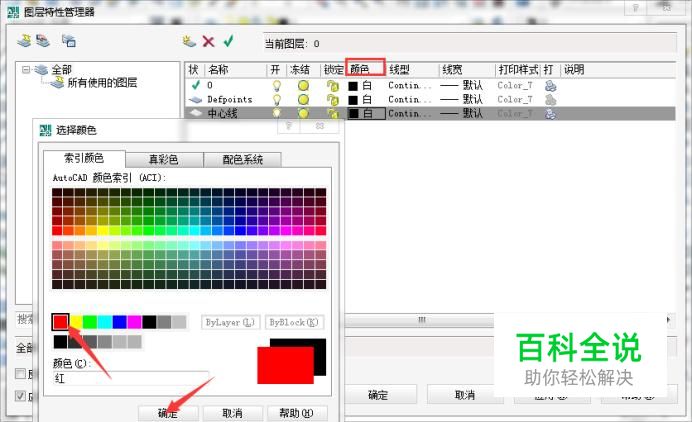

    点击颜色指令,中心线在图中应该使用红色,所以选择红色,点击确定指令,如图所示。

  • 07

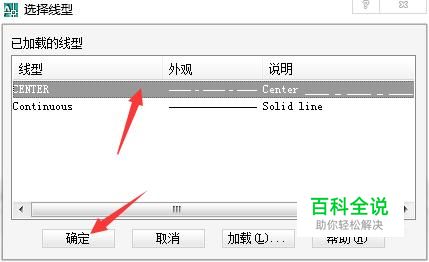

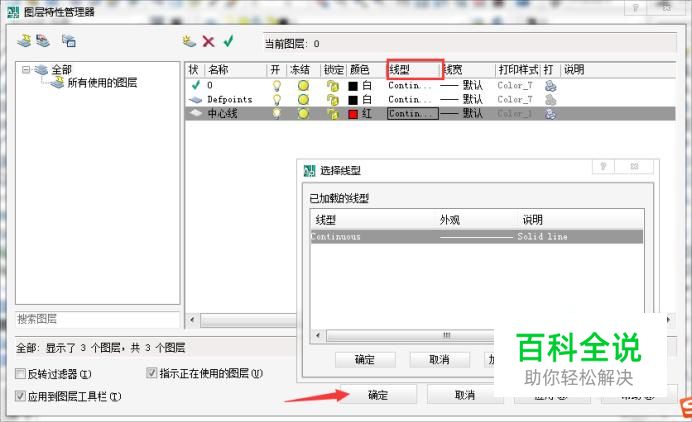

    点击线性命令,然后点击加载命令,选择CENTER,点击确定。如图所示。

  • 08

    编辑线宽,点击线宽指令,选择0.05mm的线宽,点击确定指令,如图所示。

  • 09

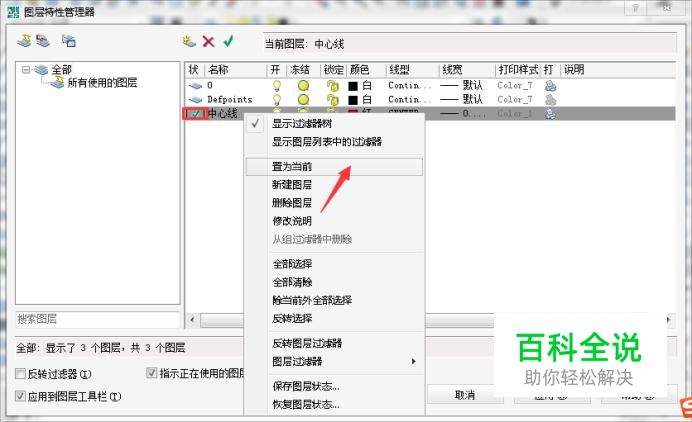

    右键点击中心线图层,选择置为当前图层,如图所示。

  • 10

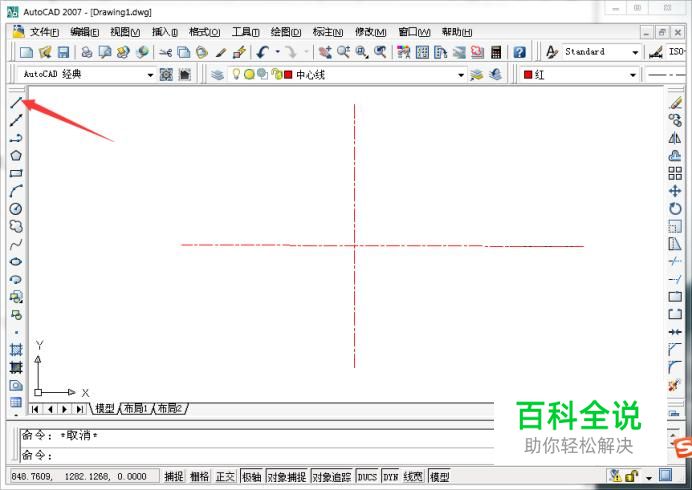

    点击直线命令,画出两条中心线,中心线的颜色为红色,线宽为0.05mm,如图所示。
