怎样使CAD中的尺寸箭头变大?

我们在用CAD绘制工程图时,要对图形进行尺寸标注,但是有时在进行尺寸标注时会发现尺寸的箭头很小看不清,那么怎样使CAD中的尺寸箭头变大呢?下面就让小编来为大家介绍一下具体的操作方法吧,希望对大家有所帮助。

操作方法

  • 01

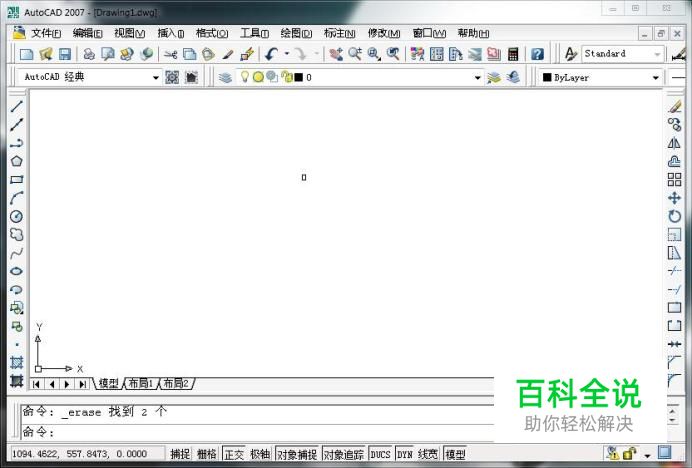

    首先打开CAD软件,操作界面如图所示。

  • 02

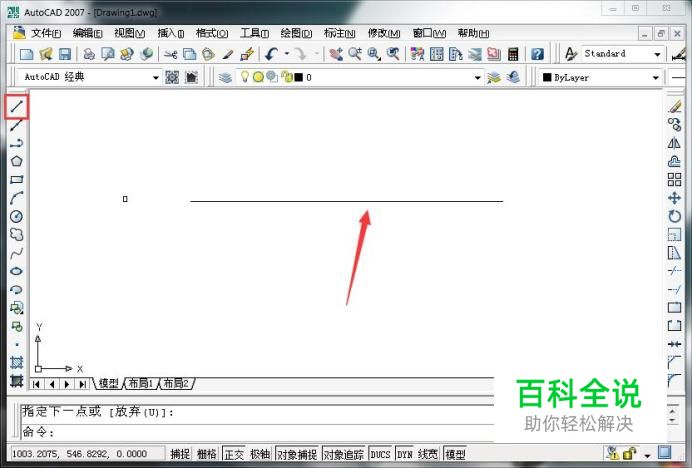

    使用直线指令画出一条长度适中的直线,如图所示。

  • 03

    点击标注工具栏中的“线性”,如图所示。

  • 04

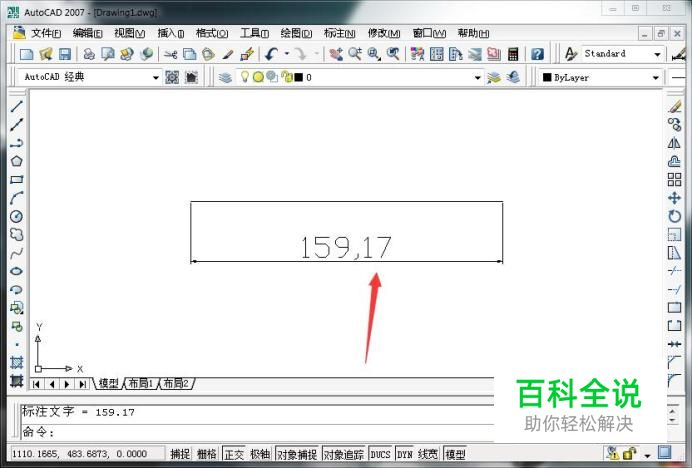

    对直线进行尺寸标注,这时我们就会看到尺寸箭头很小,如图所示。

  • 05

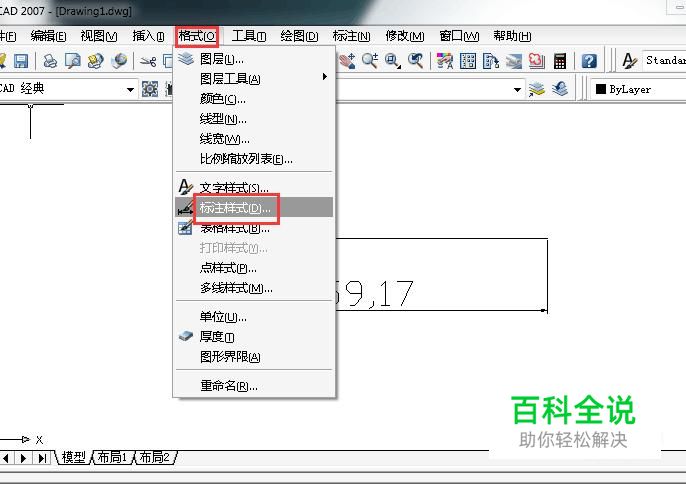

    接下来我们打开格式工具栏中的“标注样式”,如图所示。

  • 06

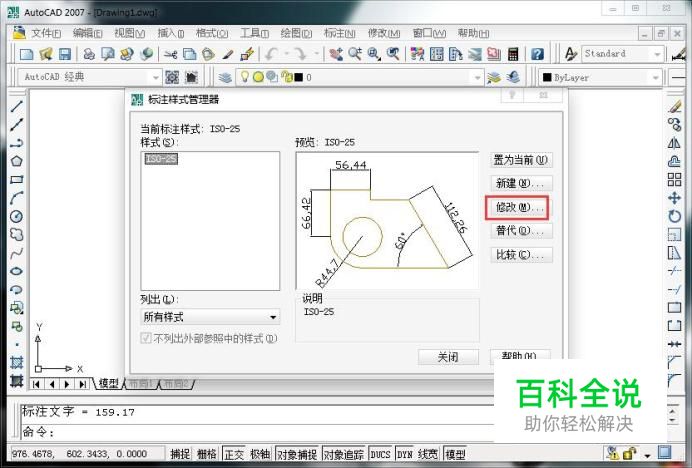

    进入界面后点击“修改”,如图所示。

  • 07

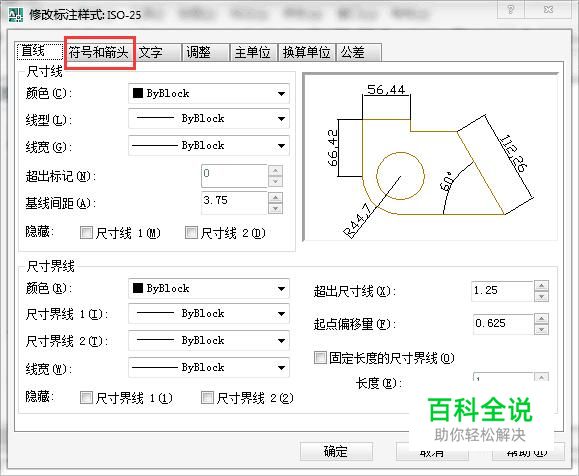

    进入修改界面后,点击“符号与箭头”,如图所示。

  • 08

    打开界面后可以看出箭头的初始尺寸是2.5,如图所示。

  • 09

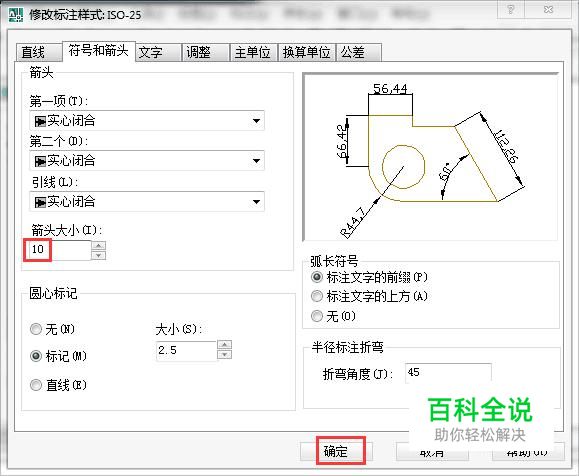

    根据自己的需要更改箭头的尺寸(例如设为10),设置完成后点击下方的“确定”进行保存,如图所示

  • 10

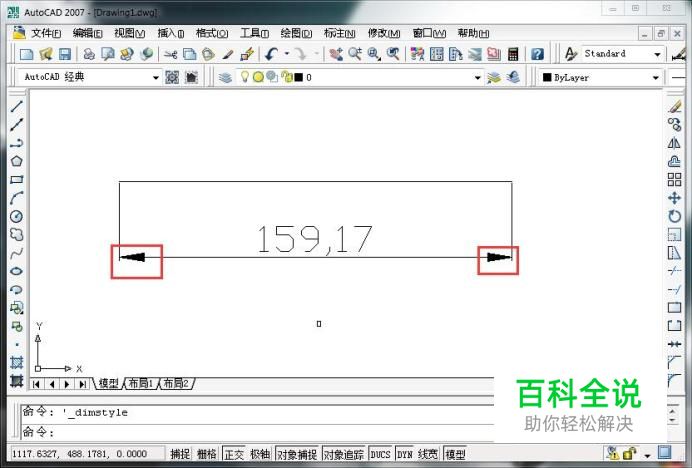

    我们就会很明显的看到尺寸的箭头变大了,如图所示。
