CAD图中为什么有的文字边界显示不平滑？【百科全说】

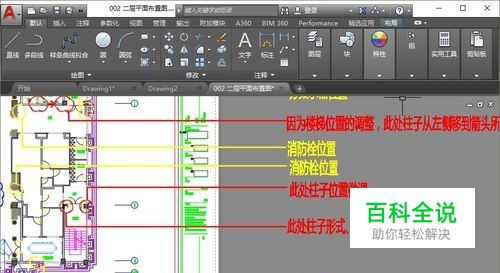

这周遇到两个类似的问题：一个是说有两张图，字体设置完全相同，但一张中文字的边界很光滑，而另一张图中却为什么显示有明显的锯齿；另外一个说同一张图中同样的文字样式，有的文字显示光滑，但有些文字却显示不光滑。听到这样的问题我一开始也很奇怪，但拿到图纸分析后，很快就找到了原因，但确实有一点没有想到。

重现文字显示锯齿的现象

01

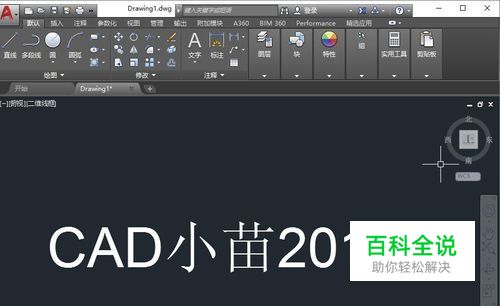

其实通过很简单的操作就能重现上述现象，这样更容易知道在哪些情况下会出现类似问题。输入T，回车，在图中确定多行文字的范围，随便输入几个文字，如下图所示。文字只有使用操作系统字体，才会有边界平滑或带锯齿的区别，如果你的字体设置是CAD的SHX字体，请换成操作系统字体。
02

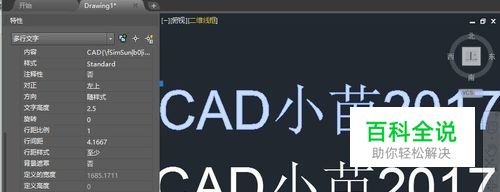

选中文字，输入CO，回车，复制一份文字到上方。选中复制的文字，打开特性面板（CTRL+1），在特性面板中将Z坐标设置为10，如下图所示。
03

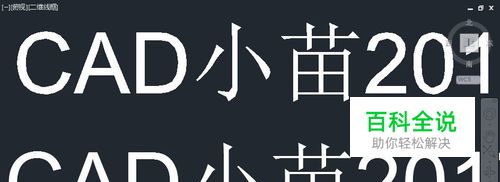

改过Z坐标后，我们可以看到文字的边界已经显得比较粗糙了，但在选中状态看得不明显。可以按ESC键取消选择，再放大一下观察文字的效果，如下图所示。这两个文字的圆弧边界的区别显得比较明显，下面的文字显得很光滑，而上面的字母C、D，数值2和0都可以看到明显的直角边。这就重现了文章开头提到的第二种状况，在同一张图中，相同视图、相同字体，但文字效果显示不同，原因就是有的文字有Z坐标。解决方法也很简单，想办法，比如用快速选择选中这些文字，将它他们的Z坐标改成0就好了。
04

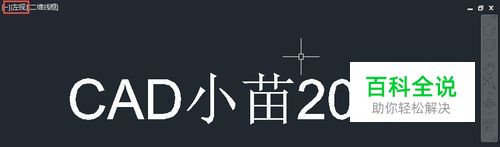

我们再来重现第二种现象，看看另外一张图是什么原因。将视图切换为左视图，可以用VIEW命令在对话中选择左视图后置为当前，也可以在菜单、工具栏、面板的视图下拉列表中直接选择左视图。在左视图中输入相同的文字，如下图所示。在CAD高版本中，当切换视图的时候会自动切换UCS用户坐标系，也就是说在UCS坐标系的XY平面上，这些文字显示也不平滑。这种情况就不好处理，如果你的文字确实需要放在左视图中，就只能这样了，如果你的图纸是误放到了其他视图，你可以将文字剪切粘贴到俯视图中。

小结

01

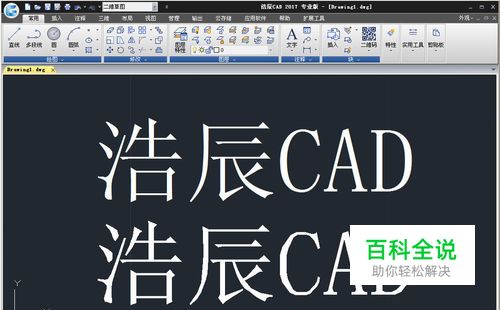

最后总结一下，CAD中只有在世界坐标系的XY平面上的文字才会显示比较光滑，有Z坐标或其他平面上的文字的边界都会显示不平滑。发现问题的网友真的是特别细心，之前我一只没有注意过。为什么CAD会这么处理呢？我看了一下CAD的不同版本，以及国产的浩辰CAD，发现这些CAD版本的处理是一样的。想了一下原因可能是这样的：CAD中文字生成的显示数据本身就应该是不平滑的，只是CAD对文字显示进项了优化处理文字才显示成了光滑的效果，但CAD原则上只对XY平面上的文字进行这种优化处理，对于其他平面不进行处理，于是就出现了这种效果上的差异。
02

如果特别在意文字显示效果的话，请在俯视图中写文字，而且不要有Z坐标。如果只是画二维图纸，文字一般都满足这个条件。如果必须在其他平面书写文字，其实也没有关系，虽然显示的细节上有一些差距，但这个对于打印出图影响也不大。
