UG NX标准件的调用
在工作设计中,经常会使用一个标准件,这些标准件一般是通过批量在外采购的方式,而我们在设计过程中也不需要自己去画,可以直接调用软件中的标准库进行装配使用。
操作方法
- 01

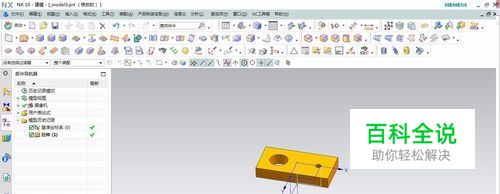

简单创建一个零件模型,如图
- 02

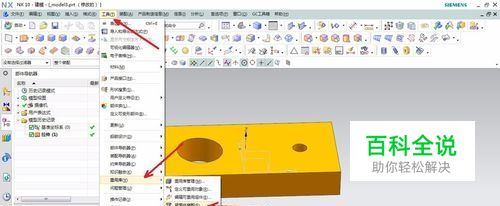

选择工具选项,调用重用库标准件,方法如图
- 03

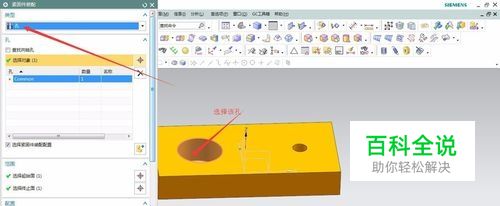

选择装配位置,这里选择孔装配
- 04
选择国家标准,标准件类型,创建效果如图所示
- 05

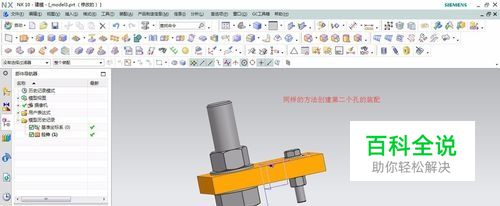

使用同样的方法可以创建另一个孔的装配,结果如图
赞 (0)
在工作设计中,经常会使用一个标准件,这些标准件一般是通过批量在外采购的方式,而我们在设计过程中也不需要自己去画,可以直接调用软件中的标准库进行装配使用。
简单创建一个零件模型,如图
选择工具选项,调用重用库标准件,方法如图
选择装配位置,这里选择孔装配

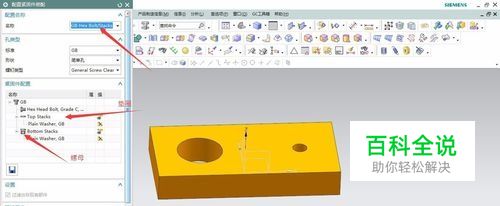

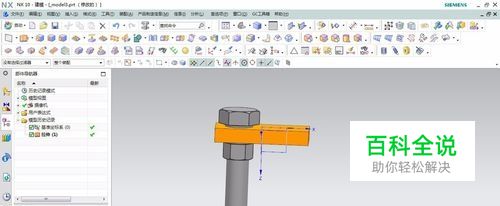

选择国家标准,标准件类型,创建效果如图所示
