cad怎么设置标注

很多同学画cad时多会遇到标注问题,我在这里简单的给大家介绍下

操作方法

  • 01

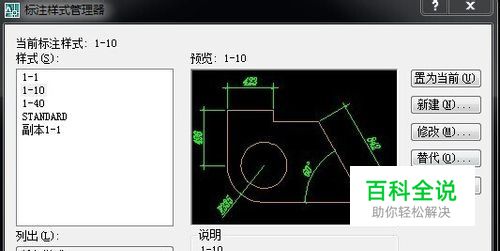

    按快捷键d,显示标注样式管理器。

  • 02

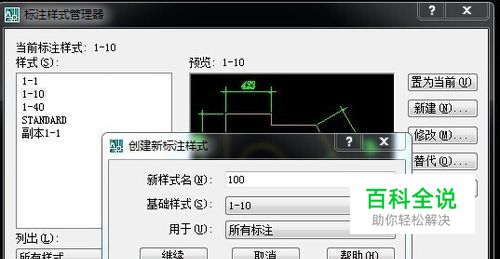

    新建一个命名为100,这里的100是指所画图的比列1:100的图就为100

  • 03

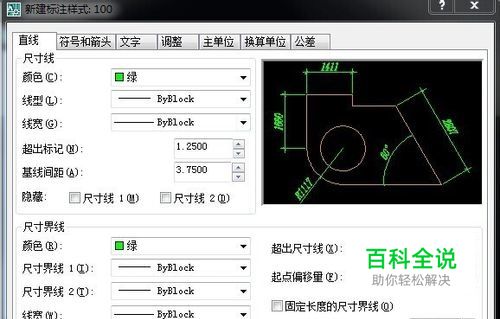

    点直线,选颜色,尺寸标注我一般喜欢绿色,这个按自己的喜好选,其他数值可以不调,看感觉。

  • 04

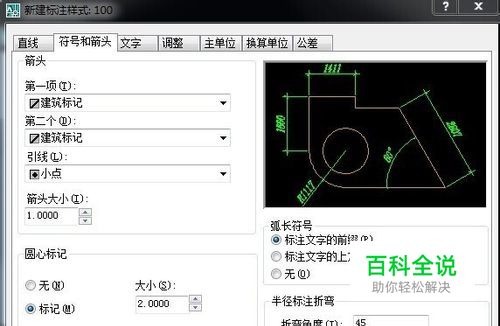

    箭头选建筑标记,引号 小点其他数值可以不调

  • 05

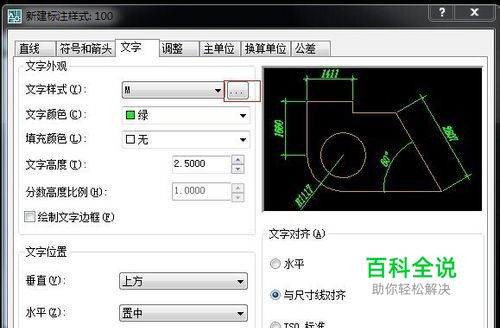

    文字样式调一下

  • 06

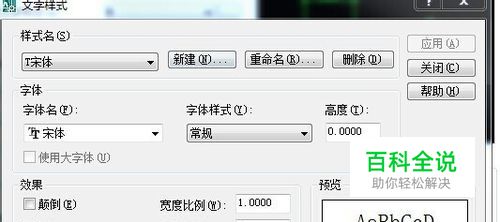

    文字名改为宋体,这个最好选电脑里自带的字体,选其他的字体在别人的电脑里是显示问号的。

  • 07

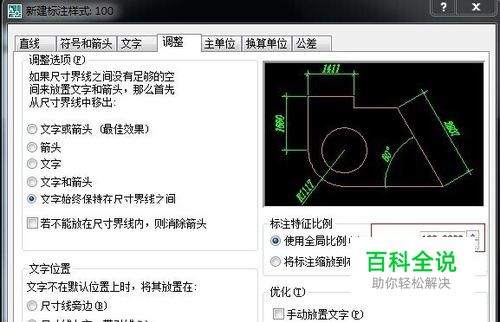

    调整里选择使用全局比列100,这里跟上面的意思是一样的。
