怎么给solidworks工程图标注尺寸

教给大家如何使用solidworks软件对图纸进行工程图标注尺寸图纸比例 修改以及保存和查看!

操作方法

  • 01

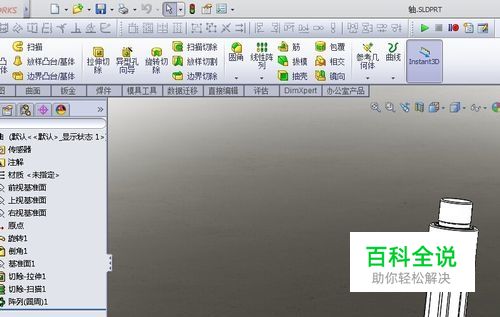

    打开软件进到软件工作台导入要编辑的产品 选择要编辑的产品确定

  • 02

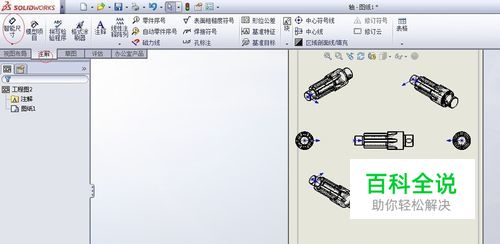

    在上面菜单栏里选择注视命令 在选择智能尺寸 命令

  • 03

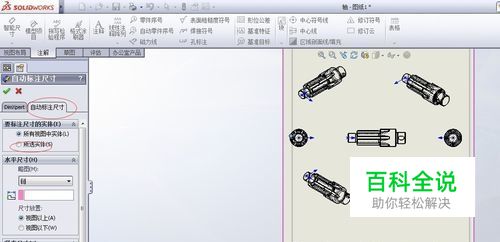

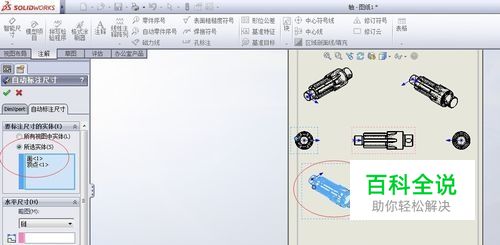

    选择自动标注 勾选所选实体 在图纸上选择要标志的实体 点击确定

  • 04

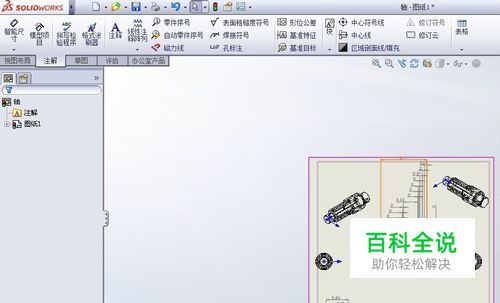

    如图  选择主要的保留多余的删除 保证图纸的简介明了

  • 05

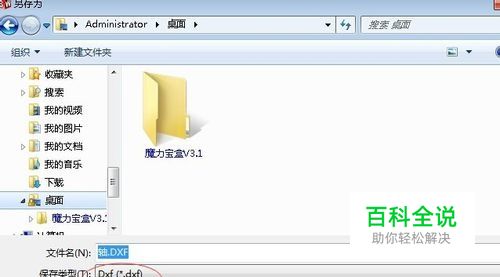

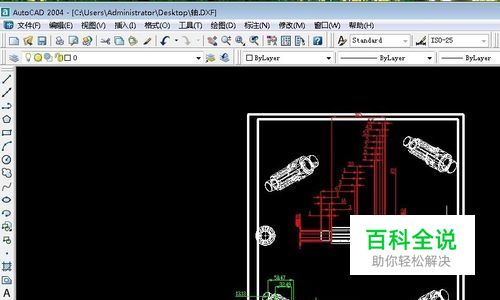

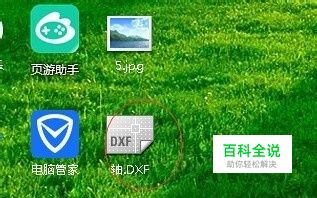

    把图纸保存为DXF格式 回到桌面找到图纸用CAD打开(如图)查看就可以了
