CAD怎么将圆打断成圆弧

将圆打断成圆弧可能对一些不太熟悉CAD这个软件的小伙伴来说操作起来有一定难度,那么,下面小编就来为大家分享方法啦,快来看看吧~

操作方法

  • 01

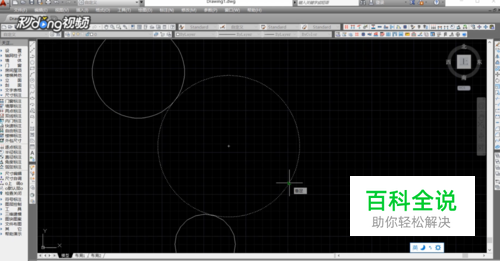

    首先我们开启AutoCad2014,打开我们需要修改的圆形文件。

  • 02

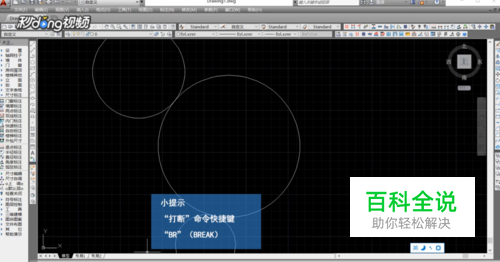

    直接输入“打断”命令快捷键“BR”,按下空格键确定。

  • 03

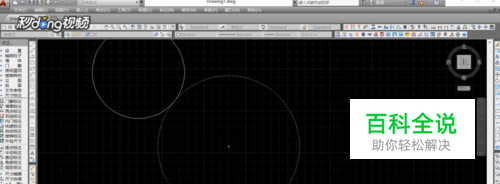

    进入到打断命令中,鼠标点击选中需要处理的圆形,系统会自动确定对象并提示我们确定打断点。

  • 04

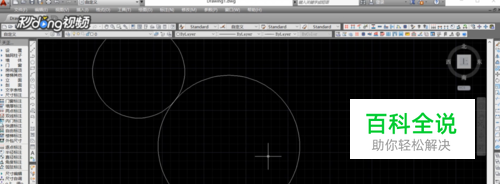

    输入第一点命令“F”,进行双点打断,鼠标左键逆时针点击圆上两点。

  • 05

    在选择打断点时可以按下“F3”,关闭对象捕捉,避免捕捉干扰,系统会自动打断并删除两点中间的圆弧,这样我们就将圆调整为了圆弧。
