CAD剖视图箭头怎么画

想要使用CAD画剖视图箭头怎么办呢？如何操作，下面给大家讲解CAD画剖视图箭头的具体步骤

操作方法

  • 01

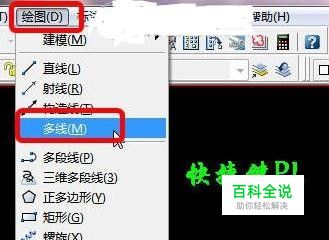

    如图所示，打开CAD，点击“绘图”→“多线”

  • 02

    如图所示，鼠标点击选择箭头放置的起始点（如果想要画的标准，使用坐标）

  • 03

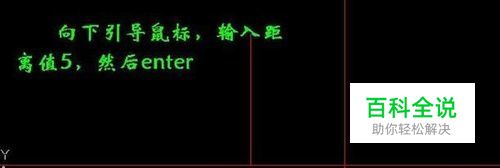

    选择第一点之后，鼠标向下引导

  • 04

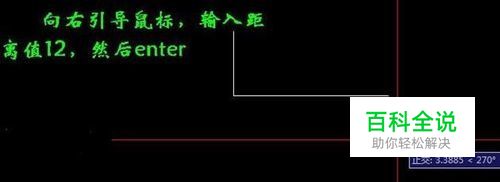

    然后向右引导(在正交模式下)，并输入相应的距离值，如图所示

  • 05

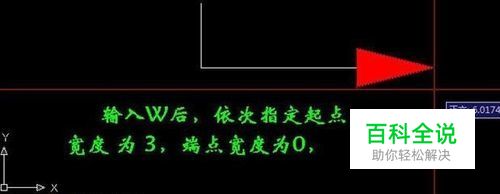

    指定箭头的宽度

  • 06

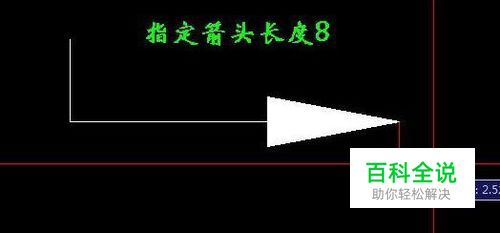

    在指定箭头的长度，这样就做好了，效果如图所示
