Altium Designer将不同原理图导入到不同PCB方法
在画PCB时，有时候我们需要在同一个工程下有多个原理图和PCB图，但按普通的方法是不能将不同的原理图分别导入不同的PCB中的。今天就来讲讲，如何在同一工程下将不同原理图导入到不同PCB。
操作方法
- 01

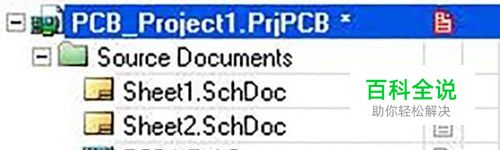

在用Altium Designer进行PCB工程设计时，有时一个工程里可能不止一块PCB，例如下图
- 02

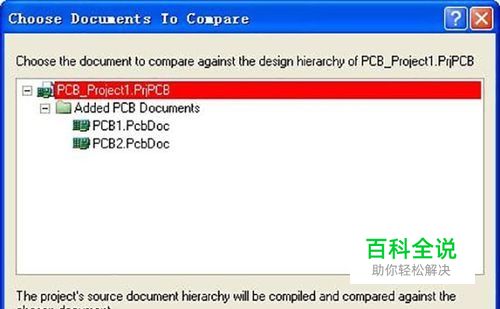

在原理图环境下，上面的菜单中选择 Project->Show Differences，弹出Choose Documents to Compare对话框：
- 03

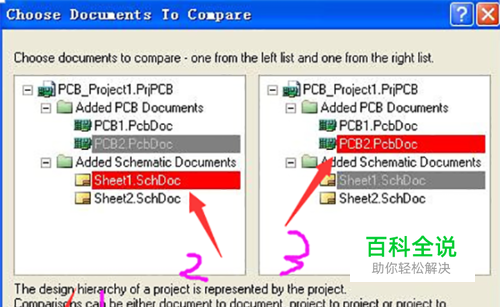

勾选Advanced Mode，在其中一个选择Sch，并在另一个中选择对应的PCB文件，如下图
- 04

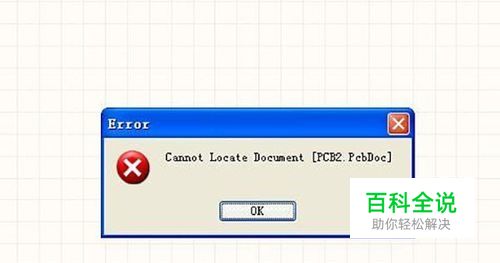

这时可能会弹出如下错误，是因为没有保存文件，只要将文件保存一下就好了。
- 05
在上一步点击OK之后，将会弹出原理图与PCB图差异的对话框。
- 06

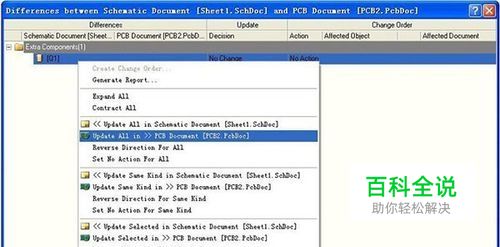

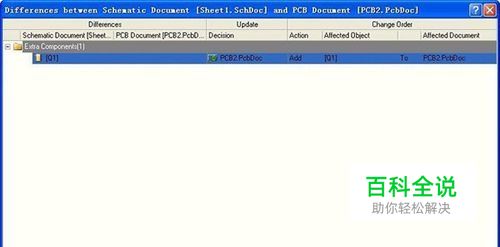

右击鼠标选择Update all in>>PCB Document，把所有PCB中与Sch的不同的地方都从Sch转到PCB中。可以看到在未执行这一步之前，Create Engineering Change Order按钮为灰色。
- 07

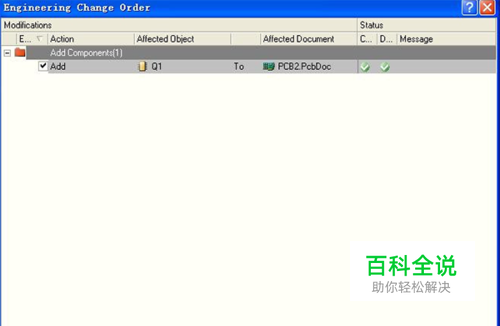

点击Create Engineering Change Order。 这时出现Engineering Change Order窗口，之后的操作跟Design->Update PCB Document xxx.PcbDoc一样。
- 08
点击Validate Changes 按钮
- 09
此时Execute Changes按钮已经变为黑色，按下Execute Changes按钮更新PCB。
