caxa如何造一个内六角扳手?

内六角扳手是笔者接触较多的一种工具,
之前也写过一些其他三维软件造内六角扳手的指南,
caxa实体设计是国产的三维软件,
一直没怎么写,
那么,
今天就写一篇国产软件caxa造内六角扳手的指南,
有兴趣的可以看看,
没兴趣的请忽略。

操作方法

  • 01

    如下图所示, 打开caxa实体设计软件之后, 新建一个设计环境, 软件默认的文件名为“设计1”。

  • 02

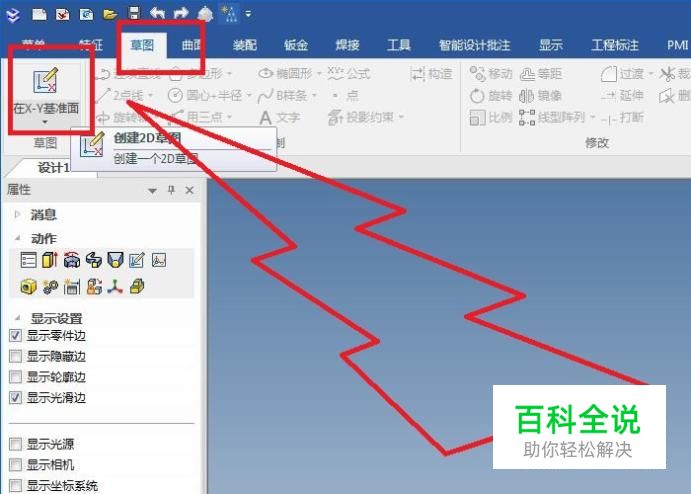

    如下图所示, 在标题栏中点击“草图”, 然后在草图工具栏中点击“在X-Y基准面创建2D草图”。

  • 03

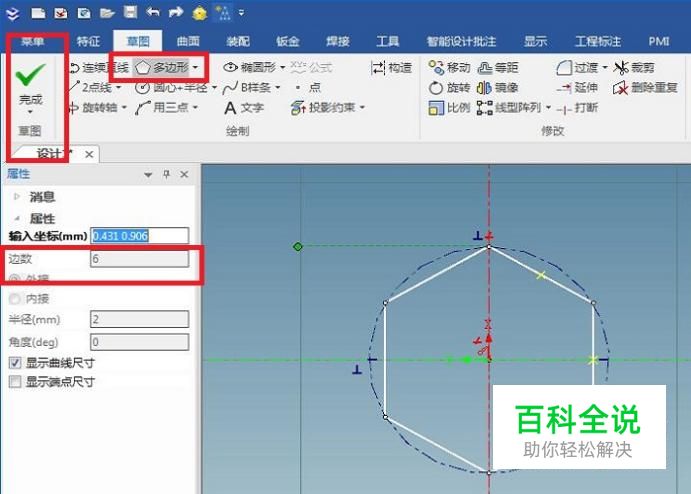

    如下图所示, 进入到2D草图界面, 首先在工具栏中点击“多边形”图标, 然后看左边的“属性”, 然后在右边草图区域用鼠标左键点击坐标原点, 然后在左边属性中设定边数为6, 半径为2,回车, 最后点击工具栏中的“完成”, 退出草图。

  • 04

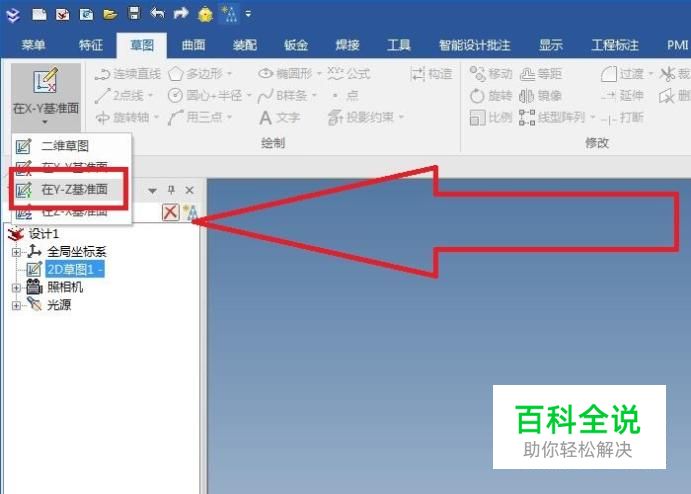

    如下图所示, 继续创建草图, 这次是“在Y-Z基准面创建2D草图”。

  • 05

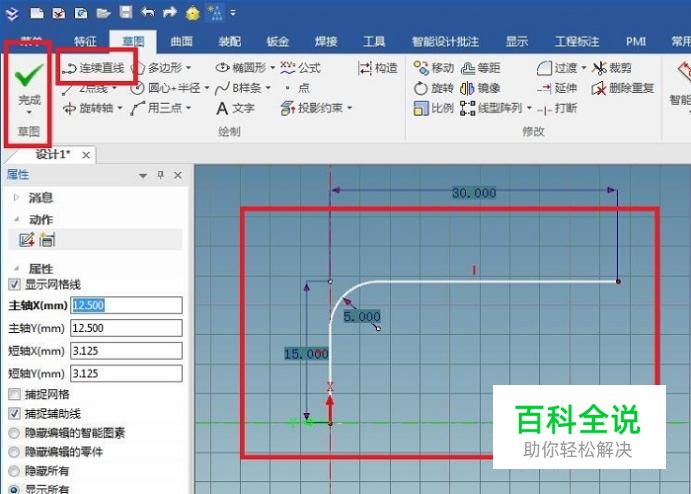

    如下图所示, 点击草图工具栏中的“连续直线”命令, 以坐标原点为起点向上画一条长15的竖直线段, 然后向右移动鼠标画一条长30的水平线段, 再然后点击工具栏中的“圆角过渡”图标, 在两条直线相交处画一个半径5的倒圆角, 最后点击工具栏中的“完成”, 退出草图。

  • 06

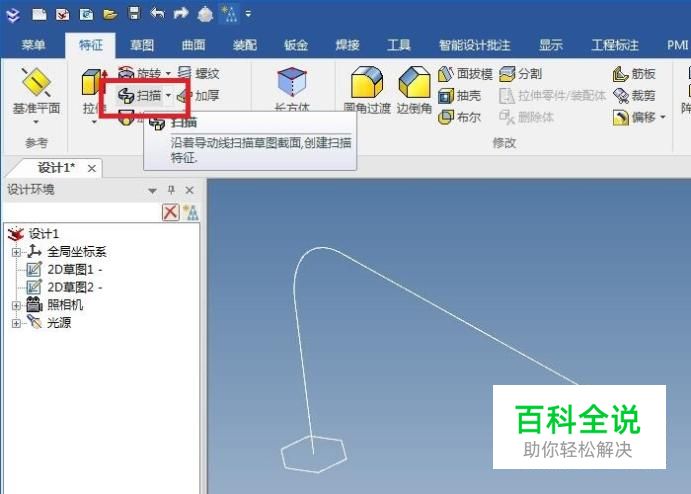

    如下图所示, 又回到了特征工具栏, 在其中找到“扫描”图标, 点击它。

  • 07

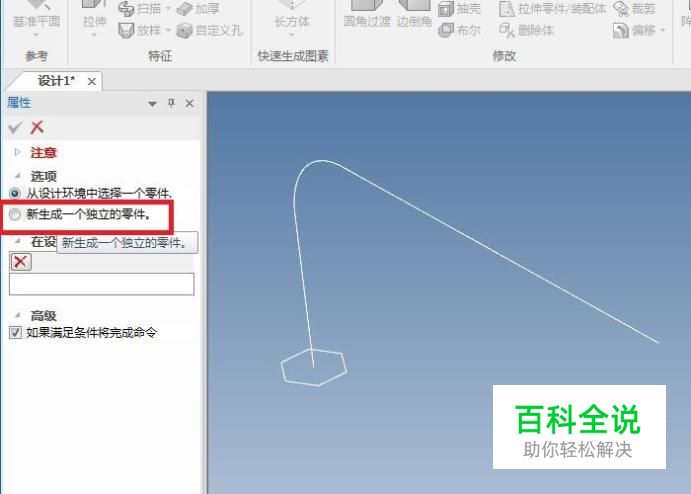

    如下图所示, 根据属性栏中的提示, 我们点击“新生成一个独立的零件”。

  • 08

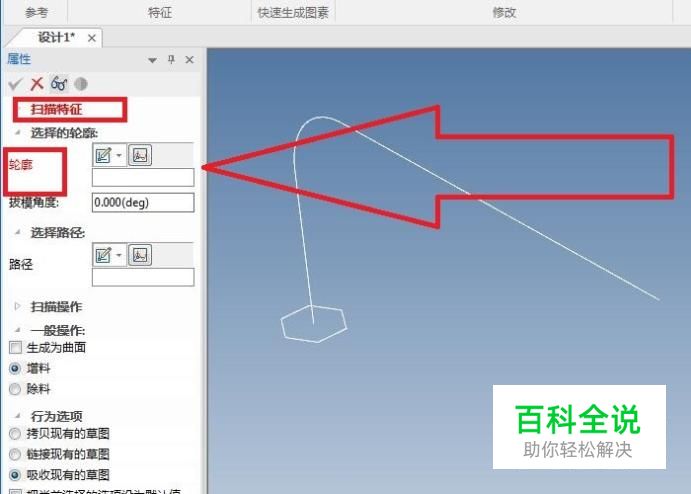

    如下图所示, 属性栏变了, 出现了“扫描特征”, 然后, 首先要我们设置的是“轮廓”。

  • 09

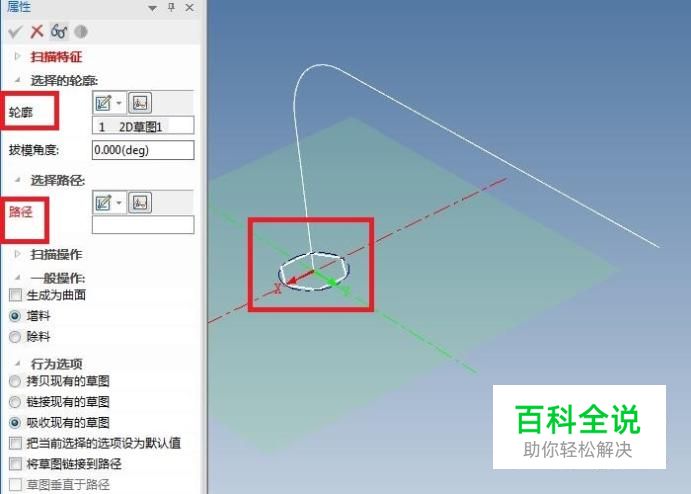

    如下图所示, 不出意外, 轮廓一栏我们所选是“正六边形草图”, 然后, 属性中就提醒你, 下一步要选择“路径”。

  • 10

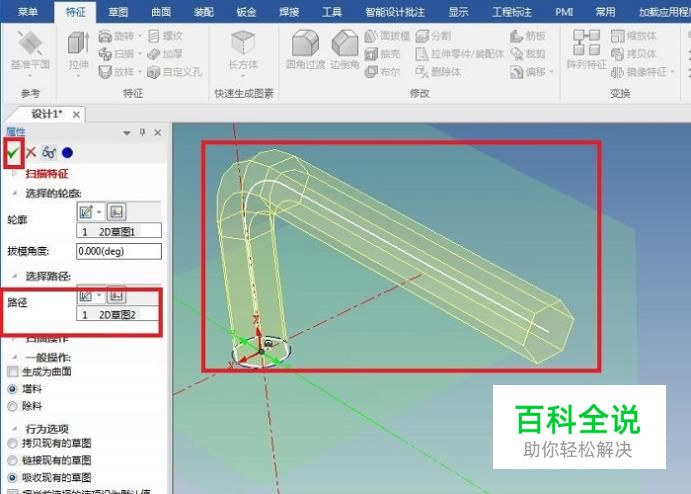

    如下图所示, 路径一栏我们就选择那个用“连续直线”命令画成的线段, 然后预览效果就出来啦, 然后我们就要打√了。

  • 11

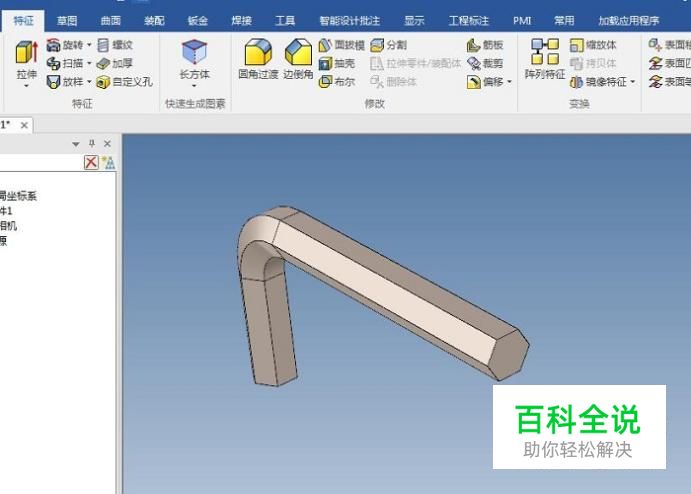

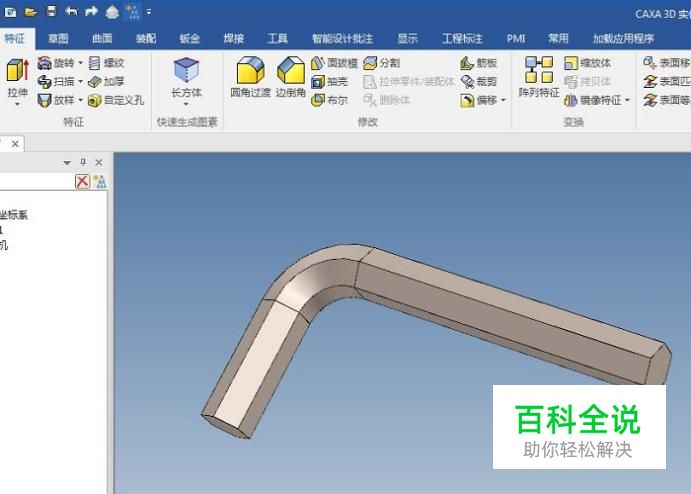

    如下图所示, 当我们上一步在属性中打√之后, 一个内六角扳手就造出来了。
