poe供电交换机如何解决安防需求?
操作方法
- 01

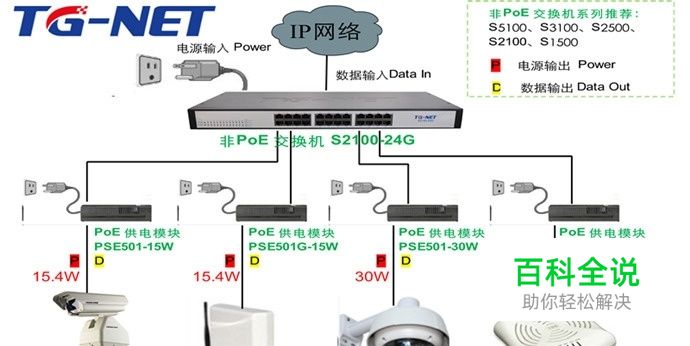

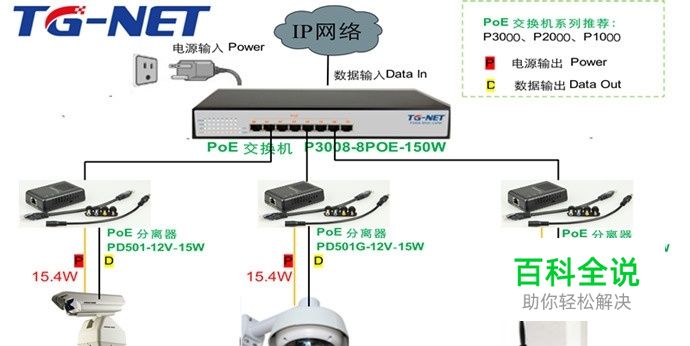

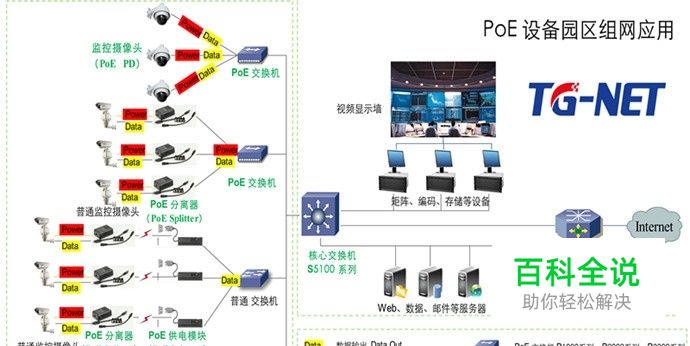

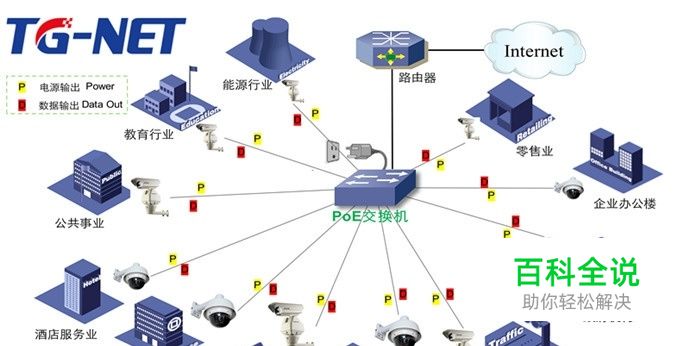

一、 前景分析 随着平安社会、和谐社会概念的普及推广,各行各业的视频监控系统应用规模越来越大,动辄有覆盖一个城市、甚至覆盖全国的需求。要实现一个城市的关键视频监控信息点联网覆盖,甚至多个城市级联共享以及向上接容; 在这个应用背景下,新型的IP摄像头相比传统模拟摄像头的优势就逐渐体现出来,其具有数字化性质,使算法的执行变得简单直接,它可以“聪明地”选择最适合的用于视频采集与传输的压缩技术。例如,如果识别出对象是人,则摄像头可以拉近侵入者的面孔,拍下高清晰度照片,将照片压缩成JPEG文件,然后发送到相应存储区域,或者在所违反的规则需要立即响应的情况下将该文件发送到安全人员的PDA。它还可以利用现有的IP网络,从而无需安全技术专用的基础局端。据统计,从05年到09年网络摄像头市场成几何级增长,到2010年已经增加了数十倍。目前网络摄像头仅占安防摄像头市场的3%左右,业内人士预估,截止2015年网络摄像头市场份额有望达到50%。在网络摄像头市场,使用POE标准的摄像头产品以其安装方便、网络结构简单、图像质量好等特点逐渐被市场认可。随着网络摄像头份额的增大,配套的POE产品的比例也会随之加大,预计到2015年,中国POE市场将达到五亿人民币。 二、 解决方案 说明: 从上图可以看出,安防行业的POE产品已经遍布交通、金融、教育、能源、酒店、超市等各行各业。 说明: 监控网络推荐使用TG-NET以下产品: a) 千兆IP摄像头接入处:P3000系列全千兆POE交换机; b) 百兆IP摄像头密集部署处:P2000系列百兆/千兆POE交换机; c) 百兆IP摄像头零散部署处:P1000系列百兆POE交换机; 办公网络推荐使用TG-NET以下产品: a) 核心网络:S5100万兆三层交换机或S3100全千兆管理型交换机; b) 各片区楼层:S2500全千兆汇聚安全型交换机或S2100全千兆环路监测安全型交换机; c) 个别用户密集处需扩展端口:S1500全千兆普通型交换机; 普通交换机接入网络需改造为POE方案时可配套以下PSE供电模块: a) PSE501-15W支持百兆不超过15.4W的终端; b) PSE501G-15W支持千兆不超过15.4W的终端; c) PSE501-30W支持百兆不超过30W的终端; d) PSE501G-30W支持千兆不超过30W的终端; 如下图所示: 当POE网络个别终端不支持POE供电时可选择以下PD供电分离器: a) PD501-12V-15W支持百兆不超过15.4W的终端,可调节输出电压5/9/12V; b) PD501G-12V-15W支持千兆不超过15.4W的终端,可调节输出电压5/9/12V; c) PD501G-12V-30W支持千兆不超过30W的终端,可调节输出电压5/9/12V; 如下图所示 三、 产品优势 支持IEEE802.3at(30W)标准,兼容IEEE802.3af(15.4W)的受电设备(PD); 打破传统方式,通过网线不仅仅能传输数据还可以传输电力; 能自动检测识别符合IEEE 802.3at及IEEE802.3af标准的受电设备; 先进的自感知算法只为IEEE 802.3af/at标准的终端设备供电,不需去担心会损坏私有标准的POE或非POE设备; POE交换机支持端口供电优先级,保证网络关键节点的持续供电; 网线供电传输路离最长可达100米,可灵活扩展网络而不受电力线布局限制,轻松将无线AP、网络摄像头等终端设备挂在墙壁高处或天花板上; POE交换机内置PSE供电模块设计,安装简单,即插即用; 具有高安全性防电源突波设计; 具备短路保护作用,当有大的电流和其它电力故障时,它将启动短路功能切断供电,防止烧坏设备并可避免由线路故障或安装错误引起的网络故障; 节能环保,支持自动待机模式和线缆长度侦测功能,即端口未连接时自动待机节省能源,网线长度小于10米时,提供更低的传输功率; 管理型POE交换机采用集群技术,支持多台设备堆叠,利用统一的IP地址进行集中管理,节省地址资源; PSE供电模块特殊的并排连插设计,可无限串联多个供电器,方便收纳; PD供电分离器通过5V/9V/12V等多种输出轻松安装非POE终端接入POE网络; PD供电分离器四种规格DC转换头的贴心设计,可满足多种接入设备; POE监控网络没有盲点,可以将IP摄像头安装到网络可以达的任何地方,后期改网,维护非常方便; POE监控网络支持集中式和分布式网络存储,扩容极其简便,可以根据需要随时扩容,存储设备可以分布在网络的任何地方,可以灵活地制定存储备份策略;
