拾音器与各种接头的接法
无论是新安装的监控系统还是在原有监控系统上的升级。用户在自己安装过程中总会碰到各种接头的接线问题。
操作方法
- 01
伴随着音频技术的进步与用户对监控系统的需求，音频监控已经成了监控系统中不可或缺的部分。无论是新安装的监控系统还是在原有监控系统上的升级。用户在自己安装过程中总会碰到各种接头的接线问题。下面就从平时常用到接头的接线方式做一个介绍，希望能对读者有帮助。
- 02

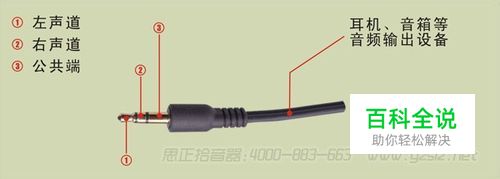

一:3.5接头 3.5接头是音频接口最常见的接头，一般来说3.5接头分为：二芯插头与三芯插头；二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。而拾音器是直接接输出设备，也就是说是接到耳机（有源音箱）上直接输出。 当拾音器黑线和白线接入 1、2时等于立体声（左右声道一起） 1、3时等于L（左）声道 2、3时等于R（右）声道 耳机3.5接头结构图如下：
- 03

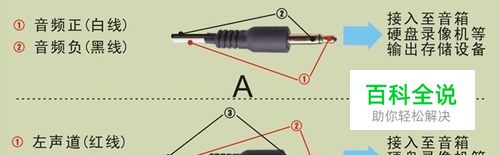

或者接到麦克风3.5后端的两芯线上直接输入到其他设备（硬盘录像机、电脑主机line in）的3.5接头上。 A部分为二芯插头 接线时将拾音器白线接入1(图中白线)、拾音器黑线接入2(图中黑线)。 B部分为三芯插头 接线时可将拾音器黑线接入至3(图中黑线)、拾音器白线接入至1(图中红线)或者2(图中白线)；或者将1、2两线宁在一起共同接入拾音器白线。 麦克风3.5接头结构图如下：
- 04

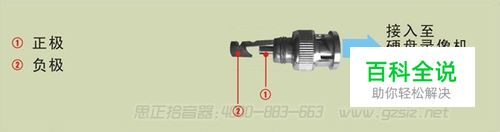

二:BNC接头 BNC接头一般用于硬盘录像机的音视频输入端口。接线时可将拾音器白线链接至1；拾音器黑线链接至2。具体图片如下：
- 05

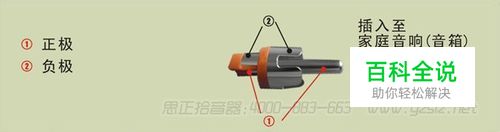

三:莲花接头 莲花接头是音频线的基本模式，一般用于较大型的家用音响(音频输出)设备上。接线时可将拾音器白线链接至1；拾音器黑线链接至2。 莲花插头图片如下：
