旧台式机电脑如何变废为宝DIY制作为USB充电坞站
我们知道旧台式电脑闲置家里比较占地方,卖掉也不值几个钱,何不动手改造一下,让其变废为宝呢?本文分享给大家怎样废物利用一个闲置的台式机电脑,让其变身一个超级USB设备充电坞,并且自带散热功能。
1、分解拆离无关硬件,并作USB供电测试
- 01

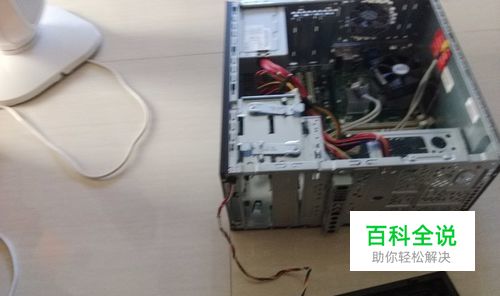

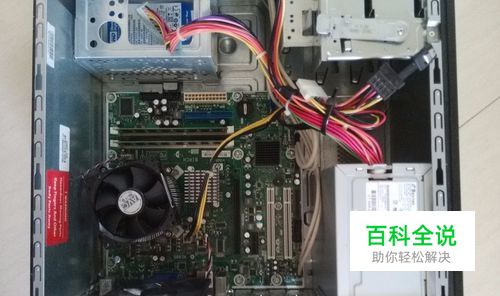

首先,我们打开台式机电脑机箱的后盖。
- 02
将其中不需要用的设备,从主板上取下。 例如:内存条、硬盘、CPU、主板电池,以及一些连接线
- 03

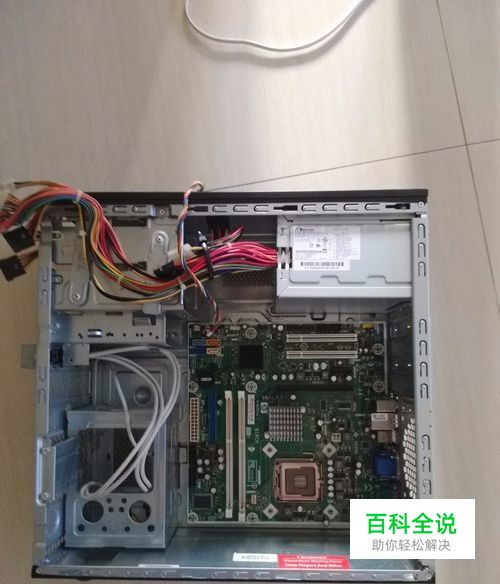

只保留最基本的物件,例如:电源、主板、风扇等。
- 04

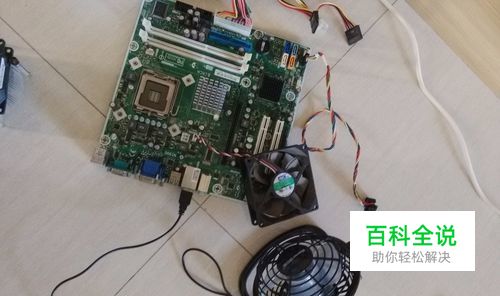

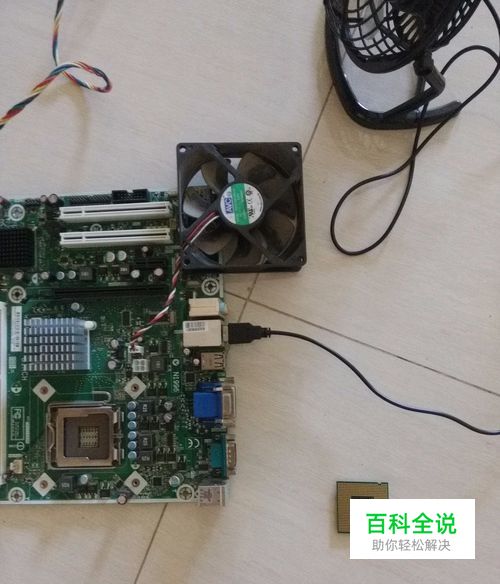

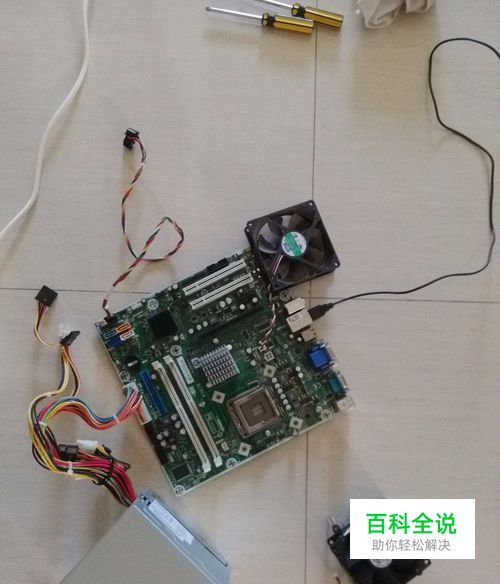

下面,我们连接好一个USB设备,用来测试在部分硬件拆离后,USB接口是否能正常使用。
- 05
因为不同的电脑主板有一些差别,有些主板缺少CPU风扇,或者缺少主板CMOS电池,就拒绝工作。
- 06
USB供电测试成功之后,就可以放手再改造了。
2、台式机电脑机箱再改造
- 01

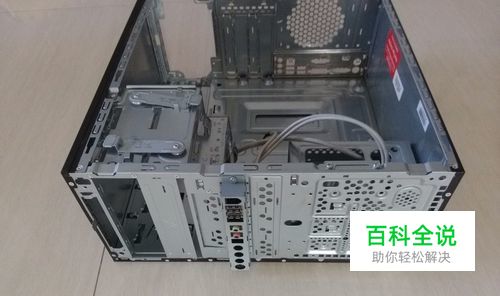

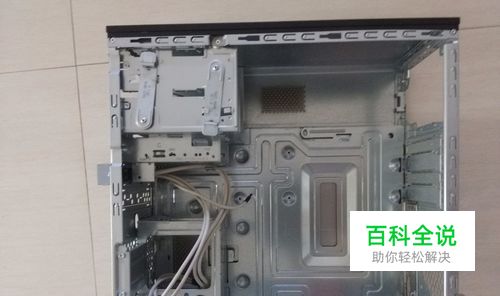

将台式机机箱中的零件全部分离后,得到一个空机箱架子。
- 02
由于年久未用,可能机箱里面灰尘较多,这时可以对机箱做清洁工作。 对于这个纯钢板架子,完全可以用清水冲洗,然后充分晾干或晒干。
- 03

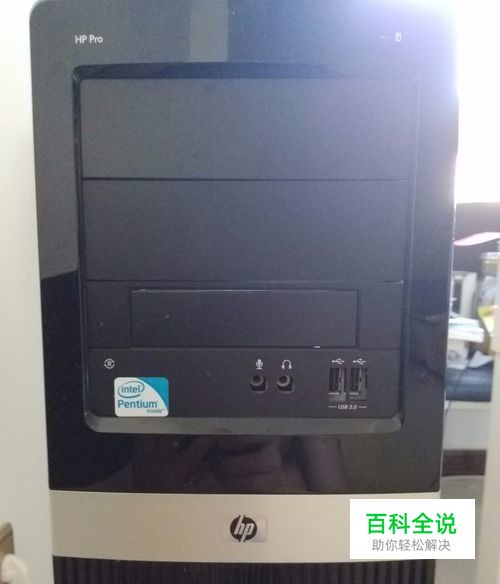

机箱前方USB接口附近,常常有些空间(例如:光驱口、插卡槽等) 可以用来放置我们需要USB充电的移动设备,如手机等。 因此,可以将前面板(塑料材质)小心摘下。
- 04

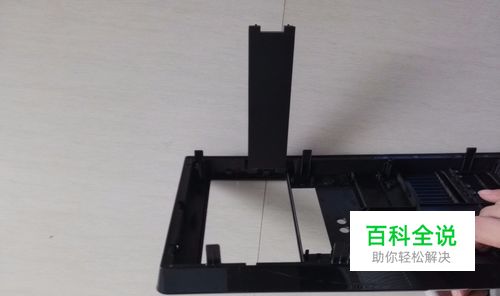

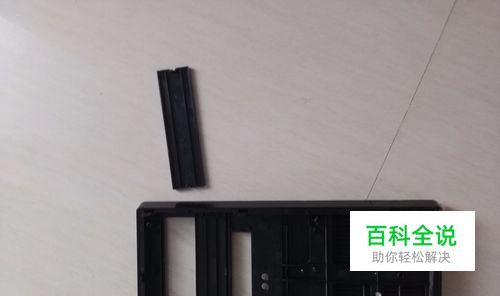

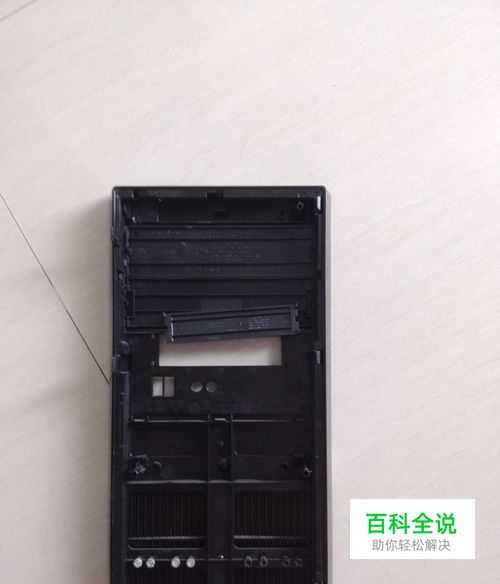

从塑料板背部,尽可能多地轻轻拆开塑料片,留下多个置物空间。
- 05
塑料面板可以只开启一边,而不是全部取下,这样方便不使用USB接口时,可以关闭面板,起到防尘作用。
- 06
当然,也有些台式机前置面板的塑料片,不是可以反复利用的设计,容易扯断,防尘面板就无法实现了。
- 07

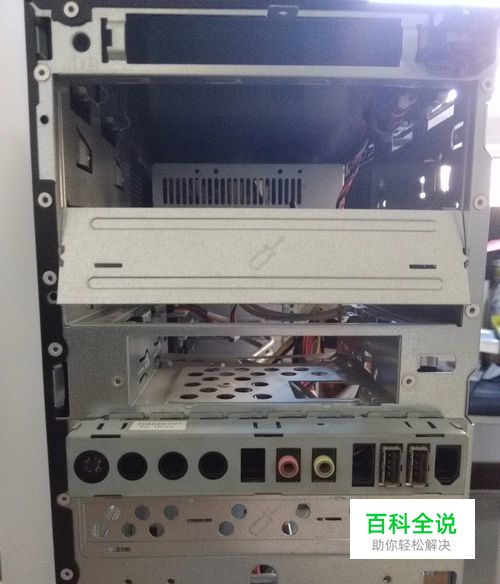

机箱前面可拆离的铝板,也可以拆除。
- 08

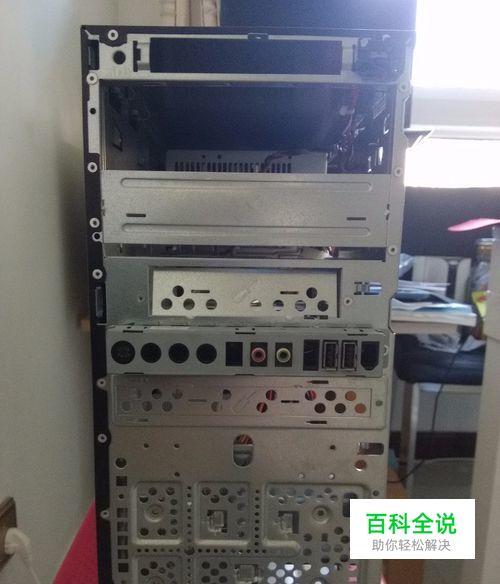

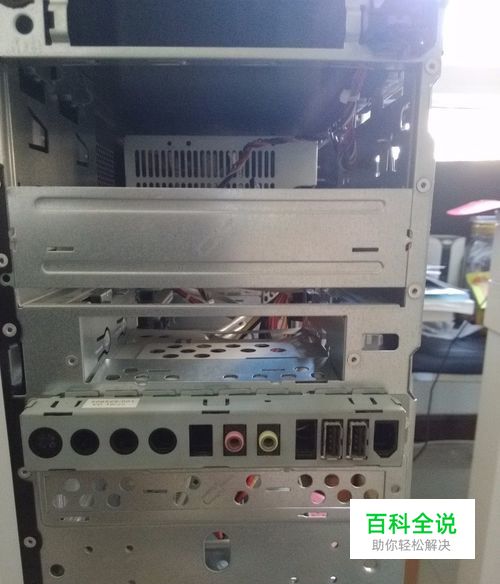

这样可以方便多放置一些充电设备。
3、重新连接零部件,组合成USB充电坞
- 01

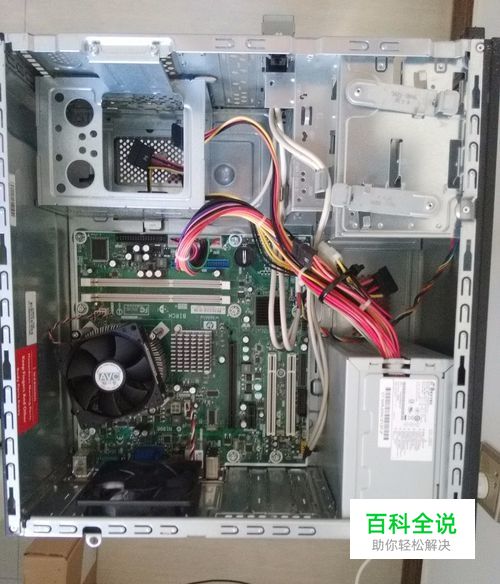

下面将主板、电源重新用螺丝固定在机箱上。不建议随意改变这些物件的位置,因为机箱是专门设计好固定他们的位置的。
- 02

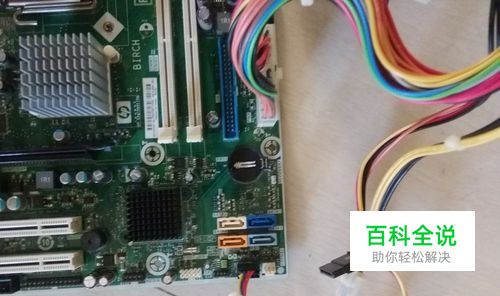

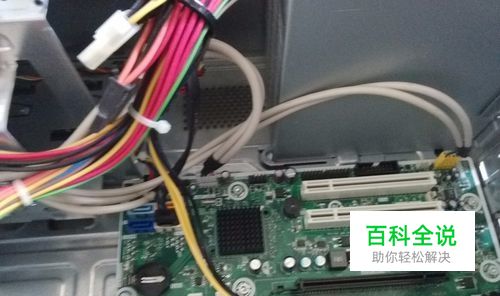

把相应连线(例如,风扇连接到主板的电线)连好,如果记不清连线的接口应该接在主板哪个位置, 可以在主板上慢慢查找一些文字提示(一般主板电路板上会印刷CPU FAN等字样),或者一一测试接口(一般主板上的接口针头都是带方向,防插反的)。
- 03

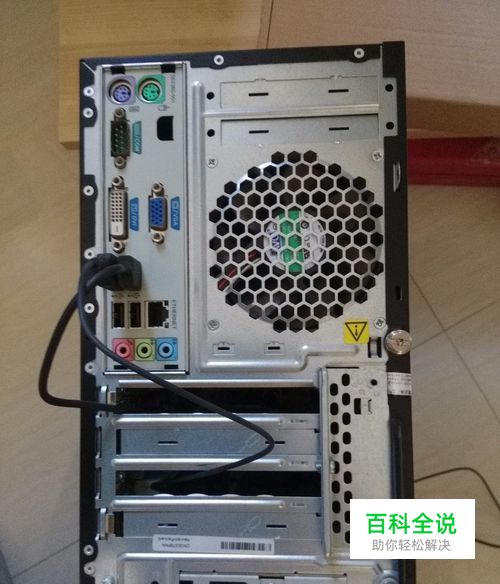

然后将若干条USB充电线,连接到机箱后面的USB接口, 注意,线从机箱内部走线,走到机箱前面板,这样方便在机箱前面即可进行USB线的插拔。
- 04
然后把机箱侧板盖好。有时为了方便散热(尤其是酷暑夏天),不盖问题也不大。当然为安全和美观起见,还是要盖上,尤其要避免小孩碰到或水溅到电路板。
- 05
最后把前面的塑料板,再次盖上,压紧。
- 06

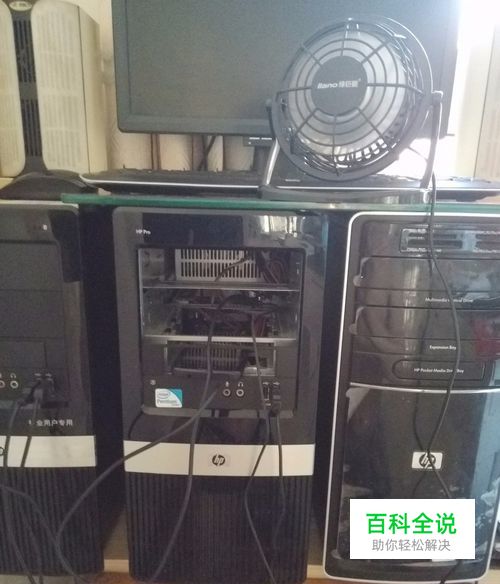

最后,上一下最后的成品图,台式机改造的一个充电坞,按下机箱电源开机后,支持最多6个USB设备同时使用。
