如何用SolidWorks画滚子链

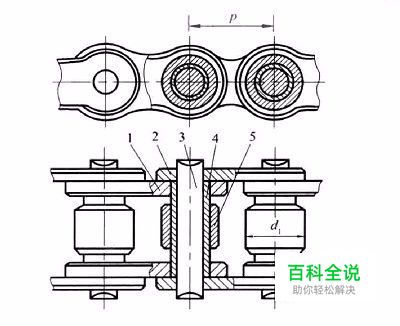

在此之前大家要先了解滚子链的基本结构。滚子链由内链板、外链板、销轴、套筒、滚子组成。这样方便大家在绘图时的理解。接下来就可以开始画简化的滚子链了!
操作方法
- 01

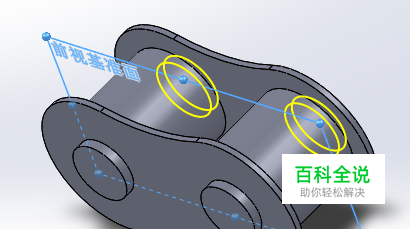

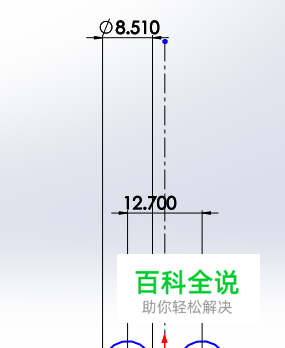

直接进入正题！首先在草图上画出两个大小相同的圆，给出必要的尺寸。拉伸得到滚子。
- 02

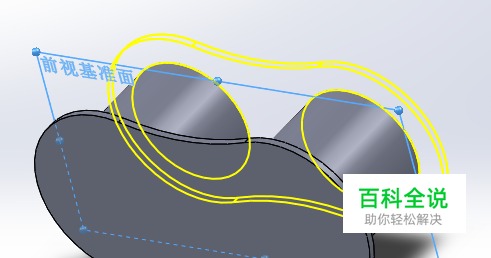

在一对滚子所在平面建立草图，绘制出链板的草图，如图所示。然后拉伸得出滚子一侧链板。
- 03

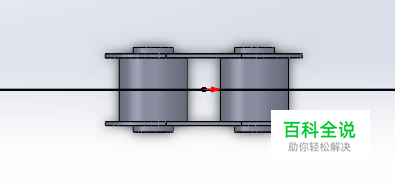

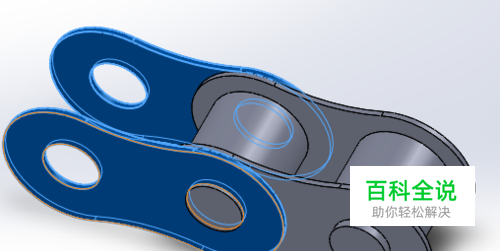

使用镜像指令，为滚子另一侧添加链板。
- 04

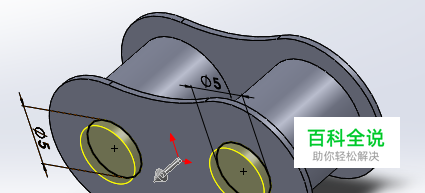

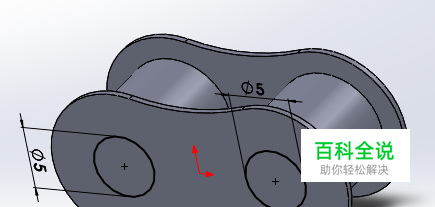

为链板添加销轴外型。在链板上画两个圆，拉伸得到销轴外型。然后使用镜像指令得出对称的销轴外型。
- 05

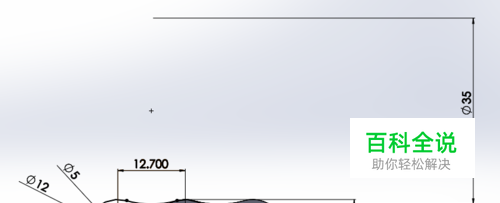

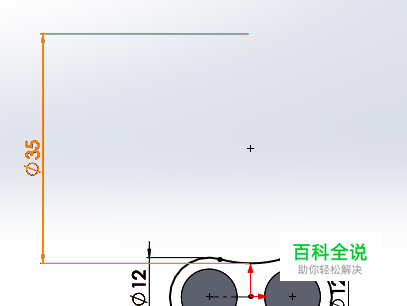

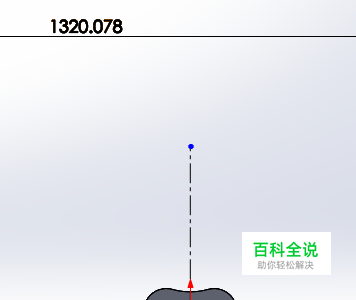

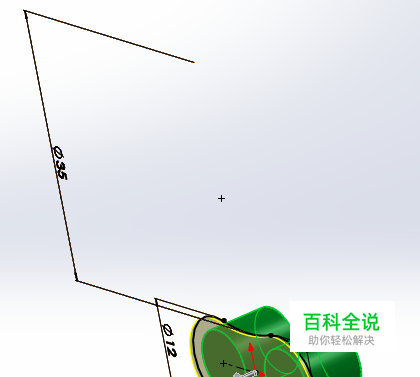

接下来我们可以考虑一下链条的整体外型了。根据所需要的链条的尺寸，在草图中初步画出对应的整体轮廓线，然后退出草图。
- 06

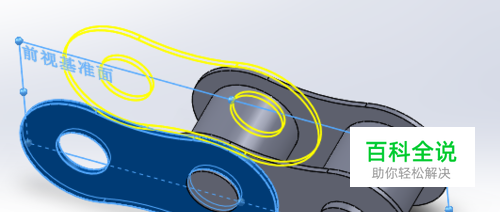

下面我们需要再添加一对链板——外链板。画出草图，拉伸，镜像，得出了如下模型。
- 07

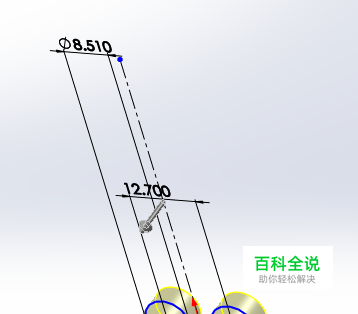

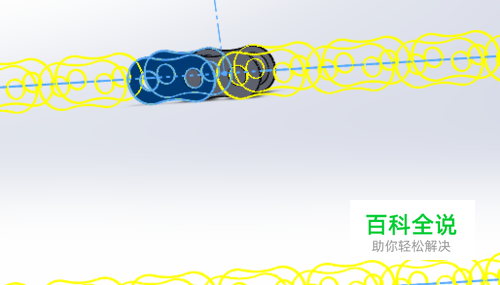

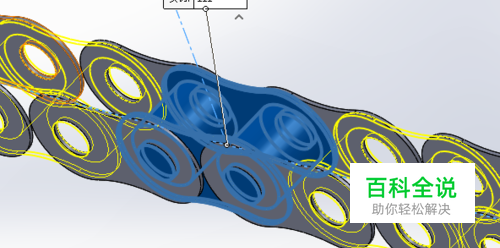

好了，接下来就差最后一步就大功告成了！ 点击插入——阵列\镜像——曲线驱动的阵列 选中之前画好的轮廓线草图，选择实体并给定合适的参数，即可得到的滚子链。
- 08

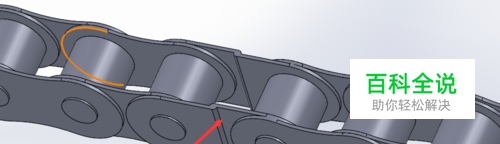

注意：只有参数精确合适才能保证阵列出的链条完美衔接，如果出现最后两个滚子链不能准确连接在一起，那么可以重新计算得出精确的参数再建模。如果感觉计算困难，而且滚子链的精确度对读者接下来做的工作影响不大，那么也可以对模型进行小范围修改，如图。
