CAD中如何将图层整体后置?
在复杂的cad图案中,有时候我们需要把某个图层整体后置。那么怎样做才最科学快速呢?下面为大家分享我的,希望对大家有帮助。
操作方法
- 01

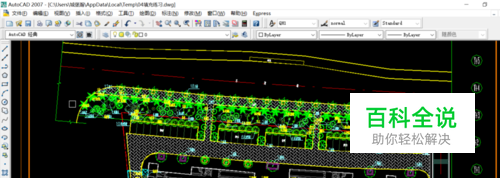

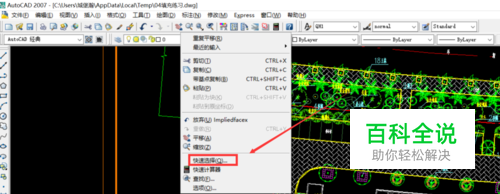

如图所示,人行道铺装我们需要把它后置。那么我们可以首先点击右键,在弹出的菜单栏中选择 快速选择 选项。
- 02

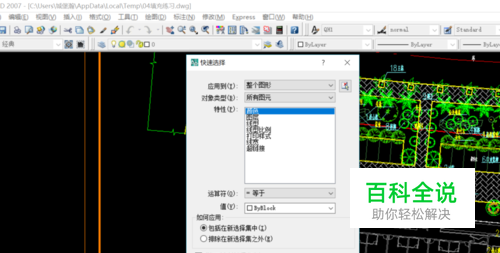

点击快速选择会弹出如图所示菜单栏。在对象类型一栏中选择 图案填充。(因为我们的人行道铺装属于团填充)
- 03

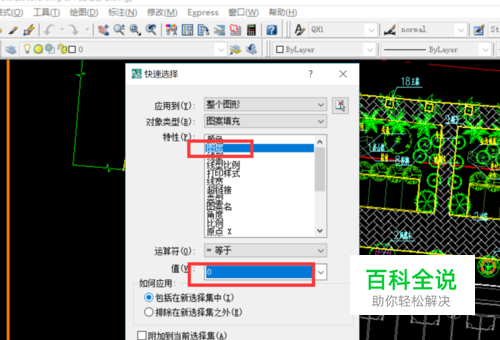

在特性一栏中选择 图层,并且在下方 值 选项栏中选择人行道铺装所在的图层。如图所示。
- 04

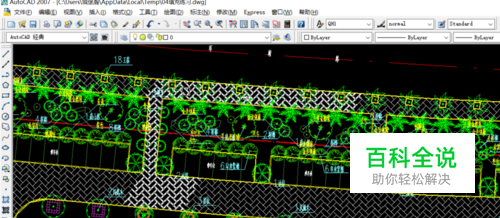

这时候我们点击确定,你会发现所有的人行道铺装都被我们选中了。
- 05
这时候点击右侧工具栏下方的图案后置选项。如图所示。
- 06

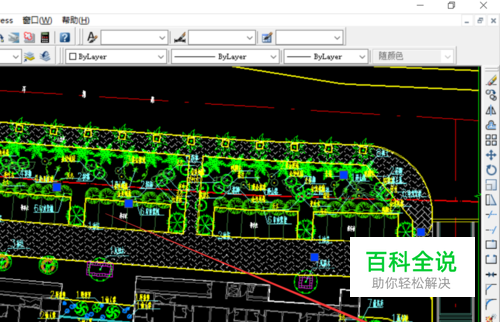

这个时候我们会发现所有人行道铺装已经被后置了,一些标注字体等不再受人行道铺装干扰了。
