室内平面图的房间标注

通过本的操作，让读者掌握文字样式的创建和设置，再讲解单行文字的使用方法，为后面更好地学习cad室内装饰设计打下基础。

操作方法

  • 01

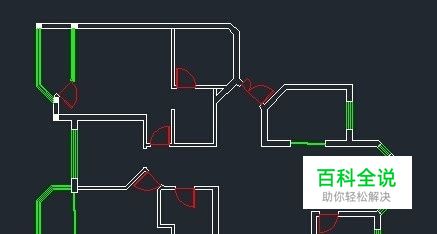

    正常启动autocad2013软件，选择“文件|打开”菜单命令，将名为“室内平面图.dwg”文件打开。

  • 02

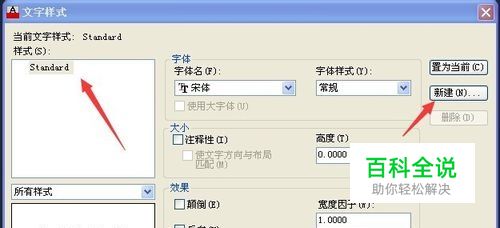

    选择“格式|文字样式”菜单命令，将弹出“文字样式”对话框，可以看出只有当前默认的“standard”文字样式，单击“新建”按钮，将弹出“新建文字样式”对话框，在“样式名”文本框中输入名称为“图内说明”，并单击“确定”按钮。

  • 03

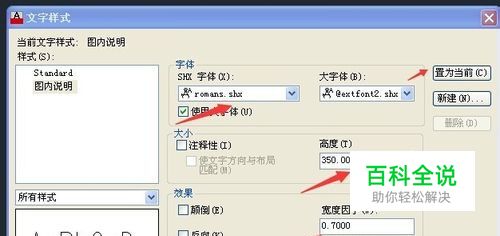

    此时即可在“样式”列表框中显示出已经新建的文字样式“图内说明”，这时设置字体为“tssdeng.shx”，勾选“使用大字体”复选框，并在“大字体”中设置字体为“tssdeng.shx”,再设置高度为350，宽度因子为0.7，然后依次单击“应用”、“置为当前”和“关闭”按钮。

  • 04

    这时，用户在特性工具栏中可以看出当前的文字样式为“图内说明”。

  • 05

    在命令行中输入或动态输入[dtext]命令，其快捷键命令为[dt],这时命令行将显示如下提示，然后分别在指定的房间中心位置设置输入相应的房间名称。至此，该室内平面图的房间名称标注已经完成。
