caxa3D实体设计中的包裹偏移命令怎么使用？
caxa3D实体设计中的包裹偏移命令怎么使用？
这里以“在圆柱侧面上创建实体文字”为例进行讲解。
操作方法

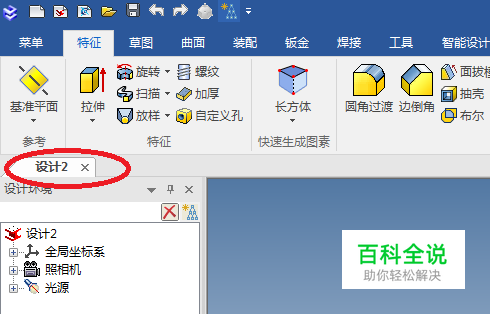

- 01
如下图所示， 打开caxa3D实体设计2018软件， 新建一个空白模板的设计环境。
- 02
如下图所示， 1、点击标题栏中的“草图”， 2、点击工具栏中的“在X-Y基准面”创建2D草图， 3、进入到草图环境，点击工具栏中的“圆心+半径”，画圆， 4、点击“智能尺寸”标注圆半径50， 5、点击“完成”退出草图。

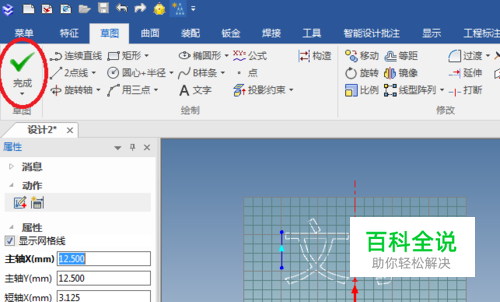

- 03
如下图所示， 1、点击“在Y-Z基准面”创建2D草图， 2、点击“文字”图标，在草图工作区域输入“文字”， 3、点击“完成”。

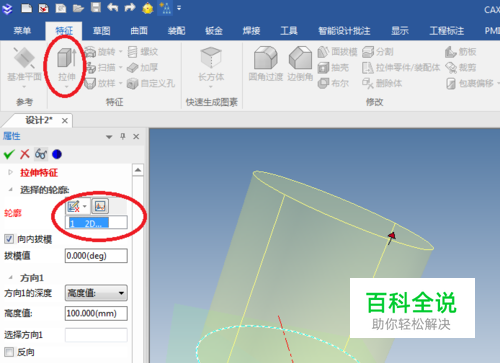

- 04
如下图所示， 1、点击标题栏中的“特征”， 2、点击特征工具栏中的“拉伸”， 3、点击“新生成一个独立的零件”， 4、轮廓选择“圆”草图， 5、拉伸高度默认100就可以了， 6、点击“√”确定生成并退出。

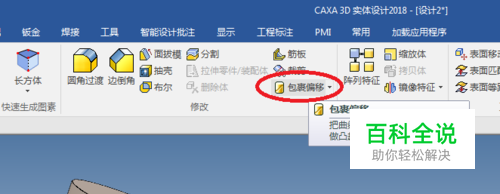

- 05
如下图所示， 重头戏来了， 点击工具栏中的“包裹偏移”图标，激活该命令。

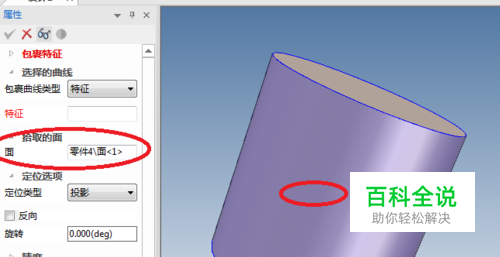

- 06
如下图所示， 拾取的面一栏选择圆柱体侧面。 ———— 说明一下，这里是选择圆柱体的侧面， 而且也只能选择圆柱体的侧面， 其他的面它都不认可。

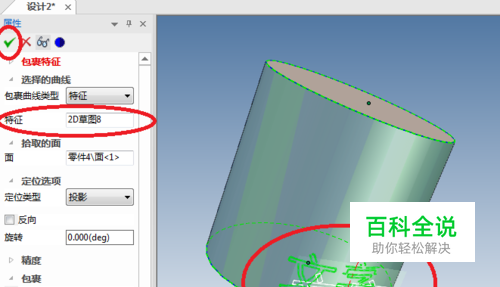

- 07
如下图所示， 选择的曲线一栏默认的曲线类型是“特征”， 我们选择文字即可， 然后点击“√”确定生成并退出。

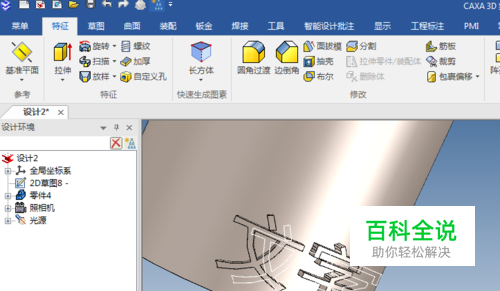

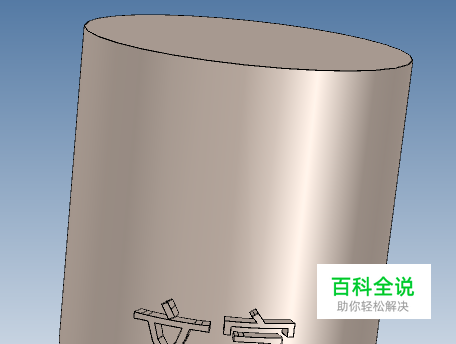

- 08
如下图所示， 包裹偏移操作完成了， 然后这个文字凸起也出现在了圆柱曲面上了。
