广联大安装算量软件如何定位分割图纸

现在的建筑工程当中如软件的应用也越来越广泛,不仅解放了许多劳动力还使得工程算量更加的系统化,工程量的大小可直接通过软件计算出来结果,用较短的时间计算出较大的工程量;今天来继续给大家介绍一下安装软件中电气如何定位分割图纸、

操作方法

  • 01

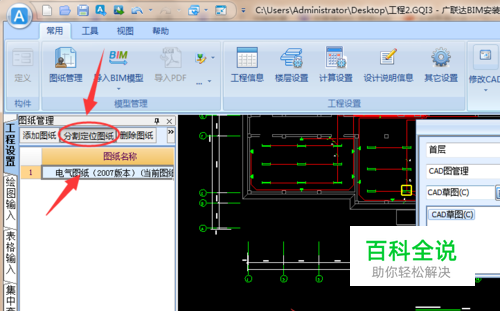

    第一,将工程图纸成功导入广联达安装算量软件以后,点击“ 定位分割图纸”,再 点击图纸名称;因为必须要保证每张定位分割的图纸在同一个轴网定位点上,所以我们选择焦点定位法,如图点击“ 焦点”

  • 02

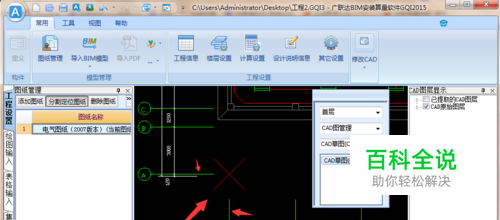

    第二,点击焦点以后,我们鼠标右键选择并点击两条轴网定位(图中共色 ×为定位点),且除系统图外 后面分割定位的每张楼层的图纸必须要选择和刚才同样的轴线;然后鼠标点击右键确定定位点即完成图纸定位。

  • 03

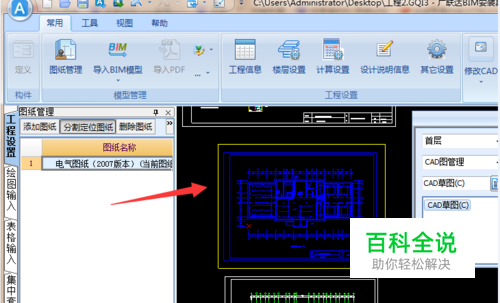

    第三,图纸定位完成以后需要进行图纸分割,根据下方提示如图我们鼠标左键拉框选择刚才的定位图纸(选择上的图纸为蓝色),然后鼠标点击右键确认

  • 04

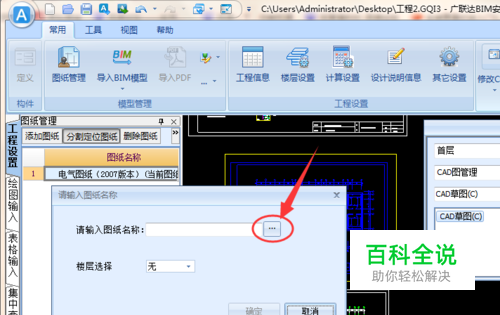

    第四,分割图纸时会弹出图纸名称对话框将分割的图纸进行命名,可自行命名也可以如图点击右方“ ...”提取原CAD图纸的名称

  • 05

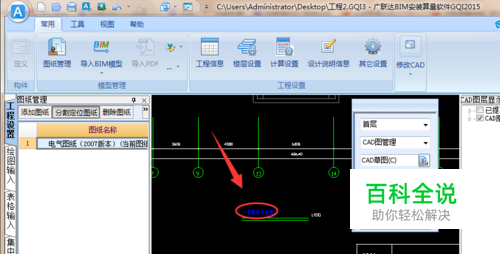

    第五,点击“ ...”会进入图纸当中,我们找到图纸下方的图纸名称,鼠标左键点击图纸名称(变蓝)右键确认即可提取完成

  • 06

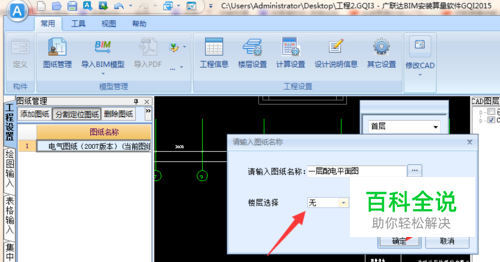

    第六,名称提取完成以后选择下方楼层,点击“ 楼层选择”进行楼层选择,最后点击确认完成该楼层图纸定位分割。

  • 07

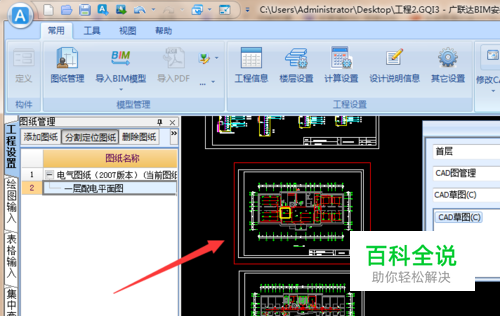

    第七,该楼层图纸完成定位分割以后,如图图纸外就会有红框出现

  • 08

    第八,需要算量的楼层完成定位分割以后,我们还需要将该工程的系统图进行定位分割,如图我们随便点击定位一个系统图进行定位,然后鼠标左键勾选整个系统图点击鼠标右键确定进行命名(同上提取图纸名称命名)。

  • 09

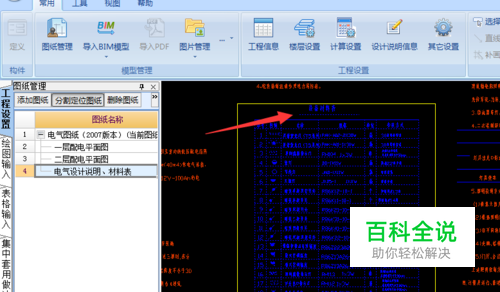

    第九,为了算量时软件识别图元,我们还需要将图纸的所有图例进行定位分割,方法还是同系统图,随便选择一个定位点右键确认,左键勾选整个图例右键确认提取或自行命名

  • 10

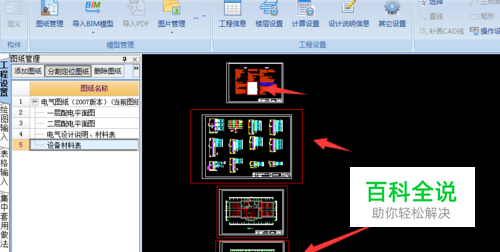

    第十,待所有要算量的楼层图纸、系统图、图例等都分割定位完成以后且周围都出现红框以后就可以进入下一步计算了
