revit中梁柱链接问题

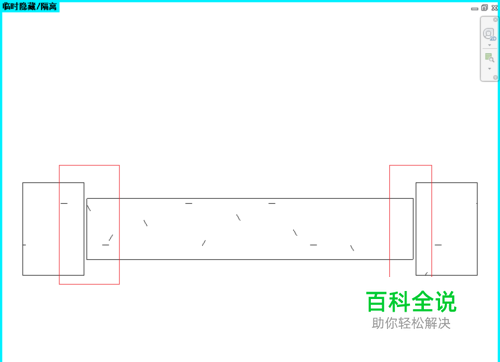

使用一些我们自己创建的族的时候,会遇到这样一个问题,明明画的梁在柱的中心线上,但梁柱之间还是存在缝隙!

方法 1

  • 01

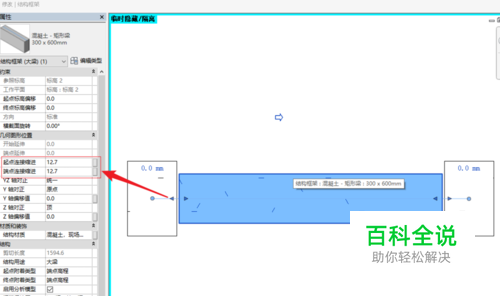

    单击梁构件,查看属性栏中的起点缩进量是否为0,若不是0,修改即可;

方法 2

  • 01

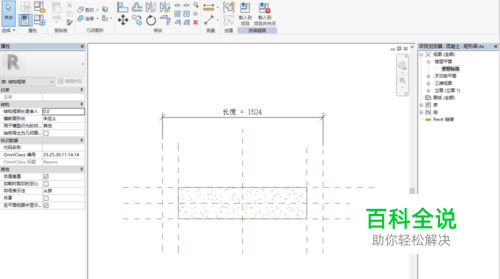

    双击梁进入族编辑环境,再点击平面视图,可以查看到梁的族样板中存在四个参照面,分别为,左、右、杆件左、杆件右;

  • 02

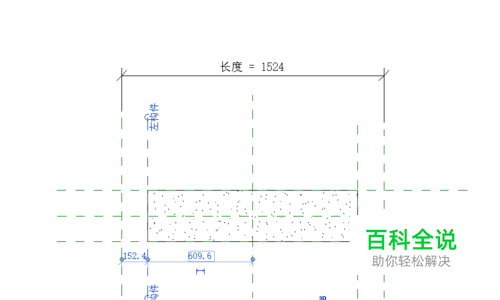

    删除内侧的杆件左,杆件右两个参照平面;

  • 03

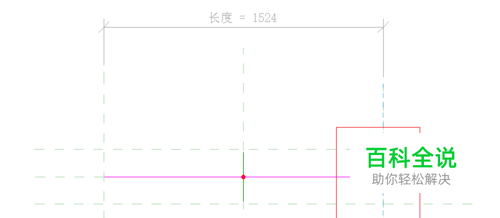

    双击梁,修改梁的放样路径,并锁定两端的端点到左右参照平面,将族载入项目即可。

    方法 3

    • 01

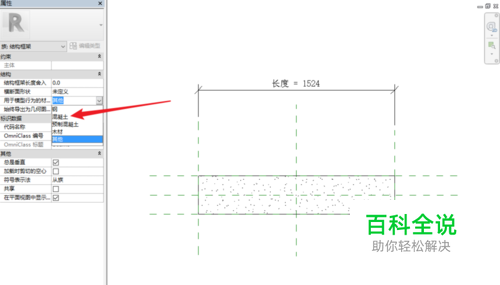

      修改族环境属性框内的"用于模型行为的材质",将默认的改为"混凝土"

      方法 4

      • 01

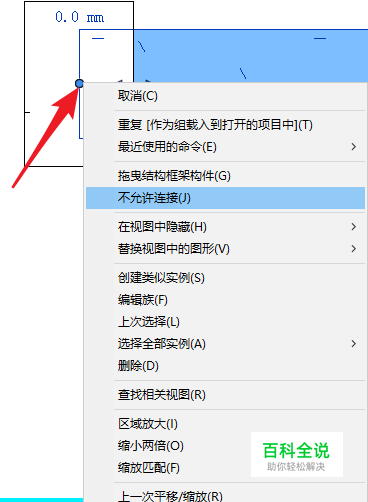

        若上述的方法都不好使,那只能手动选择梁端点的圆点,右键选择"不允许链接",这个工作量就很大了,一般不建议直接使用这一方法,什么情况使用,就是相交部位非垂直面!
