creo(或者proe)画钻石
钻石恒久远，一颗永流传。关于钻石的画法多种多样，本篇为大家讲解如何用creo画出钻石的三维模型，这是我用keyshot渲染出的效果图
操作方法
- 01

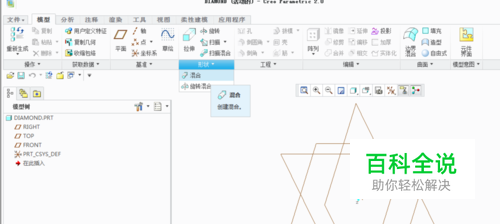

打开creo，新建一个part，使用混合命令。
- 02

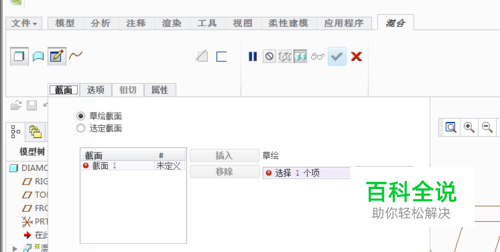

进行混合后，点击红色的截面，在截面下点击定义，来定义内部草绘
- 03
选择top面为基准平面，进入草绘后，点击对齐，来绘制第一个截面(这个截面是钻石最下面的一个点)，画好后打勾确认。选择top面为基准平面，进入草绘后，点击对齐，来绘制第一个截面(这个截面是钻石最下面的一个点)，画好后打勾确认。
- 04

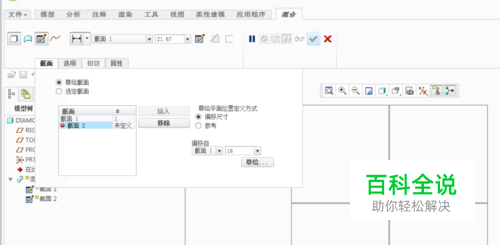

再次点击截面，输入偏移自截面1的尺寸为16，点击草绘，来绘制第二个截面
- 05

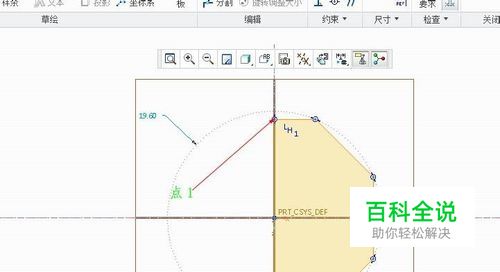

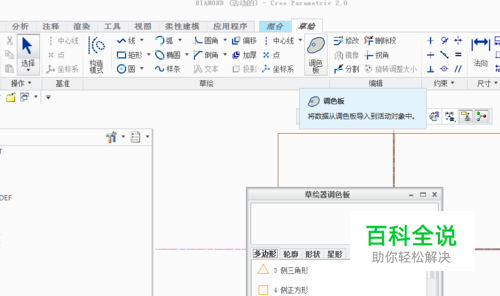

在草绘环境里点击调色板，在弹出的对话框中选中8边形，摁住左键拖出
- 06
将8变形的中点拖到坐标原点，输入8边形边长为15
- 07
然后删除8边形左边部分，用直线连接1，2两个端点，打勾画好了混合1
- 08

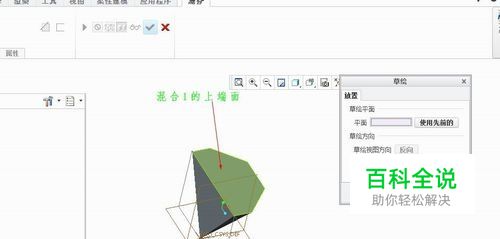

然后再混合，截面~定义，选择混合1的上端面为基准面来草绘 。
- 09

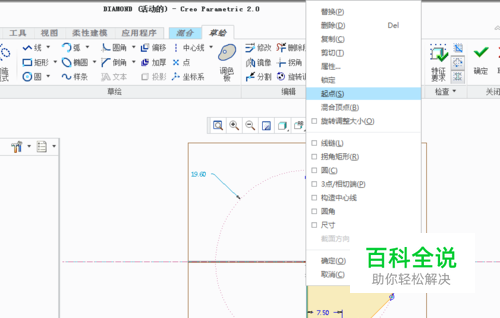

用投影选择链来画出八边形，在由点1，2组成的线段的中点（也就是坐标原点）打断（用分割打断），然后左键选中原点，再点击右键，选择为起始点。
- 10

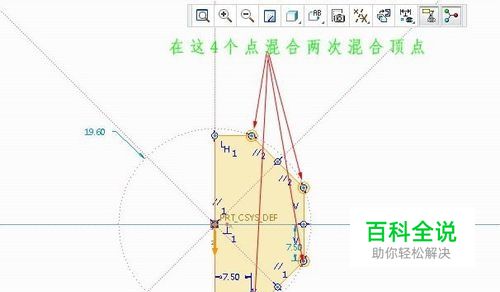

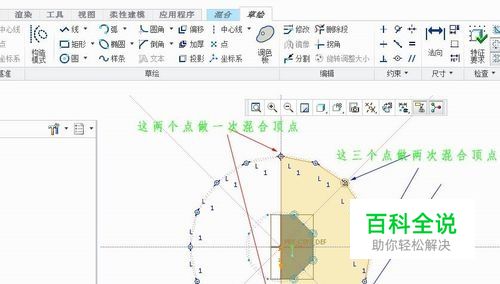

左键点击图中箭头指的点，再右键，选择为混合顶点，分别做两次混合顶点。然后绘制两条中心线（注意与边垂直），将交点打断
- 11

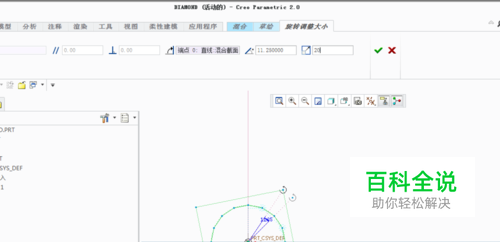

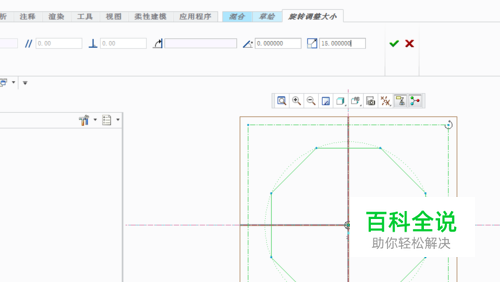

然后画截面2，与截面1的距离为28，调色板拖出十六边形，将中心拖至原点，输入旋转角11.25度，边长20。
- 12
删除十六边形左边，连接两个端点，中心（也就是坐标原点）打断，将原点作为起始点，做需要混合顶点的点，如图，打勾，混合2画好了。
- 13

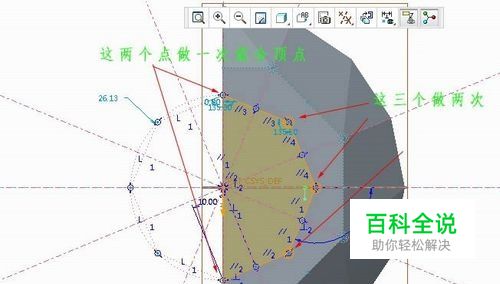

再选择混合，截面~定义，选择混合2的上端面， 草绘，选择投影画出上图。
- 14
再来绘制截面2，与截面1的距离为12，草绘和第10步的图一样，只是8边形的边长是28，打勾画好了混合3
- 15
再选择混合，截面~定义，选择混合3的上端面， 草绘，选择投影画出上图。
- 16
再来画截面2，距离截面1为4，草绘，调色板画8边形，旋转角22.5，边长20，做好需要混合顶点的点，绘制4条中心线如图，然后分割打断，如图所示,打勾就画好了混合4.
- 17

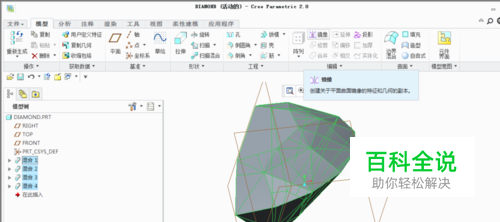

ctrl+混合1，2，3，4.选择镜像，选择镜像面为right面。
- 18

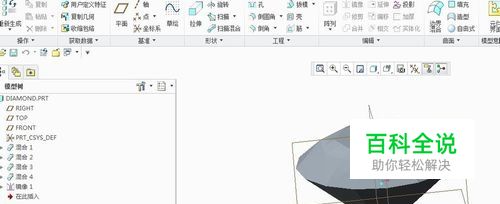

至此，整个钻石3维模型就画好了。
- 19
将模型导入keyshot，选择玻璃材质附上，将折射数调到较大，在环境里面编辑调整灯光就好了，下面是我渲染的效果图。
