SolidWorks如何应用配合动画？

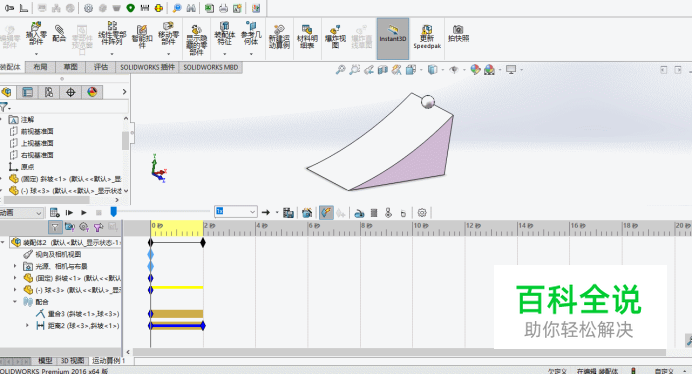

该给大家分享一篇SolidWorks应用配合生成动画的教程，通过一个小球在斜坡上的运动来展现配合动画的生成。
操作方法
- 01

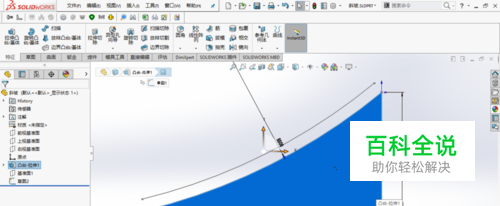

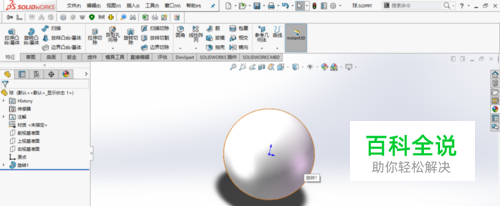

首先SolidWorks创建具有“20 mm”直径的小球和具有如图所示几何关系的斜坡零件模型。斜坡零件模型中的草图曲线与斜坡表面等距“10 mm”。
- 02

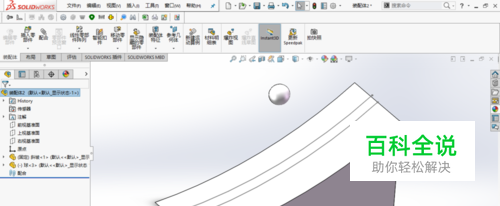

新建一个装配体，插入斜坡和小球零件。
- 03

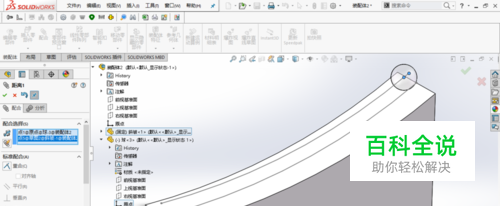

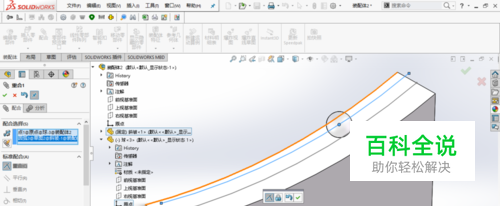

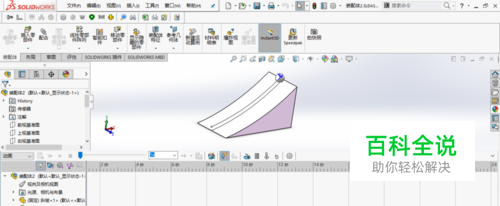

单击“配合”命令，添加以下配合： 1）小球的原点与草图曲线重合； 2）小球的原点与草图曲线端点距离为“5 mm”。
- 04
切换到运动算例1界面，展开配合。
- 05
选择“距离”，在2秒处放置键码。
- 06

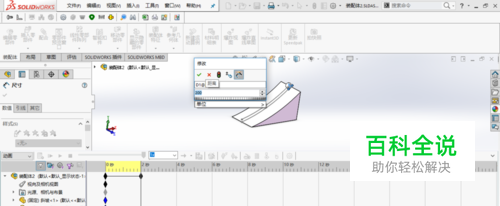

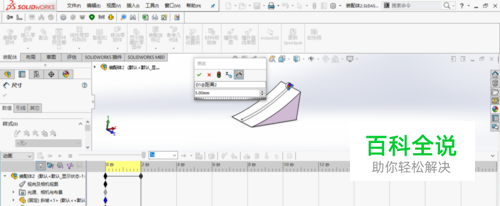

在2秒处双击打开距离，并将距离设置为“200 mm”。
- 07

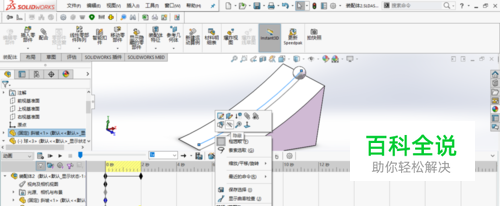

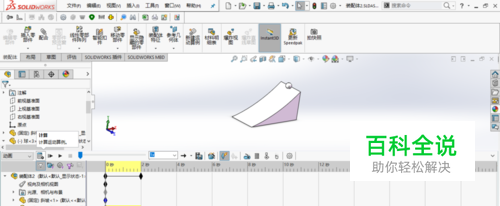

隐藏草图曲线，并单击“计算”。
- 08

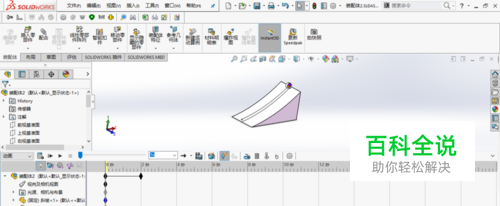

计算完成后，单击播放，在0到2秒，小球将沿着斜坡运动所设置的相应距离。
- 09

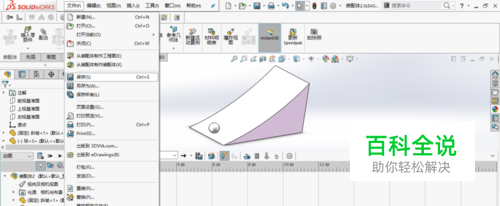

至此，动画创建完成，保存整个装配体模型。
