怎样使用solidworks画凸轮
本文使用solidworks自带的插件画凸轮
制作前述
- 01

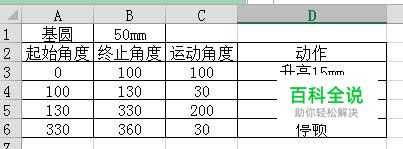

本次所画凸轮的参数如下。 这里不在教导怎么设计凸轮，只教导怎么把设计好的凸轮曲线制作成三维。
方法1
- 01
第一种方式就是使用插件制作凸轮。按照下面的方法打开插件。 点击头部的solidworks插件选项，然后点亮solidworks toolbox，接着在右边就能看到凸轮的图标了。 记得只有点击头部的toolbox才能看到凸轮，右侧的toolbox里面是没有的。
- 02

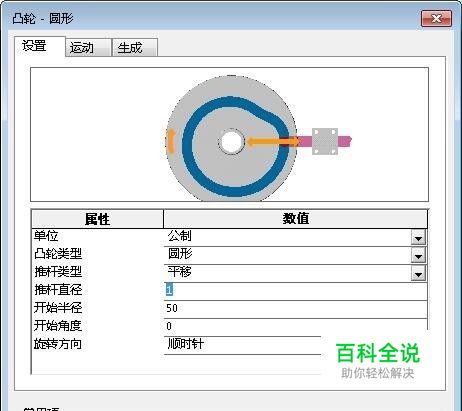

点击凸轮图标后会弹出下面的选项卡，按照数据填写： 单位：选用公制，应该看这篇经验的人不会用到英制 凸轮类型：圆形，当然某些情况可以设计直线的，具体区别你两种都选一下看上面的图片就相当清楚了。 推杆类型：平移，就是对心的，其他类型可以自己尝试一下，就是凸轮的相关知识。这里只做示范，就用最常用的平移。 推杆直径：按需要填写。 开始半径：就是基圆半径，按要求填写50 开始角度：一般写0,有特殊需求按实际需求写。 旋转方向：按照实际选择
- 03

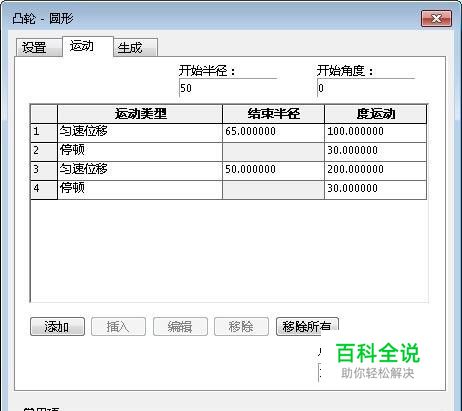

下面点击选项卡的第二页“运动”，按照本次示例的数据填写相关内容。开始半径跟前面一样填写50,开始角度跟前面一样填写0.
- 04

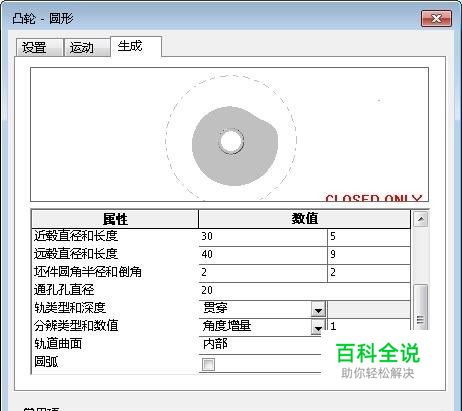

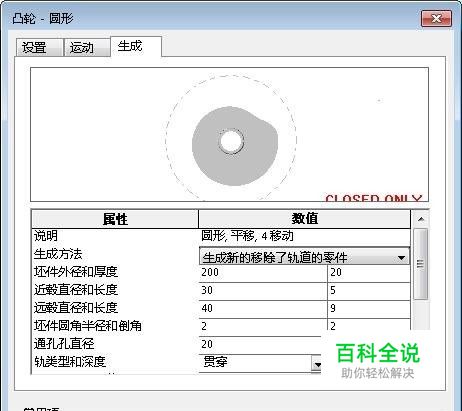

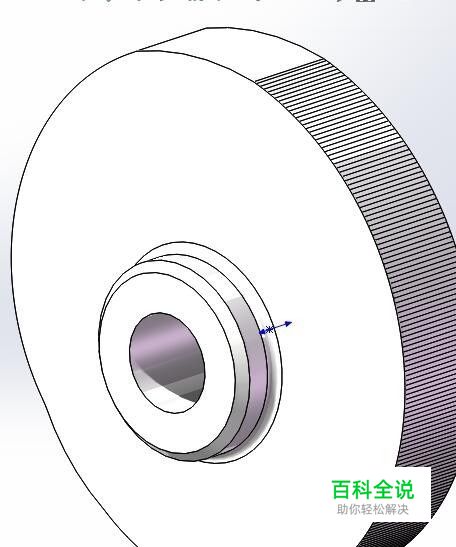

最后一个选项卡。 坯件外径跟厚度：外径要求大于基圆+最大升程，厚度就是凸轮的厚度。 近、远毂就是凸轮左右两边的凸台，其实可以不要的，也可以在后面自己拉伸，两个数值的意思就是凸台的直径跟高度。 半斤跟倒角就上述凸台的倒角跟圆角。 通孔直径：本例随便写了个20，可以按照实际写。 PS：这种画凸轮建议不要写近、远毂（全部写0）不然后面不好更改。
