思科模拟器：[9]如何划分Vlan
思科模拟器是网络工程师经常使用的网络实验模拟软件，它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云)，搭建各种网络环境，模拟网络拓扑结构等。Vlan的划分可以消除局域网内的广播风暴，对于大型网络是必不可少的。
操作方法
- 01

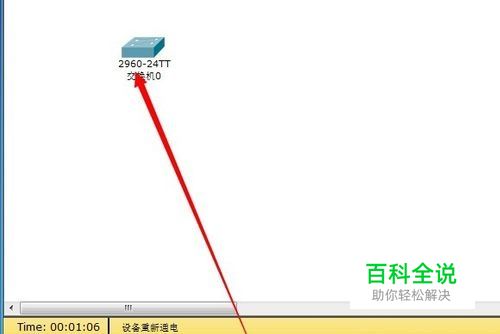

打开Cisco Packet Tracer，点击【交换机】，选择第三个图标2960交换机，按住鼠标左键拖动到工作区。这里有很多类型的交换机，但是我们比较常用的是这个。
- 02

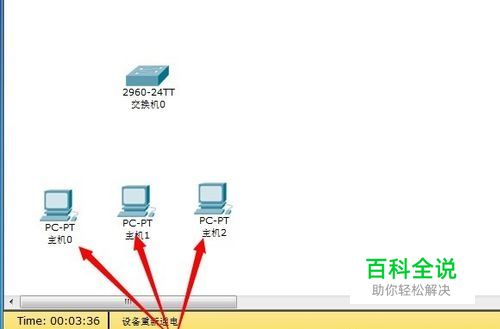

我们选择【终端设备】拖动三台台式机到工作区域，如图所示
- 03
用直通线连接交换机和台式电脑，如图所示，三台电脑依次连接交换机1、2、3号端口
- 04

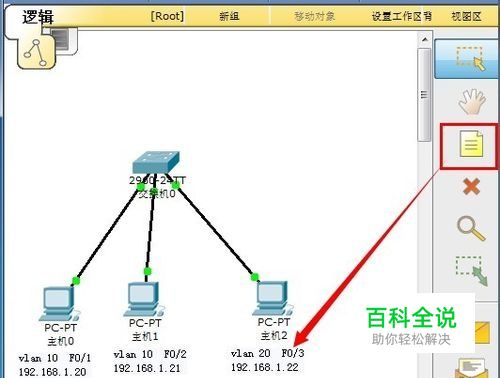

用标签标示三台主机的Vlan号、连接交换机端口、ip地址信息，如：主机2 vlan 20 F0/3 ------ Vlan 20，连接交换机3号端口 192.168.1.22 ------iP地址
- 05

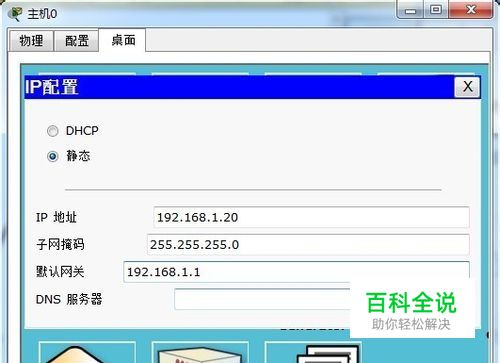

按照标签信息，为每台主机配置静态的IP地址信息(因为大家都有了一定的基础，怎么打开配置天使就不细细讲述了，假如不会的可以看天使本系列经验的前几节)
- 06

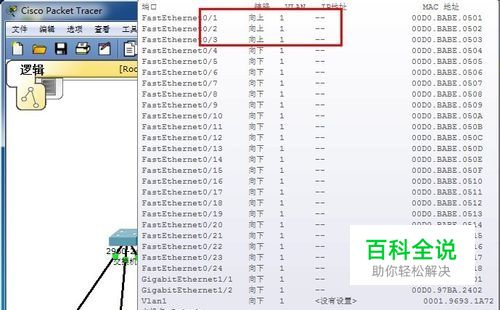

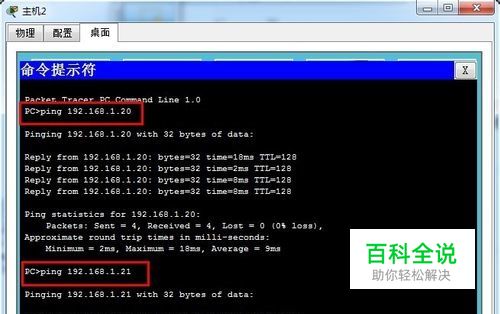

在没有划分Vlan之前所有主机是联通的，任意两台主机均可以通讯
- 07

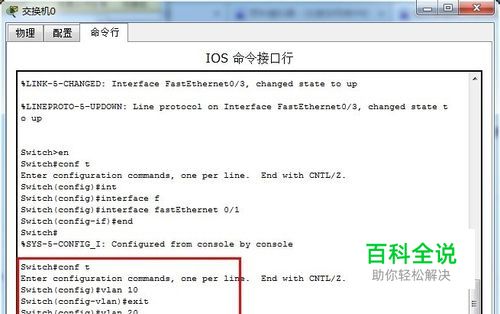

点击【交换机0】开始进行配置，先划分两个Vlan10、Vlan20，代码如下： Switch(config)#vlan 10 Switch(config-vlan)#exit Switch(config)#vlan 20 Switch(config-vlan)#exit
- 08

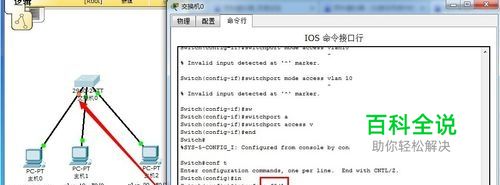

依次将端口f0/1、f0/2假如Vlan 10；f0/3加入Vlan20 代码执行的一瞬间，端口会变为暗红色，说明此时命令执行成功了，一会儿之后又自动加载进入相应Vlan，节点又会变为绿色
- 09
核心代码其实很少就下面几句，进入端口，将端口加入相应的Vlan，代码如下： Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#interface f0/1 Switch(config-if)#switchport access vlan 10 Switch(config-if)#interface f0/2 Switch(config-if)#switchport access vlan 10 Switch(config-if)#interface f0/3 Switch(config-if)#switchport access vlan 20
- 10

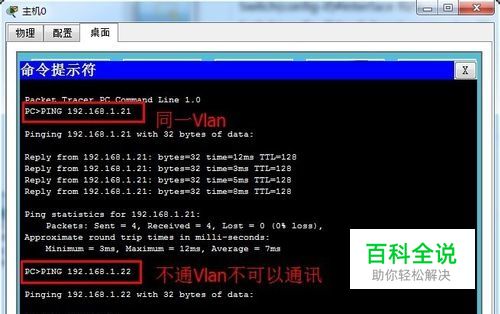

此时，我们用主机0测试通讯情况，发现，在同一Vlan下的192.168.1.21可以ping通，在另一个Vlan下的192.168.1.22不可以Ping通，说明Vlan划分成功
