solidworks中怎么复制草图
在用solidworks做设计时，经常需要复制复杂的草图，这样简单快捷，避免了重复绘制草图浪费大量的时间，怎么复制呢，笔者这里介绍一下。
操作方法
- 01

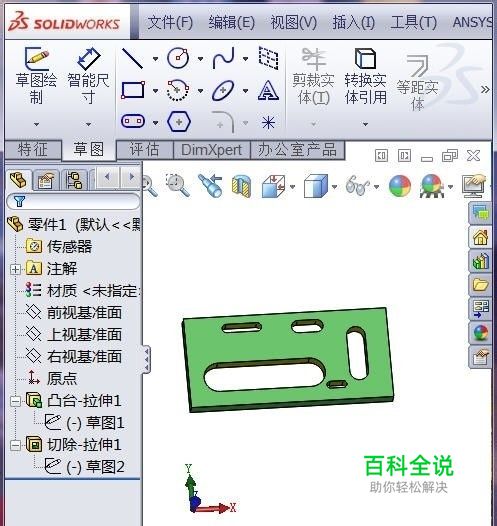

首先打开solidworks模型，我这里模型已经建好了，如图所示
- 02

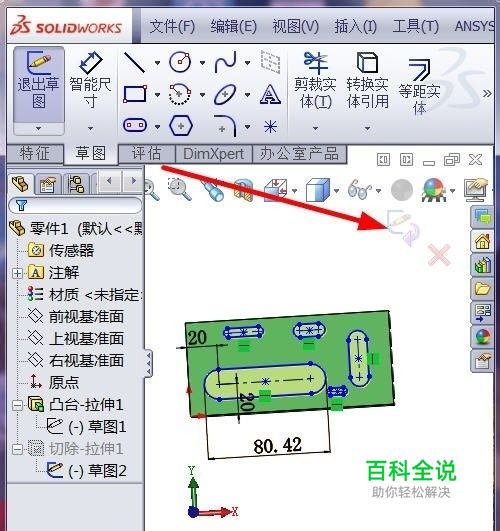

我这里要将全部腰形槽的草图，复制到另外一个零件中，重新建立模型，首先，在编辑草图模式下，如图所示
- 03

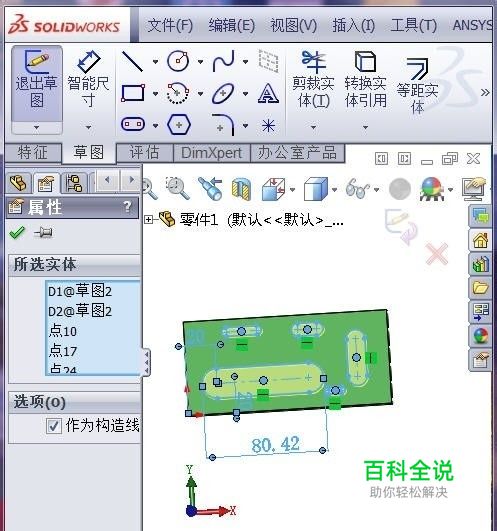

用鼠标框选草图中的所有线条，如图所示
- 04
选择好所有线条后，在键盘上按Ctrl +C
- 05

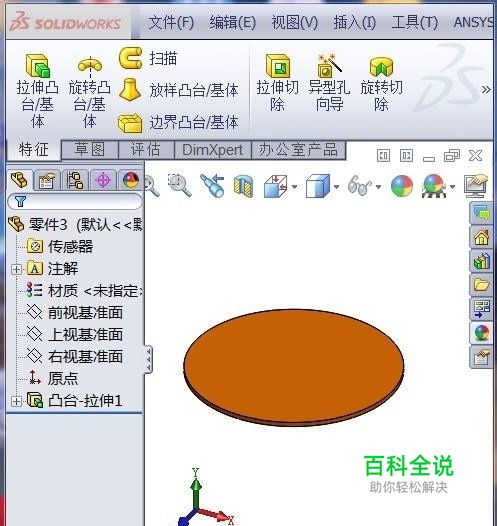

再打开你要绘制的另外一个模型，如图所示
- 06

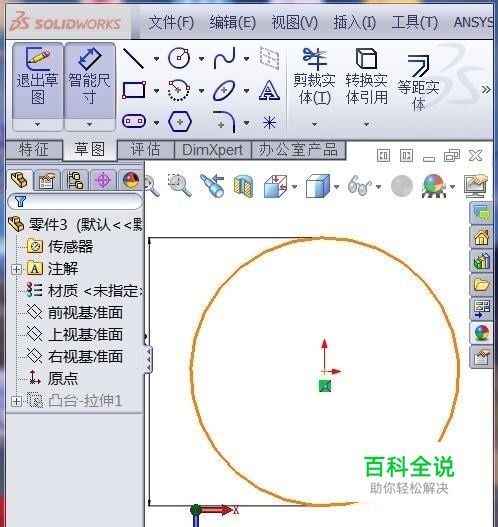

选择绘制的面，进入草图模式，如图所示
- 07

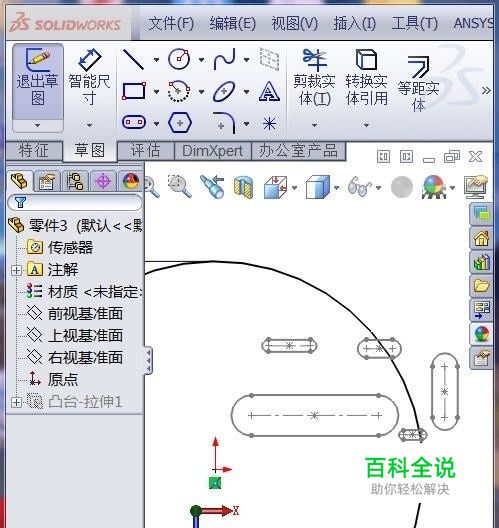

在此草图模式下按Ctrl+V粘贴，复制的草图就过来了，如图所示
- 08

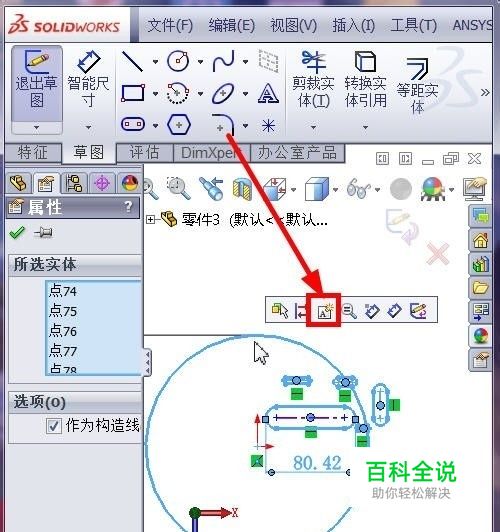

怎么定位呢？现在需要制作块，选择刚复制草图，点击制作块命令，如图所示
- 09

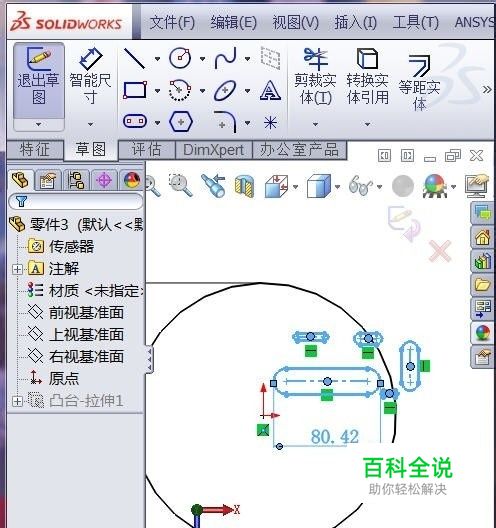

颜色便会，表示制作块成功，如图所示
- 10

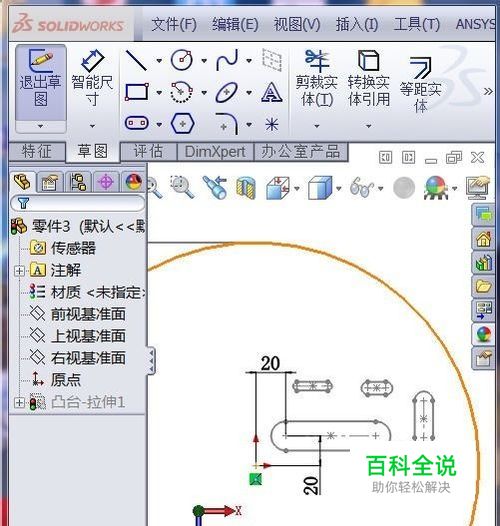

标注定位尺寸，如图所示
- 11

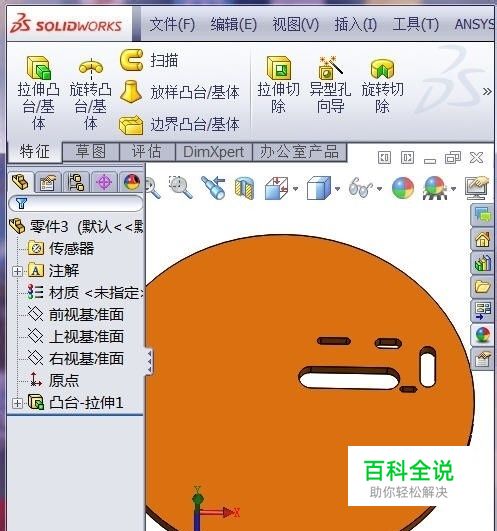

模型就建立出来了，如图所示
