AUTOCAD设置尺寸标注

2024-04-02 18:58:19

CAD标注尺寸时经常要设置各种样式来适应图形的变化，标注设置得好，看图的人就越容易看明白，如何让图纸清晰明了，就要设置好标注。

操作方法

01

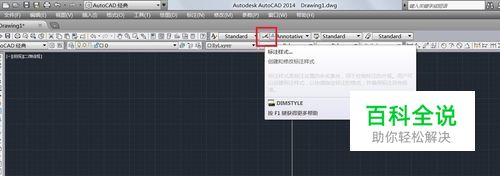

打开CAD，点击--标注样式--
02

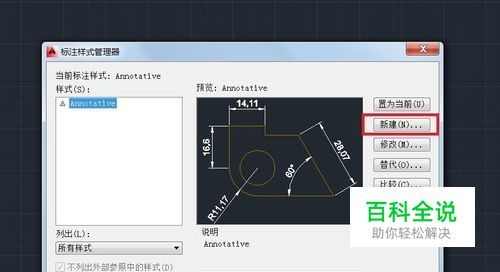

点击--新建--
03

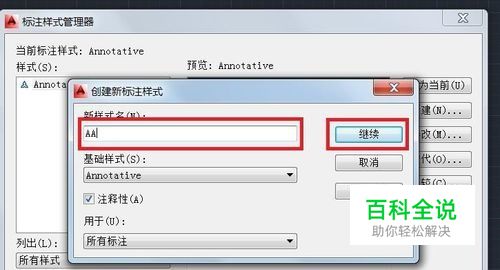

输入名字--点继续
04

在线选项卡中调整--超出尺寸线--（标注线比尺寸线高多少）再调整--起点偏移量--（标注线与图形的距离）
05

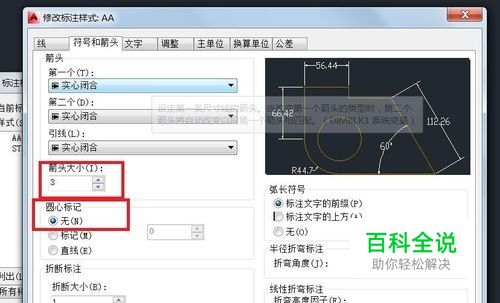

设置--符号与箭头--选项卡箭头大小圆点标记（一般勾选无）
06

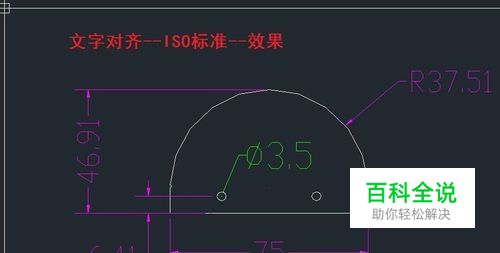

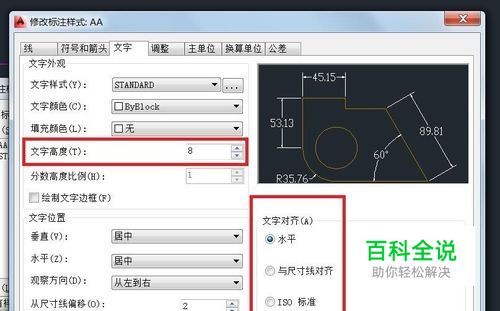

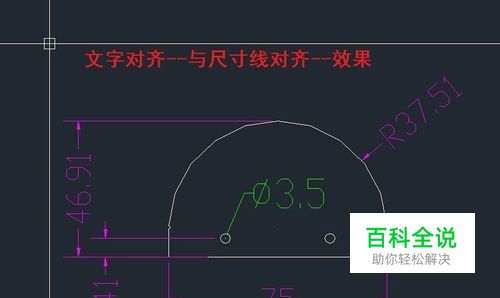

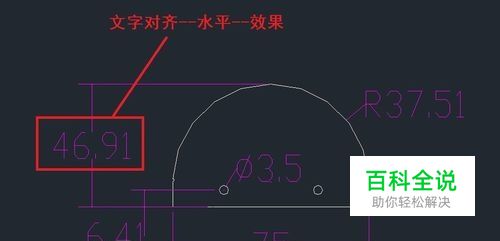

文字选项卡一般要设置的是文字高度（文字的大小）文字对齐（文字与尺寸线的对齐方向）
07

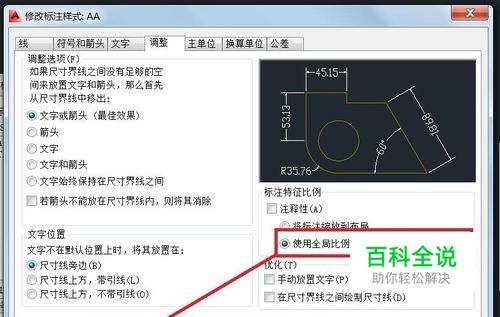

调整选项卡--一般只需注意--标注特征比例---（1即为标注与实际尺寸是1：1关系）
08

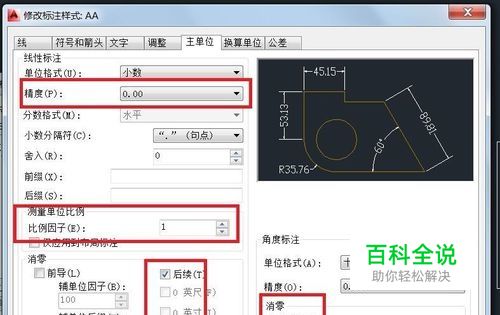

最后主单位选项卡精度（线性标注与角度标注）---指小数点后多少位，看需要设置测量单位比例---设为1即可消零（线性标注与角度标注）----勾选后续，即1MM不会显示成1.00MM
09

最后两个选项卡都不用设置，直接点确认就完成了。
