动态块--拉伸块的创建
在CAD绘图中，往往需要把一些块拉长拉短，固定块是无法实现。在这种情况下，就需要创建拉伸块。
操作方法
- 01

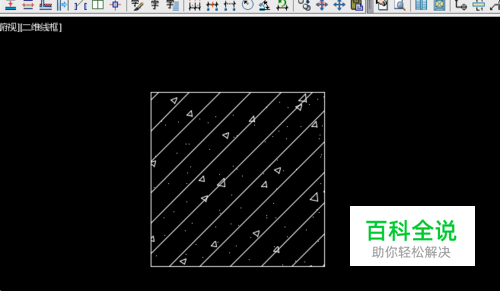

用“B"创块命令创建一个简单块aaaaa，如图：
- 02

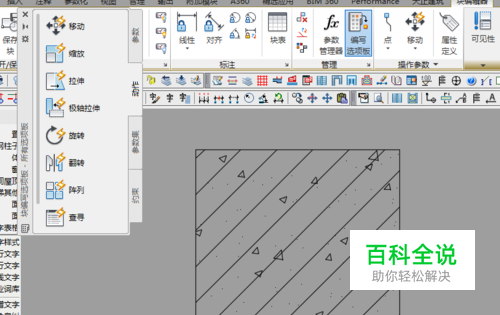

用“Bedit”块编辑命令进入块编辑界面对块aaaaa进行参数设置。
- 03

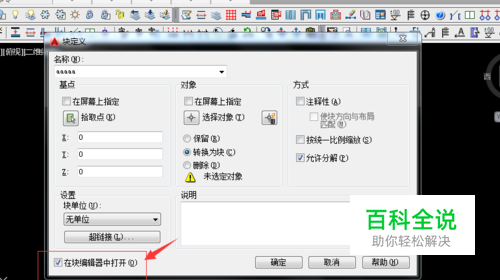

或者在建块时，在块定义对话框中的“在块编辑器中打开”前打勾，同样也可以进入块编辑界面
- 04

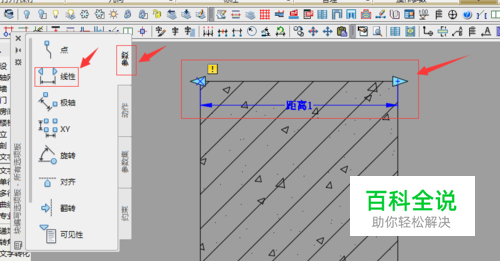

点击参数中的线性在图形中标上线性参数（距离）。
- 05

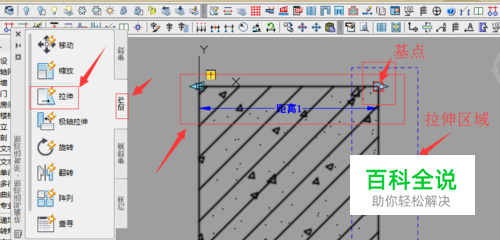

然后点击动作中的拉伸再按照命令行的提示：选择参数-----指定基点------指定拉伸区域-------选择对象------按鼠标右键完成编辑-------保存再关闭块编辑器。
- 06

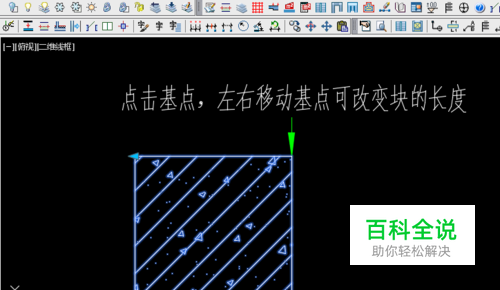

到此，一个可拉伸式块创建完成，选取块中设置的基点，就可以左右拉伸改变块的长度。
