cad多线怎么画
CAD是一款计算机辅助设计的软件，在绘制CAD的时候，画多线是必不可少的。下面来看看在CAD中怎么画多线。
操作方法
- 01

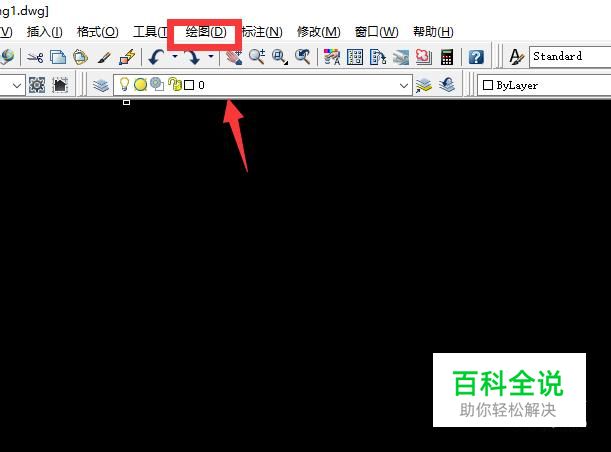

打开电脑中的CAD软件，在界面的上方有一排工具栏，找到绘图，点击绘图功能。如图所示。
- 02
需要用到多线，可以点击列表中的多线选项。
- 03

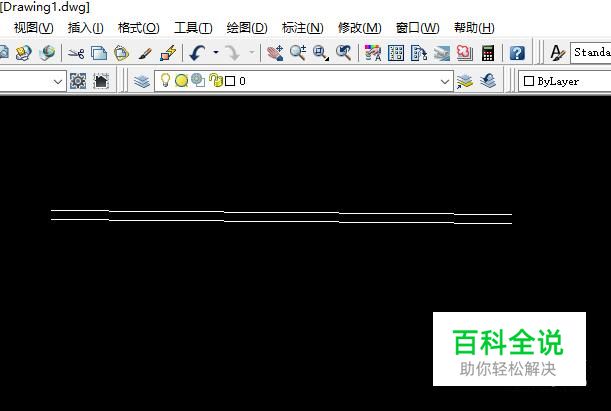

选择多线以后，在界面中拖动鼠标就可以画出如下图形了。
- 04
还可以这样做，在界面下方的命令栏中输入ml命令，按回车键执行命令。
- 05

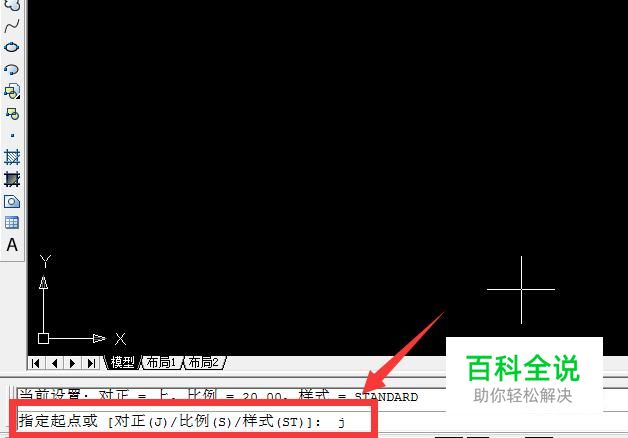

然后设置多线对正。在指定起点后面输入j，再按下回车键进行多线对正。
- 06
我们可以根据自己的实际情况来设置CAD多线的对正方式，小编这里输入z，按下回车来执行。
- 07

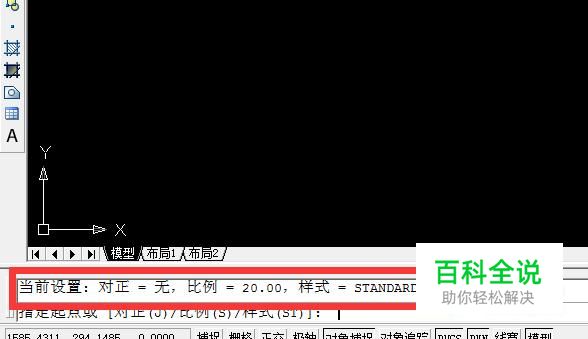

之后，会显示当前对正的比例和样式。
- 08
还可以设置一下两线之间的距离，也就是设置CAD多线的比例。在第二行输入s，按回车来执行。
- 09
现在就可以输入多线比例了，小编这里输入80，然后按下回车键来执行。
- 10

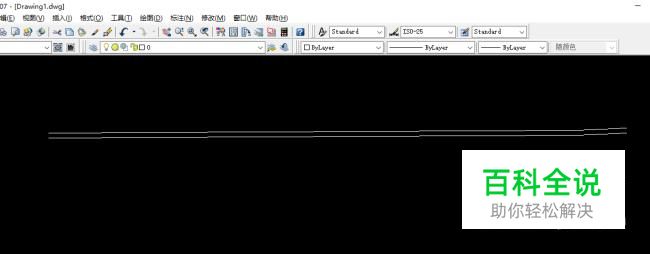

现在就可以在画多线了，以下是小编画的多线。
