CAD画一定角度的线段

2024-04-12 06:56:33

直线是CAD最基本的绘图功能，但是要怎样才能画出一条我们希望的角度的线段呢？下面我们来介绍一下。

操作方法

01

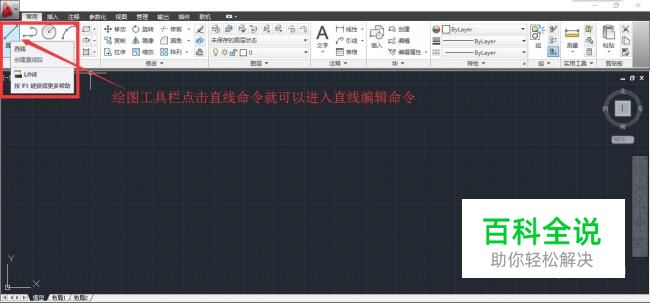

要画一条直线仍然是两种方法，一个是在绘图工具栏中选择“直线”命令；另一种即是通过快捷键输入“L+空格”。
02

进入直线命令之后，软件提示我们指定线段的第一个点（我们知道两点连线为一条线段）。
03

当我们在绘图区域点击左键之后，移动鼠标就可以看见线段的预览，当然我们后续角度上面的操作也是从这里开始的。请注意左下角的选项栏，请注意“动态输入”选项。
04

然后我们再回到绘制线段的操作上，这个时候“动态输入”的效果就可以看见了，这个对我们绘制一定角度线段非常有用。
05

这两个数值中显示白色框的说明是我们现在能输入的，前面是线段长度，后面是角度。假设我们要的线段长200，角度30°。先输入200。
06

下面按键盘“Tab（换行键）”这个时候我们看见长度上面不仅显示200还有一个锁样的符号，说明长度已经定了。角度显示可输入，于是我们输入30。这个时候我们需要的线段就出来了，角度可以任意，30°是直线与水平线的角度。
07

特别需要注意的是，当我们在水平线下方输入30时，角度变成了负-30。因此我们可以得出结论，输入的角度不是绝对值，而是一个相对值。
