ANSYS workbench 中生成用于轴对称分析用的2D图

在ansys workbench中分析一些轴对称问题时，为了节约计算时间和占用内存空间，经常性将一些模型简化为2D模型来分析，本文简要介绍用3D模型抽取2D模型的方法。

操作方法

  • 01

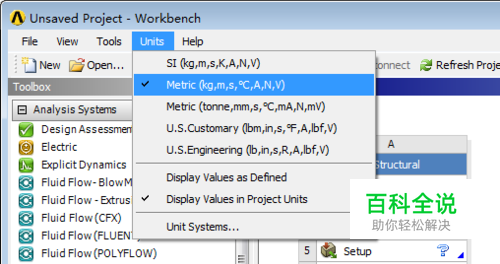

    打开ANSYS workbench软件，设置单位制为metric。 调用静态模型分析static structure模块（本文是准备进行静态非线性分析，模块选用可以根据具体情况决定）。

  • 02

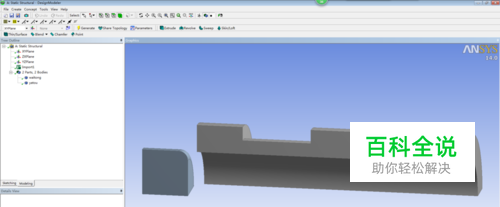

    打开geometry软件，固体模型自己在“geometry”中建立，或者用其它CAD软件建立导入均可（我这里以我自己在geometry建好的固体模型为例子），如图

  • 03

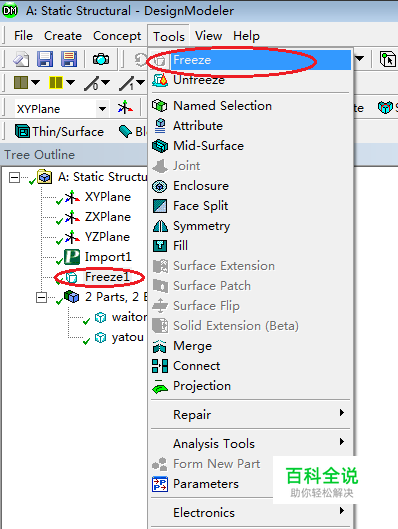

    冻结所有模型，目的是抽取2D模型。 方法：不选择任何几何元素，直接选择菜单：tool>freeze，在模型树中会产生freeze（n）项。

  • 04

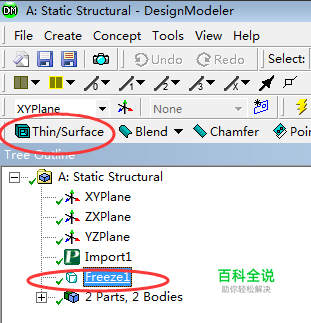

    接下来，在工具栏中选择Thin/Surface工具，如下图所示。

  • 05

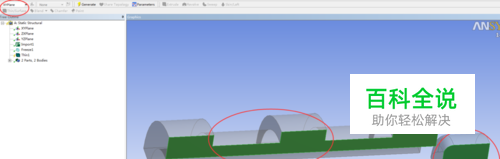

    按住Ctrl键选择XOY面上的所有面。（这里要强调的是workbench中进行2D模型分析，2D模型必须建立在XOY面上。） 将FD1值设置为0，设置完成后如右图所示。 最后单击apply。

  • 06

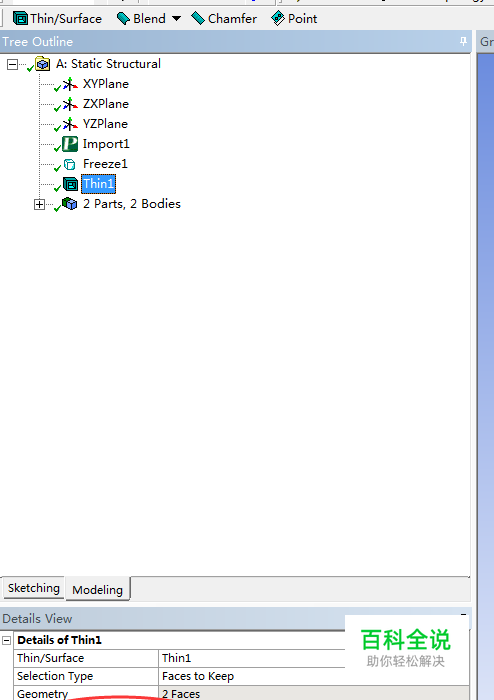

    点击apply后，模型树如图所示。

  • 07

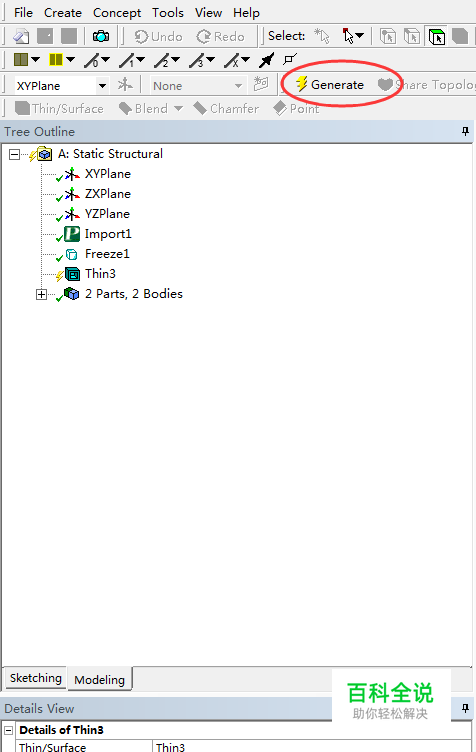

    完成操作后，单击Generate。

  • 08

    得到分析轴对称问题所需的2D模型。

  • 09

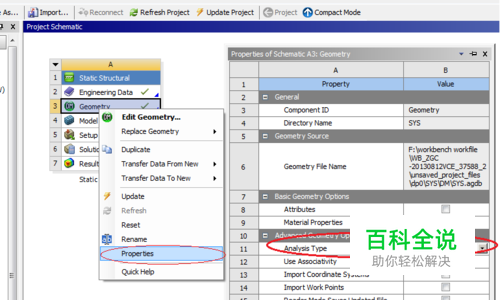

    最后关闭geometry软件，返回到workbench，选中Geometry，单击右键选择properties，将analysis type修改为2D。 这样就完成了利用2D简化模型分析轴对称问题的几何模型工作。
