怎样测手机充电器正负极

简单了解下手机充电器里面四排线的含义后，用万用表就可以测出正负极。

操作方法

  • 01

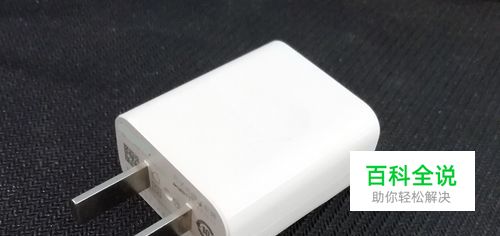

    先查看手机充电器输出电压。 国内手机充电器都是输入220V交流电压，然后输出一个直流稳压，充电器上面都会标明输入输出电压电流。 本例充电器的输出电压是直流5V。

  • 02

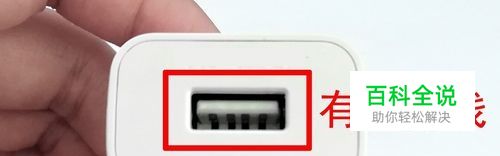

    充电器里面四排线的含义。 这四排线的含义一般都是固定的：两端的排线代表电源正负极，中间两排线代表数据传输。

  • 03

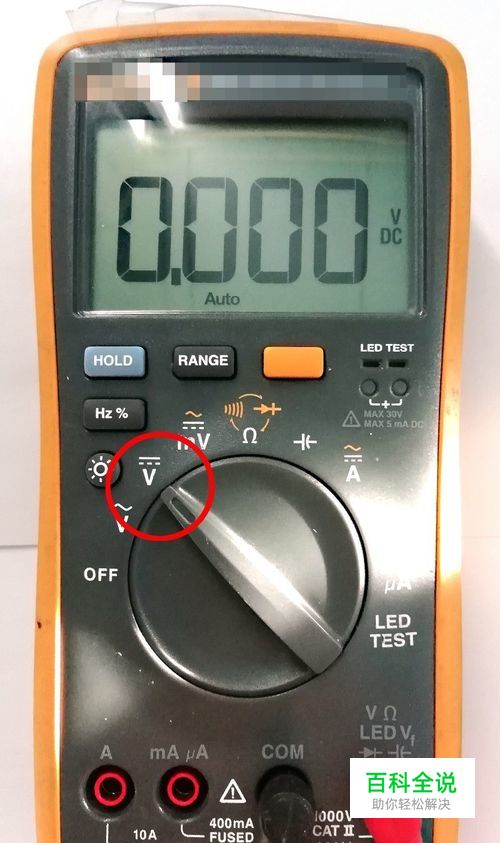

    调节万用表。 万用表上面有交流电压档，直流电压档，这里很明显需要将旋钮调到直流电压档，即DC档，如下图所示。

  • 04

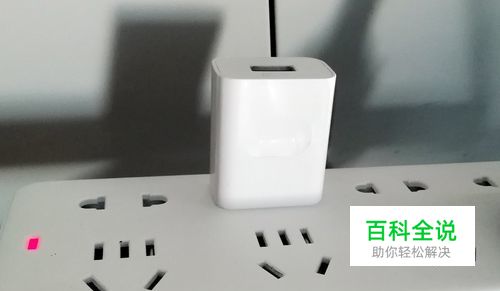

    给充电器通电。 将手机充电器插在带电插排上，有输入值才有输出值嘛，这一步可千万不能疏忽了。

  • 05

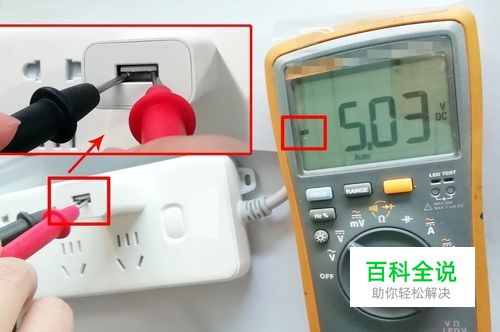

    用万用表测正负极。 将万用表的红表笔与黑表笔放在充电器两端的排线上，这里先将红表笔放在右端排线上。 注意，不要让两个表笔接触到充电器内壁的金属，以免万用表短路测不出电压值。 可以看到，测得的直流电压值是 -5.03V，说明右端是电源负极。

  • 06

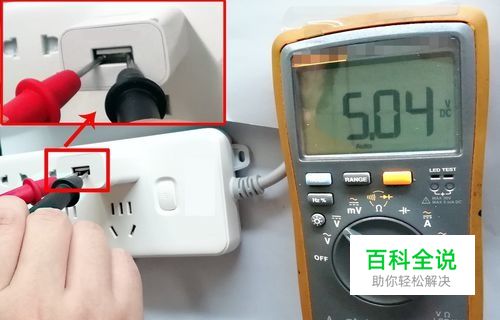

    用万用表测正负极。 调换红黑两个表笔顺序，现在将红表笔放在左端排线上，可以看到测的直流电压值是5.04V，是正值，说明左端排线是电源正极，右端是电源负极。 自己可以在正极做个标记以免忘记。 通过万用表，手机充电器的正负极就被区分出来了。
