如何去除CAD中的多余图形?

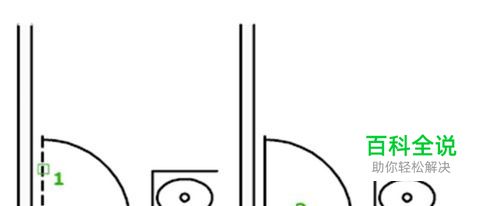

在绘制图纸的时候,特别是绘制比较复杂的组合图形的时候,难免会出现多余的线条、需要去除的部分,我们可以通过“修剪”命令实现上述要求。
下面,我们就通过几个图示,了解一下操作方式。

修剪

  • 01

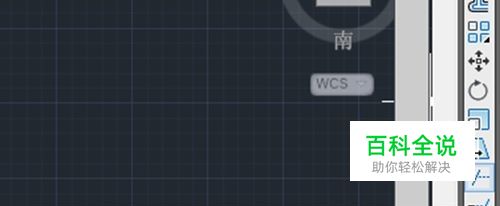

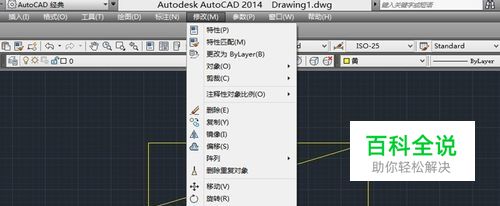

    在cad中执行修剪命令主要通过以下方式: 1、命令行输入“TRIM”; 2、菜单栏选择“修改——修剪”; 3、单击工具栏中的“修剪”图标按钮。 以上方式,可根据自身习惯任选其一就好。

  • 02

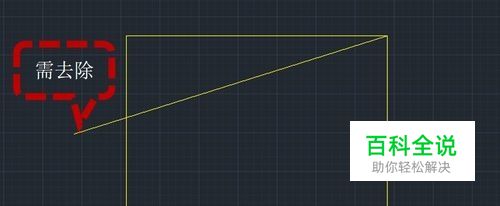

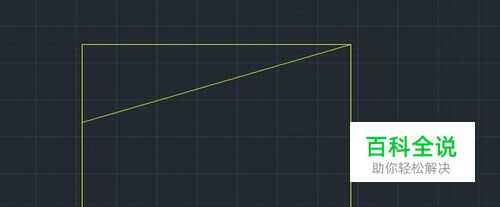

    图例一:需要将矩形以外的部分线段去除 1、点击修剪之后,选择矩形,并回车确定; 2、命令行输入“F"——栏选,然后选择多余线段上下各两点,并回车确定即可。

  • 03

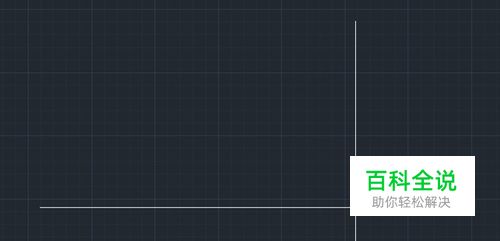

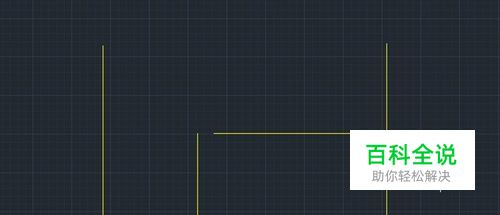

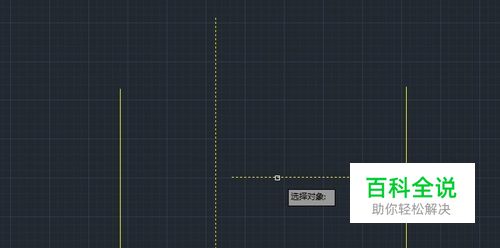

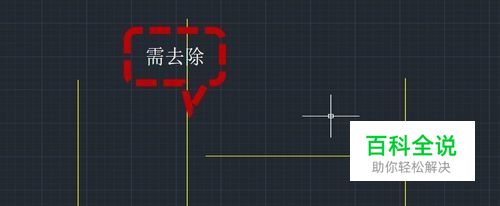

    图例二:需要将最长的竖线,高出中间横线的部分去除(两线未相交) 1、选择修剪后,将竖线和横线做为对象,都选择上; 2、命令行输入E,选择延伸回车,再点击多余的部分就可以了。

  • 04

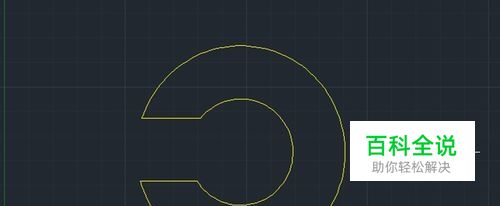

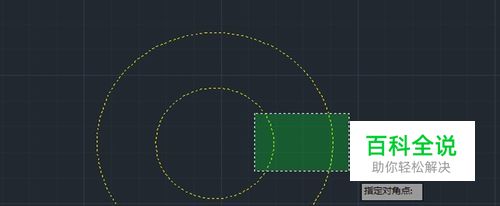

    图例三:有一个同心圆环,需要改为“C”形状,将多余部分去除 1、选择修剪之后,将同心圆全部选上作为对象; 2、命令行输入“C"——窗交:实际操作中我觉得利用矩形搭配更简便。

  • 05

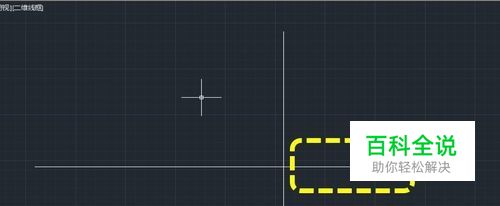

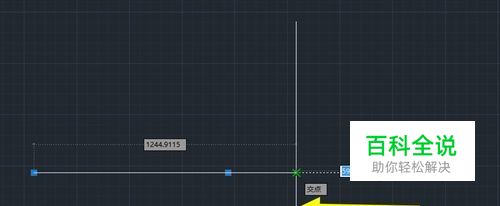

    图例四:简单的操作有更简单的快捷方法,例如仅是处理多出来的线头: 1、点击如图所示横线右侧的端点,往左托至交叉点位置 2、点击交叉点,回车确定,就会发现多余的线段没有了。
