如何做异径三通的钣金展开图
在钢结构管道工程施工过程中（如热电厂的空冷管道）有时需要对异径三通进行展开，如果采用传统铆工画图计算的话，展开图形不够精确，容易出错，效率还低。在IT技术飞速发展的今天，怎么能不追赶潮流，紧跟时代呢！今天我就介绍一款专门解决此类问题的软件。
操作方法
- 01

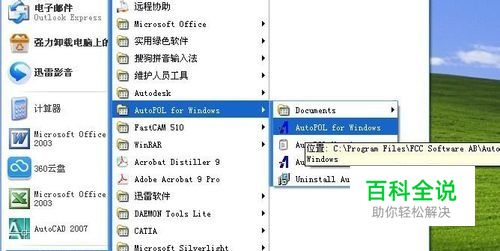

点击WindowsXP的“开始”菜单→所有程序→AutoPOL for windows→单击“AutoPOL for windows”程序，启动软件。
- 02
在出现的对话窗口，首次打开此软件时需要将“运行方式选择”选为“商业正式版”，并将“请选择产品运行”的内容全部选择。 单击“确定”进入软件。
- 03
单击“关闭”按钮将“每日一贴”窗口关闭。 单击工具栏的“创建管子”图标，如下图所示，打开“创建管子”窗口。
- 04

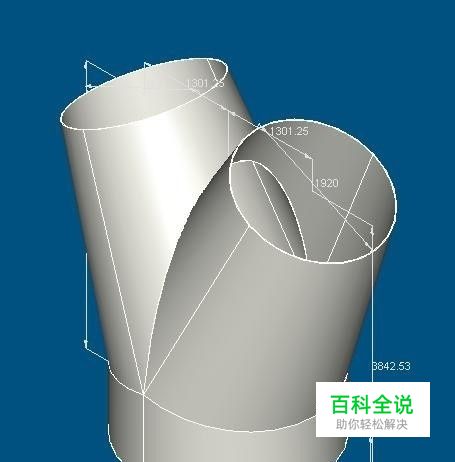

我们以异径三通为例，进行创建，单击图示图标，打开创建异径三通的窗口。 窗口中白色方框内的数字均可以修改，下图图示中的数据是我做过的一个电厂空冷管道的参数（壁厚为12mm）。大家可以根据工程实际图纸进行填写。 各项参数填写完毕后单击“确定”按钮。软件就自动将此管道的三维模型建造出来，如下图所示。
- 05

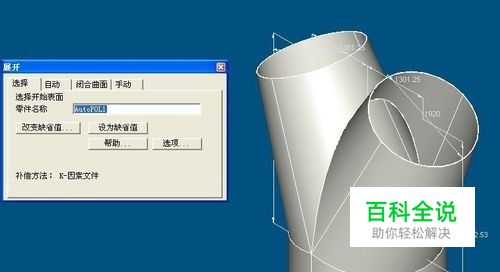

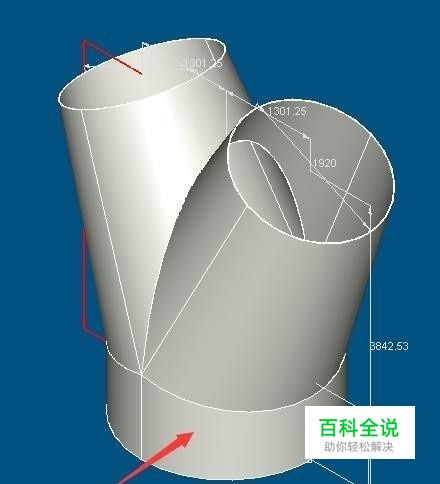

点击“展开工具”按钮，出现“展开”窗口。“展开”窗口中的参数不用修改，下面直接在三维模型上点击想展开的壳体外表面就行了。 *点击下部的粗管外壳，“展开”窗口会自动变为下图所示的样子。点击“展开”按钮。就会出现一个标题为“AutoPOL1”的新窗口。 单击“AutoPOL1”窗口标题栏，将该窗口选为当前窗口。
- 06

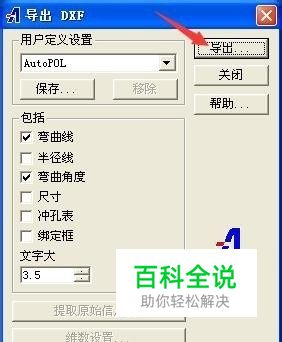

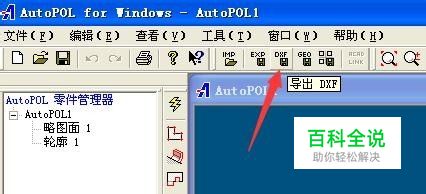

点击工具栏上的“导出 DXF”按钮，出现“导出 DXF”窗口。 点击“导出 DXF”窗口中的“导出”按钮。出现保存文件的对话窗口，你可以自己选择文件保存的位置和文件名，最后点击“保存”按钮进行保存。
- 07
至此，已经三通下部粗管的展开图就完成了，一次类推，将上部的两个异形锥管依次展开，保存DXF图形文件。 这些图形文件用AutoCAD2007等软件可以打开、编辑、打印出图用于钢板卷制前的放样。如果您有数控切割机的话还可以将DXF图形导入FastCAM数控编程软件进行数控切割的编程。这样用数控切割加工出的零件就更加精确了
