皮线光纤，4芯光缆冷接法

皮线光纤，4芯光缆，如何冷接？下面，就给大家介绍4芯光缆冷接法。

操作方法

  • 01

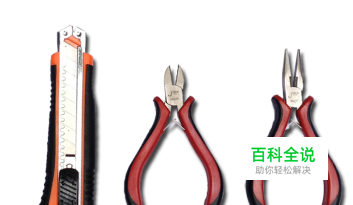

    1.首先要有冷接套装（红光笔，光衰测试仪，切割刀，标尺，冷接头，等等。。这些缺一不可）看图

  • 02

    2.布纤，布线的时候 线尽量不要打折，尤其是皮线光钎（如果做监控用，两端要有视频收发器，自带光接口的交换机除外）

  • 03

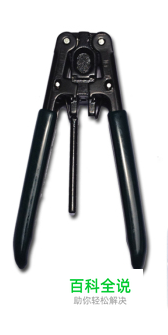

    3.开始冷接-先用剥线钳把光钎和钢丝分离（皮线使用剥线器一下就好了）

  • 04

    4.然后慢慢剥出光钎芯（4芯光缆两边留一个颜色 其他3根全部从根部掰断）

  • 05

    5.把涂膜层剥掉，用酒精棉搽干净

  • 06

    6.放到标尺上（买冷接头的时候给送的）

  • 07

    7. 连同标尺一起放到切割刀上，切割出标准长度（光钎切割刀一般自带标尺，那个是溶接光钎用的，我们今天说的是冷接 所以要把他自带的标尺卸掉），套进冷接头，卡紧尾部。

  • 08

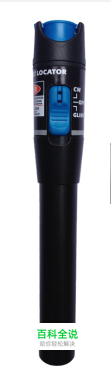

    8.接好以后就需要测试光衰了，要使用到 光衰测试仪和红光笔。
