联想启天M7300换技嘉主板机箱接电源线

联想机箱换主板,大家比较麻烦的是接线口与其他主板不符。本通过自己实践,成功改机箱电源接线,方便需要者使用。

操作方法

  • 01

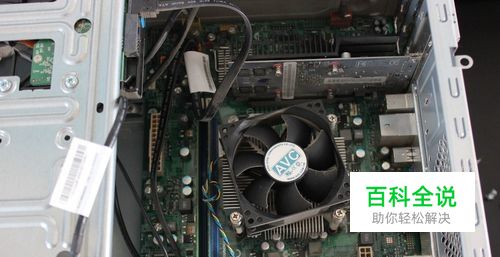

    拆机箱。如下图:

  • 02

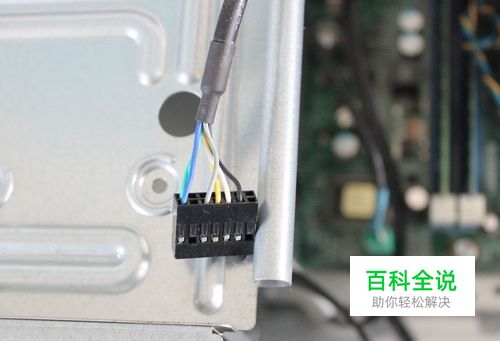

    拔下原来主板上的前置开关线,如下图:

  • 03

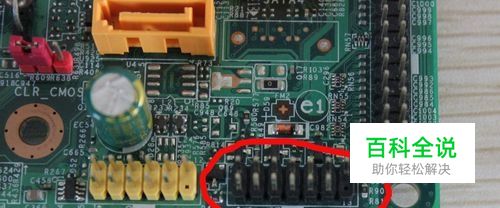

    我用的是技嘉H61M-DS2主板,其前置面板接线桩见下图:

  • 04

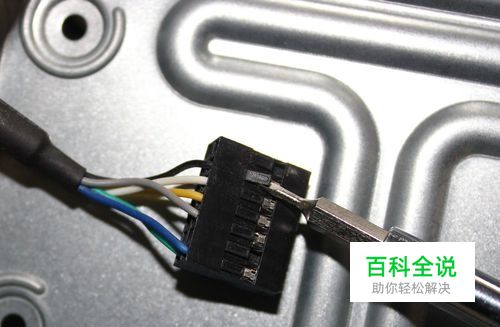

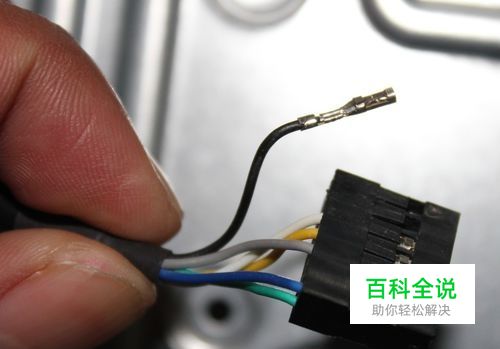

    这种接线柱与联想前置开关接线不符合,直接无法插上。要拆掉原来机箱前置开关接线,用小平口起子挑起塑料压线片,然后拔出接线,要把所有的接线都拔出。

  • 05

    拆开机箱前置开关,可以看到前置开关接线板。可以看到黄、灰是电源指示灯接线(POWER LED);蓝、浅蓝是硬盘指示灯(HDD LED);白、黑是电源开关线(POWER SW)。

  • 06

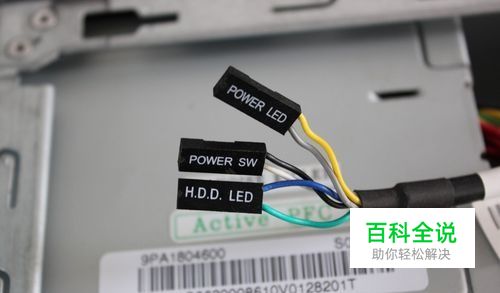

    从旧机箱上 拆下接线塑料套,有标识最好,便于以后维护,把线插进接线套。注意:正负极要分清,不然按下开关,电源是不会接通的。

  • 07

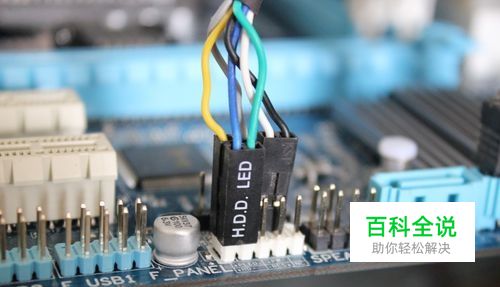

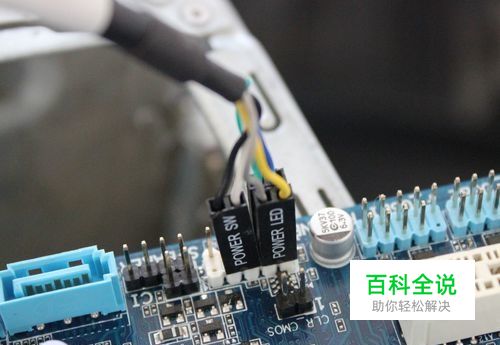

    对应主板接线柱,插上接线套。

  • 08

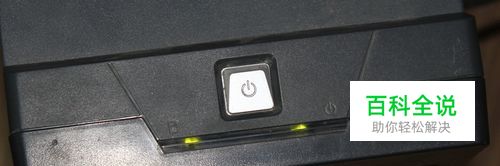

    如果按下开关,电源没接通或是指示灯不亮,可以调换各组接线,然后重新插上主板就可以了。差错正负极是没关系的,不会影响主板的。需要的亲们,试一下吧!
