单片机开发板调试步骤【百科全说】

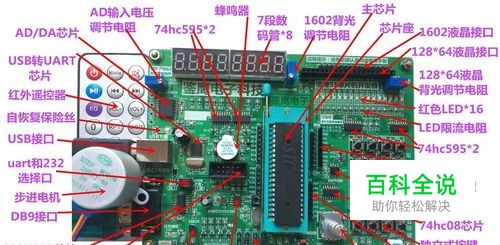

单片机开发板请按下列顺序进行调试，前面步骤没通过的，不得做下一步

操作方法

01

不插电源，也不插任何芯片，用数字万用表“二极管测试”档进行以下短路或开路测试（最基本的调试）： 1、测试40脚芯片插座的40脚与20脚之间有否短路，如果短路，则整板供电电路短路。 2、检查USB下载线连接的四脚弯脚排针，两两之间不可短路。 3、测量四脚弯脚排针最下面的针与40脚芯片的第40脚之间，是否受电源开关的通断控制。 4、测量四脚弯脚排针中间那两脚，是否能分别与单片机插座的第10、11脚相通。 5、测量液晶显示模块的8个数据线（7脚----14脚），能否与单片机的P0口对应连接，两两之间不可短路。 6、测量液晶显示模块的第四、六脚是否与单片机的P2.7、P2.6相连，彼此之间不可短路。
02

下载线测试 1、USB下载线不接任何东西，插入电脑的USB口，这时如果电脑没有安装驱动，会提示你安装下载线的驱动程序；如果没有提示，说明电脑装过驱动或认不出下载线。 2、打开电脑的设备管理器，在“端口”中，应看到一项比较长的、后面有（com3）的选项，记下最后面的数字。拔走下载线，这个选项应该消失；插入另外的USB口，后面的数字应该发生改变。如果没有这个选项，说明系统没装下载线驱动或没认出下载线。
03

通电测试： 1、拔下下载线，按照从上到下颜色依次为黑、绿、白红的顺序，把板子和下载线连接好，插入电脑USB口，按下电源开关，此时板上的电源指示灯应该亮起，如果不亮，应检查连线是否正确，可用万用表测大芯片插座的40脚和20脚是否有5V左右的供电，如有，则是电源指示灯有问题。 2、用一根杜邦线，一头连接地线，一头分别接到单片机的P2.0------P2.5，看看对应的灯、继电器、蜂鸣器是否有动作。 3、用一根杜邦线，一头连接地线，一头分别接到那10个灯的引脚，看看对应的灯是否亮起。
04

实际测试： 1、拔下下载线的断电状态下，将单片机芯片的引脚扳平，分边仔细对入插座中，注意观察凹槽的位置，确认无误后，两个手指平行用力压入插座中。 2、拔下下载线的断电状态下，将液晶显示模块仔细对位，插入排针座中，不可错位，否则通电后马上烧毁液晶显示模块 3、连接好下载线，通电，打开下载软件，烧入“IO测试程序”，根据那个文件夹下面的“下载后应出现的现象.txt”来对板子的IO和按键进行测试，按每一个键都应该有相应的动作。 4、注意，由于这个型号的单片机驱动能力较弱，部分蜂鸣器无法驱动发出响声，所以可以用杜邦线连接一个灯来代替蜂鸣器进行测试。
