双绞线的制作方法图文教程
制作RJ-45网线插头是组建局域网的基础技能，制作方法并不复杂。究其实质就是把双绞线的4对8芯网线按一定的规则制作到RJ-45插头中。所需材料为双绞线和RJ-45插头，使用的工具为一把专用的网线钳 。以制作最常用的遵循T568B标准的直通线为例，制作过程如下所述：
步骤/方法
- 01

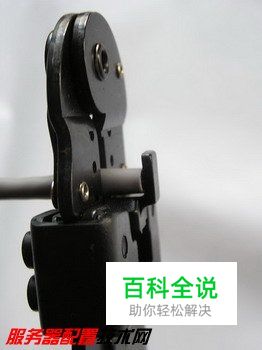

第1步，用双绞线网线钳把双绞线的一端剪齐然后把剪齐的一端插入到网线钳 用于剥线的缺口中。顶住网线钳 后面的挡位以后，稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮并剥除外皮，如图2008112736所示。 图2008112736 双绞线插入剥线缺口 注意：网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。如果剥线过长往往会因为网线不能被水晶头卡住而容易松动，如果剥线过短则会造成水晶头插针不能跟双绞线完好接触。
- 02

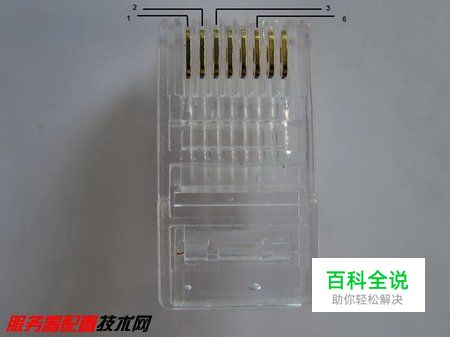

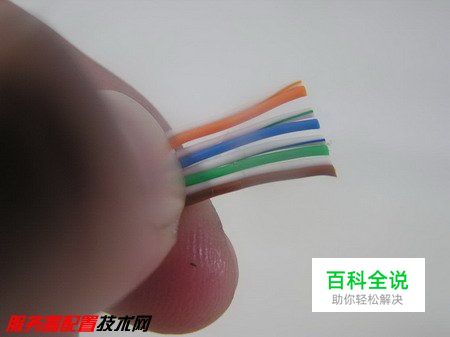

第2步，剥除外包皮后会看到双绞线的4对芯线，用户可以看到每对芯线的颜色各不相同。将绞在一起的芯线分开，按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色一字排列，并用网线钳 将线的顶端剪齐，如图2008112737所示。 图2008112737 排列芯线 按照上述线序排列的每条芯线分别对应RJ-45插头的1、2、3、4、5、6、7、8针脚，如图2008112738所示。 图2008112738 RJ-45插头的针脚顺序
- 03

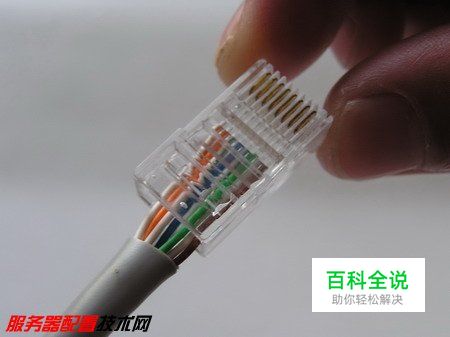

第3步，使RJ-45插头的弹簧卡朝下，然后将正确排列的双绞线插入RJ-45插头中。在插的时候一定要将各条芯线都插到底部。由于RJ-45插头是透明的，因此可以观察到每条芯线插入的位置，如图2008112739所示。 图2008112739 将双绞线插入RJ-45插头
- 04

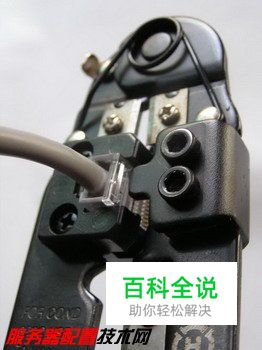

第4步，将插入双绞线的RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线，如图2008112740所示。 图2008112740 将RJ-45插头插入压线插槽
- 05

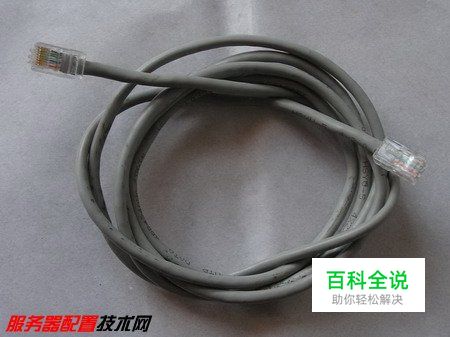

第5步，完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。注意双绞线两端的芯线排列顺序要完全一致，如图2008112741所示。 图2008112741 制作完成的双绞线
- 06

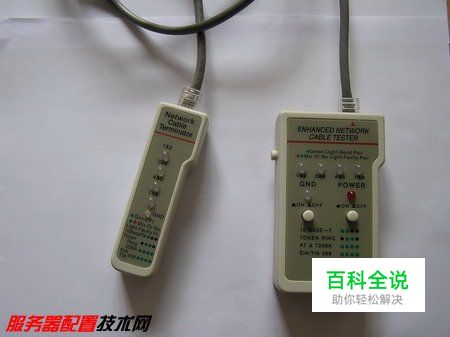

在完成双绞线的制作后，建议使用网线测试仪对网线进行测试。将双绞线的两端分别插入网线测试仪的RJ-45接口，并接通测试仪电源。如果测试仪上的8个绿色指示灯都顺利闪过，说明制作成功。如果其中某个指示灯未闪烁，则说明插头中存在断路或者接触不良的现象。此时应再次对网线两端的RJ-45插头用力压一次并重新测试，如果依然不能通过测试，则只能重新制作，如图2008112742所示。 图2008112742 使用测试仪测试网线
